HYDAC ELECTRONIC EDS 4000 Manual

Material-Nr.: 669737
Stand: 02.02.09
Programmierbarer

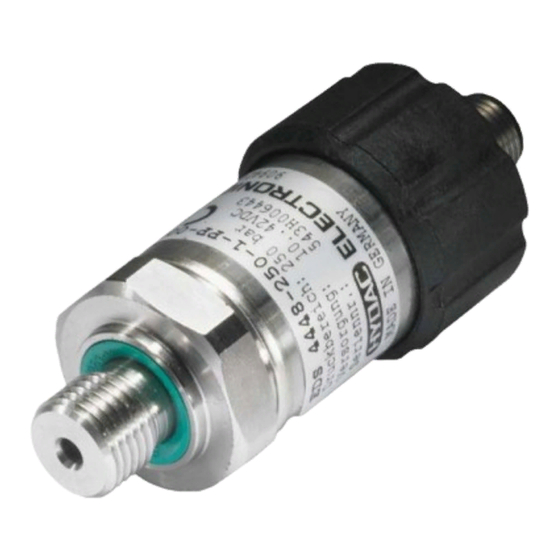

Elektronischer Druckschalter EDS 4000
1. Allgemeines
Falls Sie Fragen bezüglich der technischen Daten oder Eignung für Ihre Anwendungen haben, wenden Sie sich bitte
an unseren technischen Vertrieb. Die Druckschalter der Serie EDS 4000 werden einzeln auf rechnergesteuerten
Prüfplätzen abgeglichen und einem Endtest unterzogen. Sie sind wartungsfrei und sollten beim Einsatz innerhalb der
Spezifikationen (siehe Technische Daten) einwandfrei arbeiten. Falls trotzdem Fehler auftreten, wenden Sie sich
bitte an den
HYDAC-Service.
Gewährleistungsansprüche.
2. Montage
Der Druckschalter kann über den Gewindeanschluss direkt an der Hydraulikanlage montiert werden. Um in kritischen
Anwendungsfällen (z.B. starke Vibrationen oder Schläge) einer mechanischen Zerstörung vorzubeugen, empfehlen
wir das Gerät mittels einer Schelle mit Elastomereinsatz zu befestigen, sowie den Hydraulikanschluss über eine
Minimess-Leitung zu entkoppeln. Die empfohlene Einbaulage für hydraulische Anwendungen ist senkrecht mit dem
Druckanschluss nach oben, für pneumatische Anwendungen senkrecht mit dem Druckanschluss nach unten. Der
elektrische Anschluss sollte von einem Fachmann nach den jeweiligen Landesvorschriften durchgeführt werden
(VDE 0100 in Deutschland).
Die Druckschalter der Serie EDS 4000 tragen das
erhältlich. Die EMV-Normen: EN 61000-6-1, EN 61000-6-2, EN 61000-6-3 und EN 61000-6-4 werden erfüllt. Die
Forderungen der Normen
Druckschaltergehäuses erreicht. Beim Einschrauben in einen Hydraulikblock ist es ausreichend, wenn der Block
über das Hydrauliksystem geerdet ist. Bei einer Schlauchmontage muss das Gehäuse separat geerdet werden.
Zusätzliche Montagehinweise, die erfahrungsgemäß den Einfluss elektromagnetischer Störungen reduzieren:
•
Möglichst kurze Leitungsverbindungen herstellen.
•
Leitungen mit Schirm verwenden (z.B. LIYCY 4 x 0,5 mm²).
•
Der Kabelschirm ist in Abhängigkeit der Umgebungsbedingungen fachmännisch und zum Zweck der
Störunterdrückung einzusetzen.
•
Direkte Nähe zu Verbindungsleitungen von Leistungsverbrauchern oder störenden Elektro- oder
Elektronikgeräten ist möglichst zu vermeiden.
Sicherheitshinweis:
Überprüfen Sie vor der Inbetriebnahme den Zustand des Gerätes sowie des
mitgelieferten Zubehörs. Lesen Sie vor der Inbetriebnahme des Gerätes die
Bedienanleitung und stellen Sie sicher, dass das Gerät für Ihre Anwendung
geeignet ist.
Falsche Handhabung bzw. die Nichteinhaltung von Gebrauchshinweisen oder
technischen Angaben kann zu Sach- und / oder Personenschäden führen.
Fremdeingriffe
werden nur bei ordnungsgemäßer
in das Gerät führen
- Zeichen. Eine Konformitätserklärung ist auf Anfrage
und
zum Erlöschen
fachmännischer Erdung
jeglicher
des
