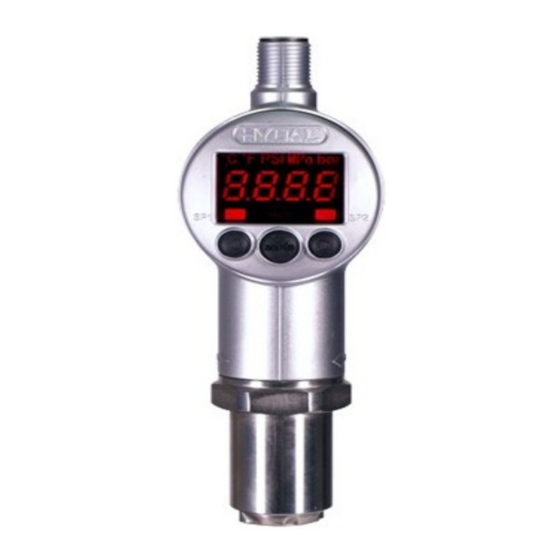

HYDAC ELECTRONIC ENS 3000 Operation Manual

Level switch with io-link interface
Hide thumbs Also See for ENS 3000:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

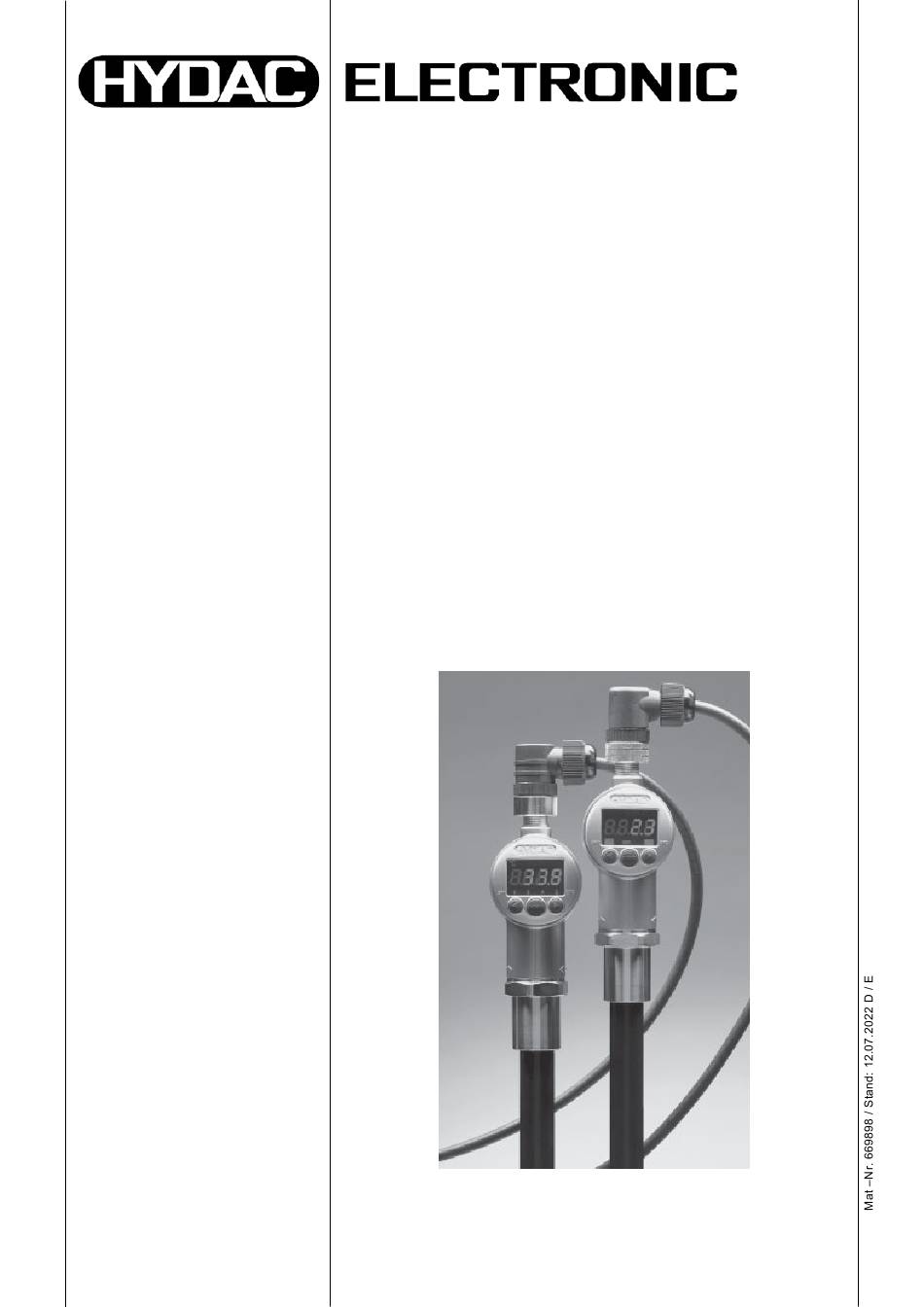

Bedienungsanleitung
(Originalanleitung)
Operation manual
(Translation of original
instructions)

Niveauschalter
Level switch
ENS 3000
Mit IO-Link Schnittstelle
With IO-Link Interface


Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ENS 3000 and is the answer not in the manual?

Questions and answers

Related Manuals for HYDAC ELECTRONIC ENS 3000

Summary of Contents for HYDAC ELECTRONIC ENS 3000

  • Page 1           Niveauschalter     Level switch     ENS 3000         Mit IO-Link Schnittstelle   With IO-Link Interface   Bedienungsanleitung (Originalanleitung) Operation manual (Translation of original instructions)

  • Page 2: Table Of Contents

    Wartung und Instandhaltung ..............8 Montage ...................... 8 Allgemeine Montagehinweise Montage mit HYDAC Zubehör 9.2.1 Montage ENS 3000, Stablänge 250 mm (9.80 inch) 9.2.2 Montage ENS 3000, Stablänge 410 mm (16.20 inch) 9.2.3 Montage ENS 3000, Stablänge 520 mm (20.50 inch) 9.2.4...
  • Page 3 ENS 3000 IO-Link Darstellung der Digitalanzeige ............... 17 Ausgangsverhalten ................. 19 15.1 Schaltausgänge 15.1.1 Two-Point-Mode - Einstellung auf Schaltpunkt (SP) 15.1.2 Window-Mode - Einstellung auf Fensterfunktion (Fno / Fnc) 15.2 Einstellbereiche für die Schaltausgänge 15.3 Einstellbereiche für den Offset 15.4 Analogausgang Grundeinstellungen .................

  • Page 4: Vorwort

    ENS 3000 IO-Link Vorwort Für Sie, den Benutzer unseres Produktes, haben wir in dieser Dokumentation die wichtigsten Hinweise zum Bedienen und Warten zusammengestellt. Sie dient Ihnen dazu, das Produkt kennen zu lernen und seine bestimmungs- gemäßen Einsatzmöglichkeiten optimal zu nutzen.

  • Page 5: Sicherheitshinweis

    ENS 3000 IO-Link Sicherheitshinweis Überprüfen Sie vor der Inbetriebnahme den Zustand des Gerätes sowie des mitgelieferten Zubehörs. Lesen Sie vor der Inbetriebnahme des Gerätes die Bedienanleitung und stellen Sie sicher, dass das Gerät für Ihre Anwendung geeignet ist. Falsche Handhabung bzw. die Nichteinhaltung von Gebrauchshinweisen oder technischen Angaben kann zu Sach- und / oder Personenschäden führen.

  • Page 6: Bestimmungsgemäßer Gebrauch / Vorhersehbarer Fehlgebrauch

    ENS 3000 IO-Link Das Symbol bezeichnet wichtige Informationen bzw. Merkmale und Anwendungstipps des verwendeten Produkts. Das Symbol bedeutet, dass entsprechende ESD-Schutzmaßnahmen nach DIN EN 100 015-1 zu beachten sind. (Herbeiführen eines Potentialausgleichs zwischen Körper und Geräte- masse sowie Gehäusemasse über einen hochohmigen Widerstand (ca.

  • Page 7: Organisatorische Maßnahmen

    Person vorgenommen werden. Transport, Verpackung, Lagerung 5.1 Transport Der ENS 3000 wird in einem stabilen Karton verpackt geliefert. Achten Sie bei der Annahme und beim Auspacken auf eventuelle Transportschäden und zeigen Sie diese dem Spediteur unverzüglich an. 5.2 Verpackung Entfernen Sie die Verpackung erst unmittelbar vor der Montage.

  • Page 8: Funktionen Des Ens 3000

    Schaltparametern  Analogausgang  Programmierfreigabe Wartung und Instandhaltung Alle Mess-Systeme der Baureihe ENS 3000 sind wartungsfrei. Falls trotzdem Fehler auftreten wenden Sie sich bitte an die HYDAC Systems & Services GmbH. Montage 9.1 Allgemeine Montagehinweise Der elektronische Niveauschalter ENS 3000 soll möglichst komplett am Metallrohr des Anschlussstückes mit einem Montageelement befestigt werden.

  • Page 9: Montage Mit Hydac Zubehör

    (1.50 inch) (20.50 inch) 33 mm 730 mm (1.30 inch) (28.70 inch) 9.2 Montage mit HYDAC Zubehör 9.2.1 Montage ENS 3000, Stablänge 250 mm (9.80 inch) (zulässiges Zubehör ZBM 20) einzuhaltender Mindestabstand 16 mm (0.63 inch) ZBM 20 Stand 12.07.2022 HYDAC ELECTRONIC GMBH Mat.

  • Page 10: Montage Ens 3000, Stablänge 410 Mm (16.20 Inch)

    ENS 3000 IO-Link 9.2.2 Montage ENS 3000, Stablänge 410 mm (16.20 inch) (zulässiges Zubehör ZBM 19 und ZBM 20) einzuhaltender Mindestabstand 34 mm (1.34 inch) ZBM 20 ZBM 19 9.2.3 Montage ENS 3000, Stablänge 520 mm (20.50 inch) (zulässiges Zubehör ZBM 19 und ZBM 20)

  • Page 11: Montage Ens 3000, Stablänge 730 Mm (28.70 Inch)

    ENS 3000 IO-Link 9.2.4 Montage ENS 3000, Stablänge 730 mm (28.70 inch) (zulässiges Zubehör ZBM 19 und ZBM 20) einzuhaltender Mindestabstand 33 mm (1.30 inch) ZBM 20 ZBM 19 9.3 Zusätzliche Montagehinweise Zusätzliche Montagehinweise, die erfahrungsgemäß den Einfluss elektromagnetischer Störungen reduzieren: ...

  • Page 12: Inbetriebnahme

    Lieferumfang enthalten) Der Niveauschalter ENS 3000 soll möglichst senkrecht in den Behälter eingebaut werden. Wird der ENS 3000 nicht senkrecht montiert, so verschlechtert sich die Genauigkeit des ENS mit zunehmenden Kippwinkeln:  zusätzliche Ungenauigkeit bei Kippwinkel von 5°: ca. ±0,5% ...
  • Page 13  Zeigt die Anzeige einen Wert  0 oder liegt eine Überfüllung vor, so wird das Niveau nach und nach - durch Ablassen der Flüssigkeit – verringert, bis in der Anzeige der Wert 0 angezeigt wird. Nach der Entnahme des ENS 3000 aus dem Tank ist die Vorgehensweise wie zuvor beschrieben.

  • Page 14: Bedienelemente Des Ens 3000

    Im SDCI-Mode findet eine zyklische Übertragung der Prozessdaten zu dem angeschlossenen IO-Link-Master über den Kommunikations-Pin 4 statt. Der ENS 3000 liefert je nach Ausführung - ohne oder mit zusätzlichem Temperaturfühler - eine Prozessdatenbreite von 2 bzw. 4 Byte. Für den eigentlichen Messwert („PDV“ = „Process Data Value“) werden je 14 Bit verwendet.
  • Page 15 ENS 3000 IO-Link 2 weitere Bits fungieren als Schaltbits („BDC“ = „Binary Digital Channel“), die wie physische Transistorschalter parametriert werden können (siehe hierzu Kapitel 13 Parametrierung). Die Prozess-Bit sind je nach Ausführung in einem oder 2 Datenwort gemäß Tabelle 1 angeordnet.

  • Page 16: Parametrierung

    Das Zip-file enthält zusätzlich eine pdf-Datei mit einer IODD-Beschreibung. 13.3 Parametrierung im SIO-Mode Wird IO-Link nicht genutzt, so arbeitet der ENS 3000 IO-Link als Niveauschalter mit 2 Schaltausgängen oder 1 Schaltausgang und 1 Analogausgang. Er kann mittels der integrierten Bedienknöpfe (Menüführung siehe Kapitel 16 Grundeinstellungen), mit dem HYDAC Programmiergerät HPG P1-000 oder dem HYDAC...

  • Page 17: Parametrierung Mit Hydac Programmieradapter Zbe P1-000

    ENS 3000 IO-Link 13.5 Parametrierung mit HYDAC Programmieradapter ZBE P1-000 (Anschluss mit Standardkabel) Q2 / QA ZBE P1 Device Q1 / C Darstellung der Digitalanzeige Darstellung Bezeichnung Darstellung ASCII 7-Segment-Anzeige SP 1 Schaltpunkt, Ausgang 1 RP 1 Rückschaltpunkt, Ausgang 1 Schaltpunkt, Ausgang 2 Rückschaltpunkt, Ausgang 2...
  • Page 18 ENS 3000 IO-Link Darstellung Bezeichnung Darstellung ASCII 7-Segment-Anzeige OV 1 Ausgang 1 Ausgang 2 Stromausgang Spannungsausgang Schließer bei Fensterfunktion Öffner bei Fensterfunktion VN IL Einheitenumschaltung Niveau UniL Einheit cm Einheit inch VN IM Einheitenumschaltung Temperatur uniT Einheit °C Einheit °F Medium Öle...

  • Page 19: Ausgangsverhalten

    ENS 3000 IO-Link Ausgangsverhalten 15.1 Schaltausgänge Der ENS 3000 IO-Link verfügt über 2 Schaltausgänge, deren Schaltverhalten (Window- Mode oder Two-Point-Mode) parametriert werden können. Ergänzend zu der IO-Link Smart Sensor Profile Specification kann bei HYDAC IO-Link Sensoren eine Schalt- und Rückschaltverzögerung parametriert werden.

  • Page 20: Window-Mode - Einstellung Auf Fensterfunktion (Fno / Fnc)

    ENS 3000 IO-Link 15.1.2 Window-Mode - Einstellung auf Fensterfunktion (Fno / Fnc) Die Fensterfunktion ermöglicht es, einen Bereich zu überwachen. Zu jedem Schalt- ausgang können jeweils ein oberer und ein unterer Schaltwert eingegeben werden, die den Bereich bestimmen. Der jeweilige Ausgang schaltet, wenn das Niveau oder die Temperatur in diesen Bereich eintritt.

  • Page 21: Einstellbereiche Für Die Schaltausgänge

    ENS 3000 IO-Link 15.2 Einstellbereiche für die Schaltausgänge Messbereich/ Untere Obere Mindestabstand Schrittweite* Stablänge Grenze von Grenze von zw. RP und SP RP (FL) SP (FH) bzw. FL und FH in cm in cm in cm in cm 17,0 / 25,0...

  • Page 22: Analogausgang

    ENS 3000 IO-Link 15.4 Analogausgang Der Universalausgang „ou2“ lässt sich auf 4 .. 20 mA oder 0 .. 10 V (entspricht Mess- bereich) einstellen und den Messgrößen Niveau bzw. Temperatur zuordnen. HINWEIS: Wird der Sensor an einem IO-Link-Master betrieben und Pin 2 als Analogausgang verwendet, dann darf dieser nicht mit dem IO-Link Master verbunden werden, da dieser keine Analogsignale unterstützt.

  • Page 23: Grundeinstellungen

    ENS 3000 IO-Link Grundeinstellungen Zur Anpassung an die jeweilige Applikation kann das Verhalten des ENS 3000 über mehrere Grundeinstellungen verändert werden. Diese sind einem Menü zusammengefasst. 16.1 Hauptmenü Der Bereich wird nicht angezeigt, wenn in „Erweiterte Funktionen“ unter „ou2“ „i“...

  • Page 24: Erweiterte Funktionen

    ENS 3000 IO-Link 16.2 Erweiterte Funktionen Der Bereich wird nicht angezeigt, wenn in „Erweiterte Funktionen“ unter „ou2“ „i“ oder „u“ eingestellt ist. Stand: 12.07.2022 HYDAC ELECTRONIC GMBH Mat. Nr.: 669898...
  • Page 25 ENS 3000 IO-Link Stand 12.07.2022 HYDAC ELECTRONIC GMBH Mat. Nr.: 669898...

  • Page 26: Ändern Der Grundeinstellungen

    ENS 3000 IO-Link Ändern der Grundeinstellungen HINWEIS: Erfolgt ca. 60 Sekunden lang keine Tastenbetätigung wird das Menü automatisch beendet, ohne dass eventuelle Änderungen wirksam werden. Rücksetzen der Spitzenwerte Die Spitzenwerte des Niveaus können zurückgesetzt werden.  In den Erweiterten Funktionen die Taste "" betätigen bis der Menüpunkt „rSHL“...

  • Page 27: Ändern Der Programmierfreigabe

    ENS 3000 IO-Link 19.2 Ändern der Programmierfreigabe  In den Erweiterten Funktionen die Taste "" betätigen bis der Menüpunkt „PRG“ erscheint.  "mode" -Taste betätigen.  Hier kann zwischen Programmierung frei „FREE“ und Programmierung gesperrt „Loc“ entschieden werden mit "" bzw. ““ erfolgt der Wechsel zwischen den Möglichkeiten.

  • Page 28: Sonstige Meldungen

    ENS 3000 IO-Link 20.2 Sonstige Meldungen Weitere Meldungen können auf dem Display erscheinen, die nicht mit einem beliebigen Tastendruck quittiert werden können. Mögliche Meldungen, wenn der ENS noch nicht in Betrieb genommen war: Blinkende Anzeige aller Mittel-LED’s Der ENS erkennt einen nicht definierten Zustand, d.h. das Niveau des Abhilfe: Messmediums liegt außerhalb des aktiven Messbereiches.

  • Page 29: Anschlussbelegung

    ENS 3000 IO-Link Anschlussbelegung M12x1, 4-polig Q1/C Q2/QA Signal Bezeichnung Spannungsversorgung Q2/QA Schaltausgang (SP2) / Analogausgang Q1/C Schaltausgang (SP1) / IO-Link Kommunikation Stand 12.07.2022 HYDAC ELECTRONIC GMBH Mat. Nr.: 669898...

  • Page 30: Technische Daten

    ENS 3000 IO-Link Technische Daten Eingangskenngrößen Messbereich (inch) (6,70) (11,40) (15,35) (23,20) Stablänge (inch) (9,80) (16,20) (20,50) (28,70) Max. Änderungsgeschwindigkeit mm/s des Niveaus (inch/s) (1,57) (2,36) (3,15) (3,94) Mechanischer Anschluss Tubus 22 mm für Schneidringverschraubung Medien berührende Teile Stab: Keramik, beschichtet Messmedien Hydrauliköle auf mineralischer Basis, synth.
  • Page 31 ENS 3000 IO-Link IO-Link-spezifische Daten: Features Block Parameter Data Storage Profile Characteristic 0x0001 (Device Profile: Smart Sensor), 0x8000 (Function Class: Device Identification), 0x8001 (Function Class: Binary Data Channel), 0x8002 (Function Class: Process Data Variables) Supported Access Locks Parameter Data Storage...

  • Page 32: Typenschlüssel

    ENS 3000 IO-Link Typenschlüssel ENS 3 X 1 6 – F31 –XXXX – 000 – K Serien-Nr. (werksintern festgelegt) Temperaturfühler 1 = Mit Temperaturfühler 2 = Ohne Temperaturfühler Anschlussart, mechanisch 1 = Tubus  22 Anschlussart, elektrisch 6 = Gerätestecker M12x1, 4-pol.

  • Page 33: Geräteabmessungen

    ENS 3000 IO-Link Geräteabmessungen 4-pol. Ø 42 (Ø 1.65) Einbauraum  54  2.13) (1.16) Bereich zum Einspannen bzw. zur Befestigung des ENS 3000 (0.87  0.008 z.B. mittels mechanischem Zubehör ZBM 19 oder ZBM 20 (0.60  0.016 Bezeichnung...

  • Page 34: Zubehör

    ENS 3000 IO-Link Zubehör 25.1 Elektrischer Anschluss ZBE 06 (4-pol.) Kupplungsdose M12x1, abgewinkelt Kabeldurchmesser: 3,3 .. 6,6 mm (0.13 .. 0.26 inch) Material-Nr.: 6006788 ZBE 06-02 (4-pol.) Kupplungsdose M12x1, abgewinkelt mit 2 m (78.7 inch) Leitung, Material-Nr.: 6006790 ZBE 06-05 (4-pol.),...

  • Page 35: Abkürzungsverzeichnis

    ENS 3000 IO-Link Abkürzungsverzeichnis Wert-Fenster oberer Wert Wert-Fenster unterer Wert Fensterfunktion Öffner Fensterfunktion Schließer Full Scale IODD IO Device Description ISDU Indexed Service Data Unit Ausgangsfunktion Rückschaltpunkt SDCI Single-drop digital communication interface Standard IO-Modus Schaltpunkt Schaltsignalkanal Stand 12.07.2022 HYDAC ELECTRONIC GMBH...

  • Page 36: Kontakt

    ENS 3000 IO-Link Kontakt HYDAC ELECTRONIC GMBH Hauptstr. 27 D-66128 Saarbrücken Germany Web: www.hydac.com E-Mail: electronic@hydac.com Tel.: +49 (0)6897 509-01 Fax.: +49 (0)6897 509-1726 HYDAC Service Für Fragen zu Reparaturen steht Ihnen der HYDAC Service zur Verfügung. HYDAC SYSTEMS & SERVICES GMBH Hauptstr.
  • Page 37 Level switch ENS 3000 With IO-Link Interface Operating Instructions (Translation of original instructions)
  • Page 38 Assembly ....................8 General installation notes Installation using HYDAC Accessories 9.2.1 Installation ENS 3000, rod length 250 mm (9.80 inch) 9.2.2 Installation ENS 3000, rod length 410 mm (16.20 inch) 9.2.3 Installation ENS 3000, rod length 520 mm (20.50 inch) 9.2.4...
  • Page 39 ENS 3000 IO-Link Reading the digital display ..............17 Output Signals ..................19 15.1 Switching outputs 15.1.1 Two-point mode - Switch point setting (SP) 15.1.2 Window mode - Window function setting (Fno / Fnc) 15.2 Setting ranges for the switching outputs 15.3...

  • Page 40: Preface

    ENS 3000 IO-Link Preface The instructions provide you, as user of our product, with key information on the operation and maintenance of the equipment. It will acquaint you with the product and assist you in obtaining maximum benefit in the applications for which it is designed.

  • Page 41: Safety Information

    ENS 3000 IO-Link Safety Information Before commissioning, check the instrument and any accessories supplied. Before commissioning, please read the operating instructions. Ensure that the instrument is suitable for your application. If the instrument is not handled correctly, or if the operating instructions and specifications are not adhered to, damage to property and/or personal injury can result.

  • Page 42: Intended Use / Foreseeable Misuse

    ENS 3000 IO-Link The symbol indicates important information or features and application suggestions for the product used. The symbol means that appropriate ESD-protective measures must be considered according to DIN EN 100 015-1. (Cause of a potential equalisation between body and device-mass as well as the housing-mass about a high-impedance resistance (approx.

  • Page 43: Organisational Measures

    Transportation, Packaging, Storage 5.1 Transport The ENS 3000 sensor is supplied in a rugged cardboard box. When receiving and unpacking, make sure the item has been delivered in full and look out for any possible transport damage. If present, immediately show it to the shipper.

  • Page 44: Functions Of The Ens 3000

    Assembly 9.1 General installation notes The electronic level switch ENS 3000 should be fastened at the metal collar of the adapter using a mounting device which grips as much of the metal collar as possible. Any device large enough to support and hold a metal collar of 22 mm (0.866 inch) diameter can be used.

  • Page 45: Installation Using Hydac Accessories

    730 mm (1.30 inch) (28.70 inch) metallic component active zone 9.2 Installation using HYDAC Accessories 9.2.1 Installation ENS 3000, rod length 250 mm (9.80 inch) (permitted accessory ZBM 20) minimum distance to be maintained: 16 mm (0.63 inch) ZBM 20...

  • Page 46: Installation Ens 3000, Rod Length 410 Mm (16.20 Inch)

    ENS 3000 IO-Link 9.2.2 Installation ENS 3000, rod length 410 mm (16.20 inch) (permitted accessory ZBM 19 and ZBM 20) minimum distance to be maintained: 24 mm (1.34 inch) ZBM 20 ZBM 19 9.2.3 Installation ENS 3000, rod length 520 mm (20.50 inch)

  • Page 47: Installation Ens 3000, Rod Length 730 Mm (28.70 Inch)

    ENS 3000 IO-Link 9.2.4 Installation ENS 3000, rod length 730 mm (28.70 inch) (permitted accessory ZBM 19 and ZBM 20) minimum distance to be maintained: 33 mm (1.30 inch) ZBM 20 ZBM 19 9.3 Additional installation instructions Additional installation instructions which, from experience, reduce the effect of electromagnetic interference: ...

  • Page 48: Commissioning

    ENS 3000 IO-Link  Always connect the earthing screw of the ENS 3000 to the earthing rail (e.g. in the control cabinet). We recommend using a cable with a diameter of 1 mm² and as short a line length as possible.
  • Page 49  If the display shows value > 0 or if high level is reported, the level is gradually reduced by draining the fluid until the value 0 appears in the display. After removing the ENS 3000 from the tank the procedure is as described above. Notes: ...

  • Page 50: Operating Keys Of The Ens 3000

    In the SDCI mode a transmission of the process data is performed cyclically via the communication pin 4 to the connected IO-Link master. The ENS 3000 provides a process data width of 2 or 4 bytes, depending on the model version, regardless if with or without additional temperature switch. 14 bits are used for each actual measured value ("PDV"...
  • Page 51 ENS 3000 IO-Link 2 further bits function as switching bits ("BDC" = "Binary digital channel"), which can be parameterised just physical transistor switches (please chapter Parameterisation). The process bits are arranged in one or 2 data words in accordance with Table 1. In order to receive the physical measured value for further processing in the controller, a bit shift operation must first be carried out for each data word (shift right 2).

  • Page 52: Parameterisation

    The Zip file has an additional PDF file with an IODD description. 13.3 Parameterisation in SIO Mode If IO-Link is not used, the ENS 3000 IO-Link functions as a level switch with two switching outputs or with 1 switching output and 1 analogue output.

  • Page 53: Parameterisation By Means Of Hydac Programming Adapter Zbe P1-000

    ENS 3000 IO-Link 13.5 Parameterisation by means of HYDAC programming adapter ZBE P1-000 (Connection via standard cable) Q2 / QA ZBE P1 Device Q1 / C Reading the digital display Representation on ASCII Designation 7-segment display representation SP 1 Switch point, output 1...
  • Page 54 ENS 3000 IO-Link Representation on ASCII Designation 7-segment display representation Output 2 Current output Voltage output N/O when window function is active N/C when window function is active VN IL Unit conversion: level UniL Unit cm Unit inch VN IM...

  • Page 55: Output Signals

    ENS 3000 IO-Link Output Signals 15.1 Switching outputs The ENS 3000 IO-Link has 2 switching outputs whose switching behaviour (window mode or two-point mode) is parameteriseable. In addition to the IO-Link Smart Sensor Profile Specification, a switch and switch-back delay can be set in HYDAC IO-Link sensors.

  • Page 56: Window Mode - Window Function Setting (Fno / Fnc)

    ENS 3000 IO-Link 15.1.2 Window mode - Window function setting (Fno / Fnc) The window function enables a range to be monitored. An upper and a lower switch point which defines the range can be assigned to each switching output.

  • Page 57: Setting Ranges For The Switching Outputs

    ENS 3000 IO-Link 15.2 Setting ranges for the switching outputs Measuring Lower limit of Upper limit of Minimum Increment* range/ rod RP (FL) SP (FH) difference betw. length RP and SP or FL and FH in cm in cm in cm in cm 17.0 / 25.0...

  • Page 58: Analogue Output

    ENS 3000 IO-Link 15.4 Analogue output The universal output "ou2" can be set to 4 .. 20 mA or 0 .. 10 V (corresponding to measuring range) setting and assignment to fluid level or to temperature. Note: If the sensor is operated in conjunction with an IO-Link master and if pin 2 is used as an analogue output, pin 2 may not be connected with the IO-Link master, as it does not support analogue signals.

  • Page 59: Basic Settings

    ENS 3000 IO-Link Basic Settings The function of the EDS 3000 can be adapted to suit the particular application by altering several basic settings. These settings are combined in a menu. 16.1 Main menu The range is not displayed if "i"...

  • Page 60: Add-On Functions

    ENS 3000 IO-Link 16.2 Add-on functions The range is not displayed if "i" or "u" is pre-set under "ou2" in the "extended functions". Status: 2022-07-12 HYDAC ELECTRONIC GMBH Part no.: 669898...
  • Page 61 ENS 3000 IO-Link Status: 2022-07-12 HYDAC ELECTRONIC GMBH Part no.: 669898...

  • Page 62: Changing The Basic Settings

    ENS 3000 IO-Link Changing the Basic Settings Note: If there has been no activity in this menu for approx. 60 seconds, the menu will automatically close and any changes you have made will not be applied. Resetting the peak values The peak values of the fluid level can be set back.

  • Page 63: Changing The Programming Enable

    ENS 3000 IO-Link 19.2 Changing the Programming Enable  In the extended functions menu, please press the key "" until "PRG" appears.  Press "mode".  You can choose between free programming "FREE" and locked programming "Loc". By pressing "" or ““ you can switch between these options.

  • Page 64: Other Messages

    ENS 3000 IO-Link 20.2 Other messages Other messages that cannot be confirmed by pressing any key may also appear on the display. Possible message, if the ENS has not yet been in use: Flashing display of all centre LEDs. The ENS detects an undefined condition, i.e. the level of the fluid is Action: outside the active measuring range.

  • Page 65: Pin Connection

    ENS 3000 IO-Link PIN connection M12x1, 4 pole Q1/C Q2/QA Signal Designation Supply voltage Q2/QA Switching output (SP2) / Analogue output Q1/C Switching output (SP1) / IO-Link Communication Status: 2022-07-12 HYDAC ELECTRONIC GMBH Part no.: 669898...

  • Page 66: Technical Data

    ENS 3000 IO-Link Technical Data Input data Measurement range (inch) (6.70) (11.40) (15.35) (23.20) Rod length (inch) (9.80) (16.20) (20.50) (28.70) Max. speed of the mm/s fluid level change (inch/s) (1.57) (2.36) (3.15) (3.94) Mechanical connection Collar 22 mm for cutting ring coupling...
  • Page 67 ENS 3000 IO-Link IO-Link-specific data: Features Block Parameter Data Storage Profile Characteristic 0x0001 (Device Profile: Smart Sensor), 0x8000 (Function Class: Device Identification), 0x8001 (Function Class: Binary Data Channel), 0x8002 (Function Class: Process Data Variables) Supported Access Locks Parameter Data Storage...

  • Page 68: Model Code

    ENS 3000 IO-Link Model Code ENS 3 X 1 6 – F31 –XXXX – 000 – K Serial no. (determined by manufacturer) Temperature probe 1 =temperature probe included 2 =temperature probe not included Mechanical connection 1 =22 mm diameter collar to fit...

  • Page 69: Device Dimensions

    ENS 3000 IO-Link Device dimensions 4 pole Ø 42 (Ø 1.65) Cavity  54  2.13) (1.16) zone for clamping resp. mounting of ENS 3000 (0.87  0.008 i.e. by means of mechanical accessories ZBM 19 or ZBM 20 (0.60 ...

  • Page 70: Accessories

    ENS 3000 IO-Link 25 Accessories 25.1 Electrical connection ZBE 06 (4 pole) Mating connector M12x1, right-angled Cable diameter: 3.3 .. 6.6 mm (0.13 .. 0.26 inch) Part No.: 6006788 ZBE 06-02 (4 pole) Mating connector M12x1, right-angle with 2 m (78.7 inch) cable, Part No.:...

  • Page 71: List Of Abbreviations

    ENS 3000 IO-Link List of abbreviations Value window upper value Value window lower value Window function, N/C Window function, N/O Full Scale IODD IO Device Description ISDU Indexed Service Data Unit Output function Switch-back point SDCI Single-drop digital communication interface...

  • Page 72: Contact

    ENS 3000 IO-Link Contact HYDAC ELECTRONIC GMBH Hauptstrasse 27 D-66128 Saarbruecken Germany Web: www.hydac.com Email: electronic@hydac.com Phone: +49 (0)6897 509-01 Fax.: +49 (0)6897 509-1726 HYDAC Service For enquiries about repairs or alterations, please contact HYDAC Service. HYDAC SYSTEMS & SERVICES GMBH...

  • Page 73: Anhang / Annex: Iodd Einstellparameter / Iodd Setting Parameters

    ENS 3000 IO-Link Anhang / Annex: IODD Einstellparameter / IODD Setting Parameters Die Einstellparameter des ENS 3000 am The setting parameters of the ENS 3000 Beispiel eines Gerätes mit 250 mm Fühler- using the example of a device with a länge und integriertem Temperaturfühler...
  • Page 74 ENS 3000 IO-Link Standard Variable "Standard Command" index=2 id=V_SystemCommand data type: 8-bit UInteger allowed values: 128 = Device Reset, 129 = Application Reset, 130 = Restore Factory Settings, 160 = Reset Primary Min/Max, 161 = Reset Secondary Min/Max, 164 = Reset All...
  • Page 75 ENS 3000 IO-Link allowed default subindex data type mod. other var. name description offset values value 0 = Default, 1 Switch Point 8-bit UInteger V_PrimaryValueSp1 NO/NC = Inverted Logic 2 = Window, Switch Point 8-bit UInteger V_PrimaryValueSp1 3 = Two-Point...
  • Page 76 ENS 3000 IO-Link Die Schaltbits BDCx sowie die physischen Schaltausgänge SPx sind intern miteinander gekoppelt. Änderungen an den BDCs wirken sich automatisch auf die SPs aus und umgekehrt. Wenn die IO-Link-Blockparametrierung verwendet wird, sollten Änderungen an der Schalteinstellung unbedingt an beiden Ausgangsvariablen (BDC und SP) gleichermaßen vorgenommen...
  • Page 77 ENS 3000 IO-Link Variable "Primary Value SP2" index=65 id=V_PrimaryValueSp2 data type: 112-bit Record (subindex access not supported) access rights: rw modifies other variables data default subindex allowed values mod. other var. name description offset type value 0 = Normally 8-bit...
  • Page 78 ENS 3000 IO-Link octet 111 - bit offset 103 - 96 95 - 88 87 - 80 79 - 72 71 - 64 63 - 56 55 - 48 subindex element bit 7 - 0 7 - 0 15 - 8...
  • Page 79 ENS 3000 IO-Link Variable "SP States" index=72 id=V_SpStates data type: 8-bit Record (subindex access not supported) access rights: ro dynamic allowed mod. subindex data type default value name description offset values other var. Boolean false Primary Value SP1 Boolean false...
  • Page 80 ENS 3000 IO-Link Variable "Display Mapping" index=75 id=V_DspMapping data type: 8-bit UInteger allowed values: 0 = Primary Value, 1 = Secondary Value default value: 0 access rights: rw octet bit offset 7 - 0 element bit 7 - 0 Variable "Primary Value Display Unit" index=76 id=V_PrimaryValueDspUnit...
  • Page 81 ENS 3000 IO-Link Variable "Secondary Value Range" index=81 id=V_SecondaryValueRange data type: 72-bit Record (subindex access not supported) access rights: ro allowed default mod. subindex data type name description offset values value other var. 16-bit Integer -250 Lower Value 16-bit Integer...
  • Page 82 ENS 3000 IO-Link allowed default mod. subindex data type name description offset values value other var. 16-bit Integer Process Value Boolean true Not Available Boolean false Overflow Boolean false Underrun Boolean false Signal Error Octet 0 bit offset subindex element bit...
  • Page 83 ENS 3000 IO-Link Variable "Secondary Minimum Value" index=89 id=V_SecondaryMinValue data type: 24-bit Record (subindex access not supported) access rights: ro dynamic allowed default mod. subindex data type name description offset values value other var. 16-bit Integer Process Value Boolean false...
  • Page 84 ENS 3000 IO-Link allowed default mod. subindex data type name description offset values value other var. 16-bit Integer Process Value Boolean false Overflow Octet 0 bit offset subindex element bit Octet 1 bit offset subindex element bit Octet 2 bit offset...
  • Page 85 ENS 3000 IO-Link octet bit offset 31 - 24 23 - 16 15 - 8 7 - 0 subindex element bit 15 - 8 7 - 0 15 - 8 7 - 0 Variable "BDC3 Behavior" index=16385 id=V_Bdc3Behavior data type: 32-bit Record (subindex access not supported)
  • Page 86 ENS 3000 IO-Link allowed default subindex data type mod. other var. name description offset values value 8-bit 0 = Default, 1 V_SecondaryValueSp2 Switch Point Logic UInteger = Inverted 2 = Window, 8-bit 3 = Two- V_SecondaryValueSp2 Switch Point Mode UInteger...
  • Page 87 ENS 3000 IO-Link Process Data Formatting Formatting for Process Data id=PI_PdIn Subindex 1: Subindex 2: Subindex 3: * 0.1 + 0 cm Dec.1 Subindex 4: Subindex 5: Subindex 6: * 0.1 + 0 °C Dec.1 Events Code Type Name Description...
