HYDAC ELECTRONIC EDS 4000 Series Operating Instructions Manual

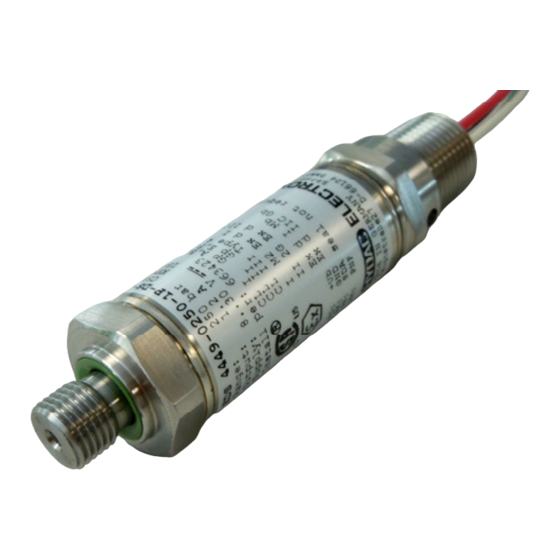

Pressure switch with explosion proof / flame proof approval
Hide thumbs Also See for EDS 4000 Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

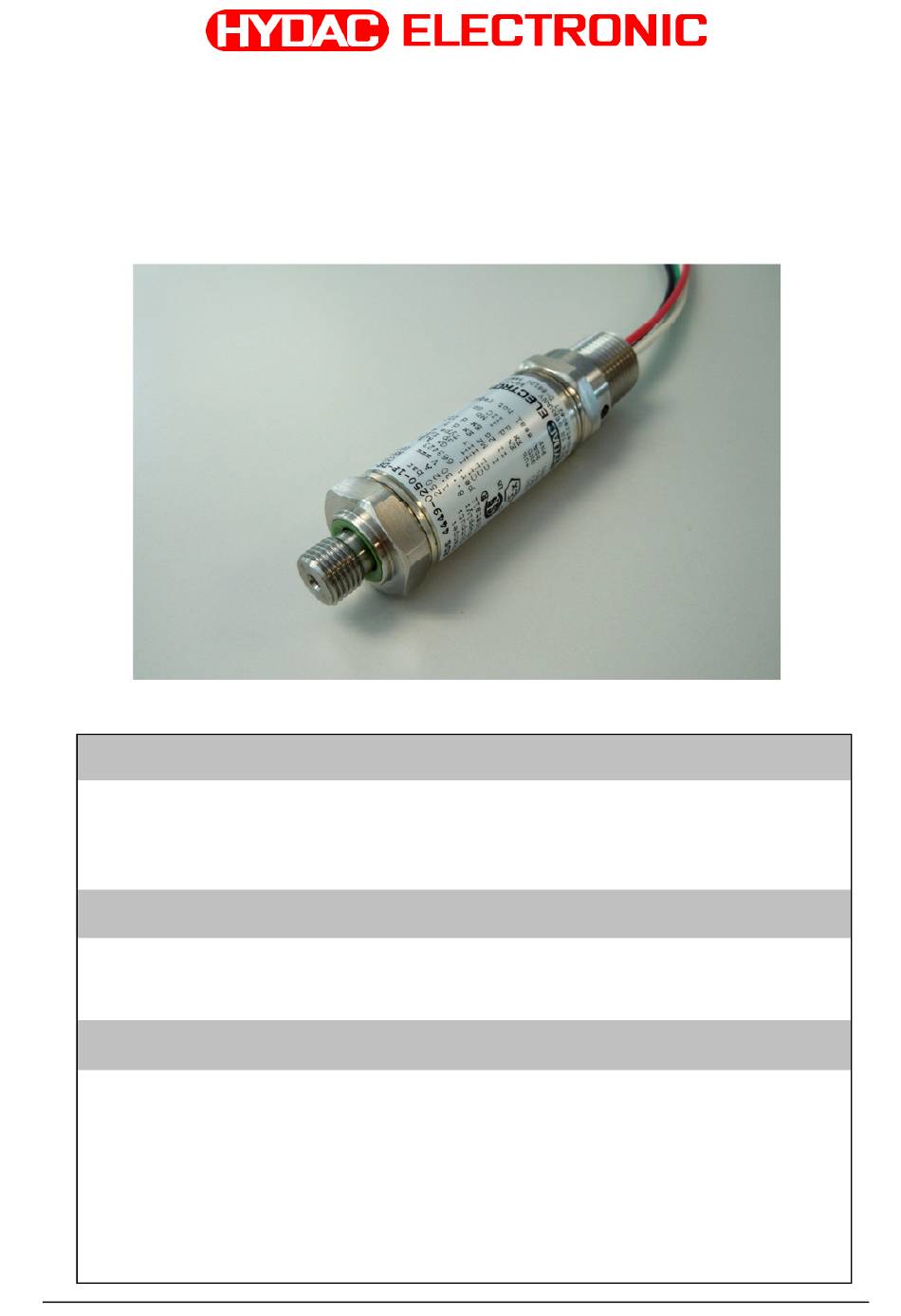

Druckschalter Serie EDS 4000
mit Explosion Proof / Flame Proof-Zulassung
Schutzklassen und Einsatzgebiete:
Explosion Proof - seal not required
CSA
C
US
Class I Group A, B, C, D, T6, T5
Class II Group E, F, G
Class III
Type 4
ATEX
Flame Proof
I M2 Ex d I Mb
II 2G Ex d IIC T6, T5 Gb
II 2D Ex tb IIIC T110 .. 130° C Db
IECEx
Flame Proof
Ex d I Mb
Ex d IIC T6, T5 Gb
Ex tb IIIC T110 .. 130° C Db
CSA Zertifikat Nr.:
ATEX Zertifikat Nr.:
IECEx Zertifikat Nr.:
Stand 08.01.2014
Bedienungsanleitung
(Original-Bedienungsanleitung)
CSA MC 224264
ATEX KEMA 10ATEX0100 X
IECEx KEM 10.0053X
HYDAC ELECTRONIC GMBH
Mat. Nr.: 669837
