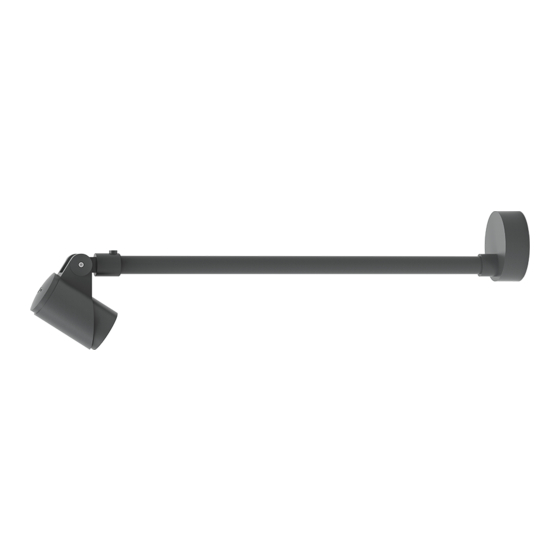

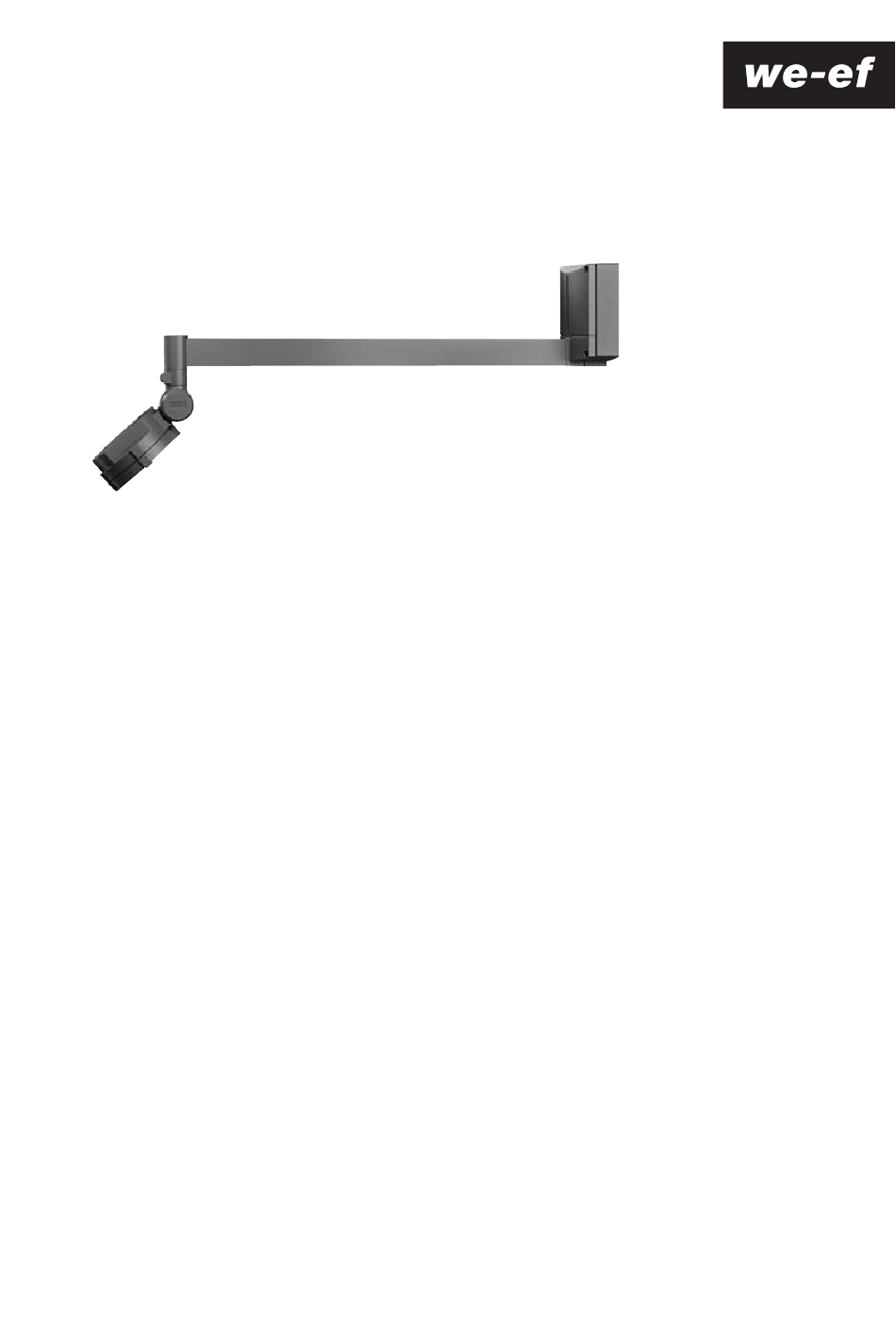

- Page 1 WE-EF LEUCHTEN Montage- und Wartungshinweise für Scheinwerfer mit Wandausleger Serie FLC100 LED Installation and Maintenance Instructions for Bracket Mounted Projector FLC100 LED Series...
- Page 2 0,04 m² FLC131 0,07 m² LED 5W FLC141 0,08 m² Nominalleistung, aktualisierte Daten siehe www.we-ef.com Nominal power, for latest data refer to www.we-ef.com Gewicht / Weight FLC121 2,9 kg FLC131 4,5 kg IP55, IK07. Schutzklasse/Class I, ta = 40°C FLC141 5,8 kg Ø...
-
Page 3: Installation
Installation Installation The product must be installed and maintained by a suitably Montage und Wartung darf nur von geschultem Fach per - qualified professional in compliance with latest building/ sonal mit entsprechender beruflicher Quali fi kation in Über - construction and/or electrical regulations and relevant einstimmung mit den neuesten elektrischen Installa tions- legislation. - Page 4 2) Entfernen Sie den Befestigungsflansch B durch Lösen 2) Remove mounting flange A by loosening screws B. der Schrauben B. Anschlussklemme C abziehen. Detach terminal connector C. 3) Position für Befestigungsschrauben ermitteln D. 3) Determine position for fixing screws D. Löcher E bohren und Nylondübel F einsetzen.
- Page 5 4) Führen Sie das Hauptversorgungskabel G (und das 4) Feed mains supply cable G (and second cable H for zweite Kabel H für die Durchverdrahtung, falls through wiring, if required) through membrane erforderlich) durch die Membrantülle(n) I, während spout(s) I, while setting mounting flange A in Sie den Montageflansch A ausrichten.
- Page 6 6) Vergleichen Sie die örtliche Spannung und Frequenz 6) Check that rating shown on luminaire label conforms mit den Daten auf dem Leistungsschild. with mains electrical supply. 12/17 IP55 (Beispiel) (example) FLC121LED 220-240V / 50-60 Hz 145-XXXX SOE XXXXXXX LED 3000K 12W item no.
- Page 7 8) Achten Sie darauf, dass alle Oberflächen sauber und 8) Make sure that all surfaces are clean and dry. trocken sind. Positionieren Sie die Leuchte über den Position the luminaire over the wall flange A while Wandflansch A während Sie den Steckverbinder C pushing the connector assembly C together.Adjust wieder zusammenstecken.
- Page 8 Achtung: Important: Bei Verwendung einer Streulinse ist die Lichtrichtung zu In applications using lenses, make sure the light is orien- beachten! Die Linse muss mit der strukturierten Seite zu tated in the direction of the object to be lit. Please ensure den LEDs eingesetzt werden! that the prismatic side of the lens is facing the LEDs.
- Page 9 FLC100_LED_#4_011118 / 006-1082 caused by improper use or installation. Technische Änderungen vorbehalten. If any luminaire and/or accessory is subsequently modified, the Technical specifications are subject to change. persons responsible for the modification shall be considered as manufacturer. © WE-EF 2018...
