- Page 1 JetNet 5010G/4510(f)/4010/3010G Series Industrial Switch Quick Installation Guide www.korenix.com V1.1...
-
Page 2: Hardware Installation

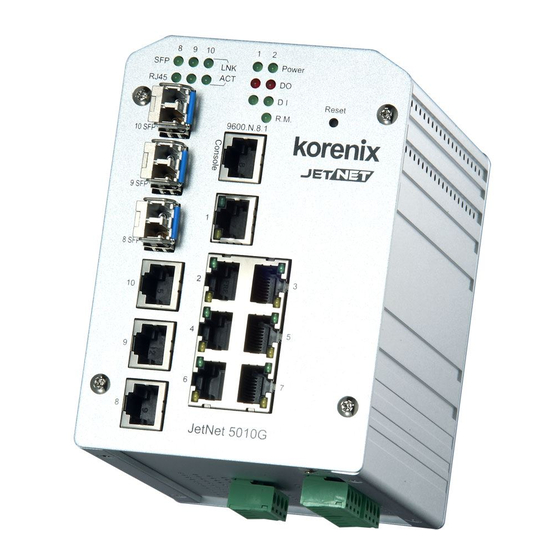

Introduction JetNet 5010G: The JetNet 5010G is a 10-port Managed Gigabit Industrial Ethernet switch equipped with 7-port 10/100TX and 3 combo ports for Gigabit copper and SFP for gigabit uplink. JetNet 4510: The JetNet 4510 is a Managed industrial Fast Ethernet Switch, equipped with 7 ports 10/100TX and 3 Fast Ethernet Copper / 100-FX combo ports. - Page 3 3.4 Connect the SFP transceiver: Plug in SFP fiber transceiver. We recommend using Korenix certificated SFP mini GBIC transceiver. Cross-connect the transmit channel at each end to the receive channel at the opposite end as illustrated in the figure below.
-
Page 4: Device Management
3.5 Connect the SC/ST type transceiver (JetNet 4510f): Cross-connect the fiber cable at each end to the receive channel at the opposite end as illustrated in the figure below. Note: Ensure the Fiber cable matching the type of fiber Transceiver 3.6 Should you need to connect the Digital Input or Relay Output, please refer to the wiring method introduced in JetNet series Manual. - Page 5 3. Should you need to manage the switch by Telnet/SSH, please refer to the chapter 3 of JetNet series Manual. Korenix Customer Service KoreCARE is Korenix Technology’s global service center, where our professional staffs are ready to answer your questions at any time. Email address of Korenix Global Service Center: KoreCARE@korenix.com...
- Page 6 概述 JetNet 5010G: JetNet 5010G 是一款工业千兆管理型以太网交换机，配备7个10/100TX口和3 个千兆电口/Gigabit SX/LX SFP combo可选千兆口模块。 JetNet 4510: JetNet 4510是一款工业百兆管理型交换机，配备7个10/100TX电口和3个百兆光 (SFP)/电(RJ45)可选埠。 JetNet 4510f: JetNet 4510f是一款工业百兆管理型交换机，配备7个10/100TX电口, 1个百兆 光(SFP)/电(RJ45)可选埠和2个百兆光口。 JetNet 4010: JetNet 4010是一款工业百兆网管型交换机，配备7个10/100TX电口和3个百兆光 (SFP)/电(RJ45)可选埠。 JetNet 3010G: JetNet 3010G 是一款10口千兆工业以太网交换机，配备7个10/100TX口和3个 千兆电口/Gigabit SX/LX SFP combo可选千兆口模块。 针对管理型交换器, 内部软件支持全部2层交换机网管功能, 环网冗余, 网络控制,安全管理及 报警功能, 在外部还提供一个RS-232的控制管理埠。针对网管型交换器, 不包含SNMP網管功 能。...
- Page 7 JetNet交换器接地 JetNet 交换器的机身底部有一个接地线的螺母，将JetNet 交换器的地线接脚接地，以策安全 防止干扰。 电源及网络连接 3.1 将电源连接到PWR1 / PWR2, 电源灯会亮。并且其PWR1 / PWR2 指示灯变成闪烁表示设 备正在启动，当指示灯变成绿色，表示设备已经准备就绪。 Power1 Power2 使用12~24AWG wire. 交换器支持 V+ V- V+ V- 正负极反接自动调整 3.2 连接10/100M以太网口：使用4-pair CAT5 UTP双绞线将网络各节点连接到JetNet 系列。 10/100M以太口自适应MDI/MDIX。 3.3 连接百兆(JetNet4510/4010)/千兆(JetNet5010G/3010G)TX口：使用4-pair CAT5 UTP双绞 线将网络各节点连接到JetNet 系列。百兆/千兆TX口支持自适应MDI/MDIX。 注意: 相同端口 号码的光(SFP)/电(RJ45)可选埠只能择一使用。 3.4连接SFP光纤收发器：插入SFP光纤收发器模块。我们建议使用惠通科技认证的SFP mini GBIC收发器。注意，...
- Page 8 3.5 连接 SC/ST 类型光纤收发器(JetNet 4510f)：SC/ST 类型光纤收发器TX和RX光口要求交 叉相连，下图是光口连接示意图 注意: 光纤缆线对应的光纤收发器 类型须相同 3.6 如果您需要连接DI或继电器报警输出，请参考JetNet 系列用户手册进行接线。 (针对管理型交换器 JetNet 5010G/4510/4510f/4010) 设备管理 (针对管理型交换器 JetNet 5010G/4510/4510f/4010) JetNet 系列工业千兆管理型交换机支持带内带外两种设置模式。你可以通过RS232 Console 埠对交换机进行设置。或通过网络远程管理交换机。你可以选择Telnet/SSH或Web/HTTPS方 式进行管理。 1. 用控制台方式进行管理的准备工作：将RS-232 DB9接头连接到PC的COM口，将RJ-45接头 连接到JetNet 以太网交换器的Console口。 1.1 开始 - 程序 - 附件 - 通讯 - 超级终端。 1.2 为新连接命名。...
- Page 9 2.1 启动Web浏览器(Internet Explorer 或 Mozila Firefox) 。 2.2 在地址栏键入IP地址如：“http://IP_Address” (默认IP地址为192.168.10.1.) ，回车。 Ex. http://192.168.10.1 2.3 则出现登录框。键入用户名及密码。默认用户名 和密码是admin/admin。 2.4 单击OK, 就会出现WEB管理的欢迎接口。 2.5 Web管理接口的左侧是功能菜单，显示了所有 可用功能设置选项。 3. 如果你需要通过Telnet/SSH对交换机进行管理， 请参考JetNet 系列操作指南第3章内容。 科洛理思售后服务 KoreCARE 是科洛理思科技全球服务中心，我们专业的技术人员随时准备解答您的疑问。 科洛理思全球服务中心E-mail：KoreCARE@korenix.com...
- Page 10 10/100TX Ports und 3 x /Gigabit Kombi-Ports für SFP-Module. Für administrierbarer Switch, Die Software unterstützt volles L2 Netzwerk Management, den Korenix Super Ring bzw, umfassende Einstellmöglichkeiten bzgl, Sicherheit und Alarmierung. Es hat außerdem eine RS-232 Schnittstelle für einen schnellen Vorort-Zugriff auf den Switch.
- Page 11 Erdung des JetNet An der Unterseite des JetNet Switch ist eine Erdungsschraube montiert. Für eine größtmögliche Sicherheit und zur Verhinderung von Rauschen, verbinden Sie die Erdungsschraube des JetNet Switch mit der Felderdung. Anschluß an die Spannungsversorgung und an das Netzwerk 3.1 Schließen Sie die Spannungsversorgung(en) an die redundanten Eingänge (V+ und V-) des Schraub- klemmenblockes an.
- Page 12 3.5 Verbinden der SC/ST Faser-transceiver (JetNet 4510f): Bitte beachten Sie, dass die TX- und RX-Einzelfasern entsprechend der u.a. Abbildung „überkreuz“ montiert werden. Achung: Sicher, dass die Faser-Kabel passend zum Typ des Glasfaser- Transceiver 3.6 Anschlussmöglichkeiten an den digitalen Eingang bzw. an den Relaisausgang, werden im CD Handbuch des JetNet Reihe beschrieben.
- Page 13 SSH, wird in Kapitel 3 des CD Handbuches beschrieben. Korenix Kunden-Service KoreCARE ist das globale Service Center von Korenix Technology Co., Ltd. in dem unser professionelles Team jederzeit für Sie bereit steht, um Ihre Probleme schnellstmöglich zu lösen. Die Email Adresse unseres globalen Center ist: KoreCARE@korenix.com.
- Page 14 Introduction JetNet 5010G: Le module JetNet 5010G est un Switch Ethernet Industriel Manageable, qui intègre 7 ports 10/100TX et 3 ports combo pour cuivre Gigabit et SFP avec une transmission jusqu’au Gigabit. JetNet 4510: Le module JetNet 4510 est un Switch Ethernet Industriel Manageable, qui intègre 7 ports 10/100TX et 3 ports 100Mbps Cuivre / 100-FX combo.
-
Page 15: Montage Du Module
3.4 Connexion du transceiver SFP : Branchez le module Fibre optique. Il est recommandé d’utiliser des modules SFP certifiés par KORENIX de type mini GBIC transceiver. Pour le raccordement, croisez chaque canal de transmission au canal opposé comme illustré sur la figure ci-dessous. - Page 16 3.5 Connexion du transceiver de type SC/ST (JetNet 4510f) : Pour le raccordement, croisez le cable cuivre au canal opposé comme illustré sur la figure ci-dessous. Attention : S'assurer que le câble de fibre correspondant au type de fibre Transceiver 3.6 Si vous avez besoin de connecter l’entrée digitale ou la sortie relais, référez vous au câblage d’écrit dans le manuel Utilisateur des modules JetNet.
- Page 17 SSH, s’il vous plaît référez vous au chapitre 3 du Manuel des modules JetNet. Service après vente Korenix KoreCARE est le service central de Korenix Technology’s, ou des professionnels sont prêt à résoudre vos problèmes à tout moment. Adresse E-mail du centre de service Korenix est : KoreCARE@korenix.com...
-
Page 18: Instalación Del Hardware
Introducción JetNet 5010G: El JetNet 5010G en un switch industrial gestionable equipado con 7 puertos 10/100TX y 3 del tipo combo Gigabit cable, 100FX o Gigabit SX/LX. JetNet 4510: El JetNet 4510 en un switch industrial gestionable equipado con 7 puertos 10/100TX y 3 del tipo combo 100Mbps cable, 100FX o 100Mbps SX/LX. - Page 19 Cat.5 de 4 pares. Los interfaces Gigabit TX también soportan auto MDI/MDIX 3.4 Conexión del transceptor SFP: Insertar el modulo transceptor de fibra. Recomendamos el uso de transceptores SFP mini GBIC certificados Korenix. Cruzar el canal de transmisión y recepción en cada extremo como se muestra en la figura siguiente.
- Page 20 3.5 Conecte el tipo transmisor-receptor (JetNet 4510f) de SC/ST: Cruzar el cable de la fibra y recepción en cada extremo como se muestra en la figura siguiente. Atención: Asegúrese de que el cable de fibra coincida con el tipo de fibra-receptor 3.6 Si necesita utilizar la entrada digital o la salida por relé, consultar las instrucciones de conexión en el manual de usuario del JetNet serie.
- Page 21 3. Si desea gestionar el equipo mediante Telnet/SSH consulte el capítulo 3 del manual de usuario. Atención al cliente Korenix KoreCARE es el centro global de servicio técnico de Korenix, donde nuestro personal técnico se encuentra disponible para resolver sus problemas en cualquier momento. El e-mail del centro de servicio es KoreCARE@korenix.com...
-
Page 22: Установка Оборудования
Вступление JetNet 5010G: JetNet 5010G - управляемый промышленный Ethernet коммутатор, имеющий 7 портов 10/100TX и 3 комбинированных порта для передачи данных со скоростью 1 Гбит/с по медному проводу или по оптоволокну через приемопередатчик SFP. JetNet 4510: JetNet 4510 - управляемый промышленный Ethernet коммутатор, имеющий 7 портов... -
Page 23: Установка Устройства
5010G/3010G) TX: Подключитесь к сетевому узлу с помощью 4-х парного кабеля UTP CAT5 серии JetNet. Интерфейс Gigabit TX также поддерживает функцию авто MDI/ MDIX. 3.4 Подключение приемопередатчика SFP. Вставьте оптоволоконный приемопередатчик SFP. Мы рекомендуем использовать сертифицированный Korenix SFP мини GBIC приемопередатчик. Соедините передатчик с приемником, как изображено на рисунке ниже. ATTENTION This is a Class 1 Laser/LED product. -
Page 24: Управление Устройством
3.5 Подключение приемопередатчика SFP типа SC/ST (JetNet 4510f) : Соедините оптоволоконный кабель с приемником, как изображено на рисунке ниже. Внимания: Обеспечить соответствие волоконного кабеля типа Fiber Transceiver 3.6 При необходимости подключения к Цифровым входам или Релейным выходам, см. способ подключения, изложеный в руководстве коммутаторов JetNet. (Для... - Page 25 3. При необходимости управления коммутатором с помощью Telnet/SSH, см. способ подключения, изложеный в руководстве серии JetNet. Обслуживание клиентов Korenix KoreCARE - глобальный центр обслуживания Korenix Technology, где наш профессиональный персонал готов ответить на ваши вопросы в любое время. Адрес электронной почты Глобального Центра Обслуживания...
- Page 27 Patent No. (Taiwan): Granted Invention: I 321415 Granted Invention: I 313547 Utility Model: M339840 Utility Model: M339841 台灣專利 發明第 I 321415 號 發明第 I 313547 號 新型第 M 339841 號 新型第 M 339840 號...
- Page 28 Tel:+886-2-89111000 Fax:+886-2-29123328 Business service:sales@korenix.com Customer service:koreCARE@korenix.com CPQ000N5010101...
