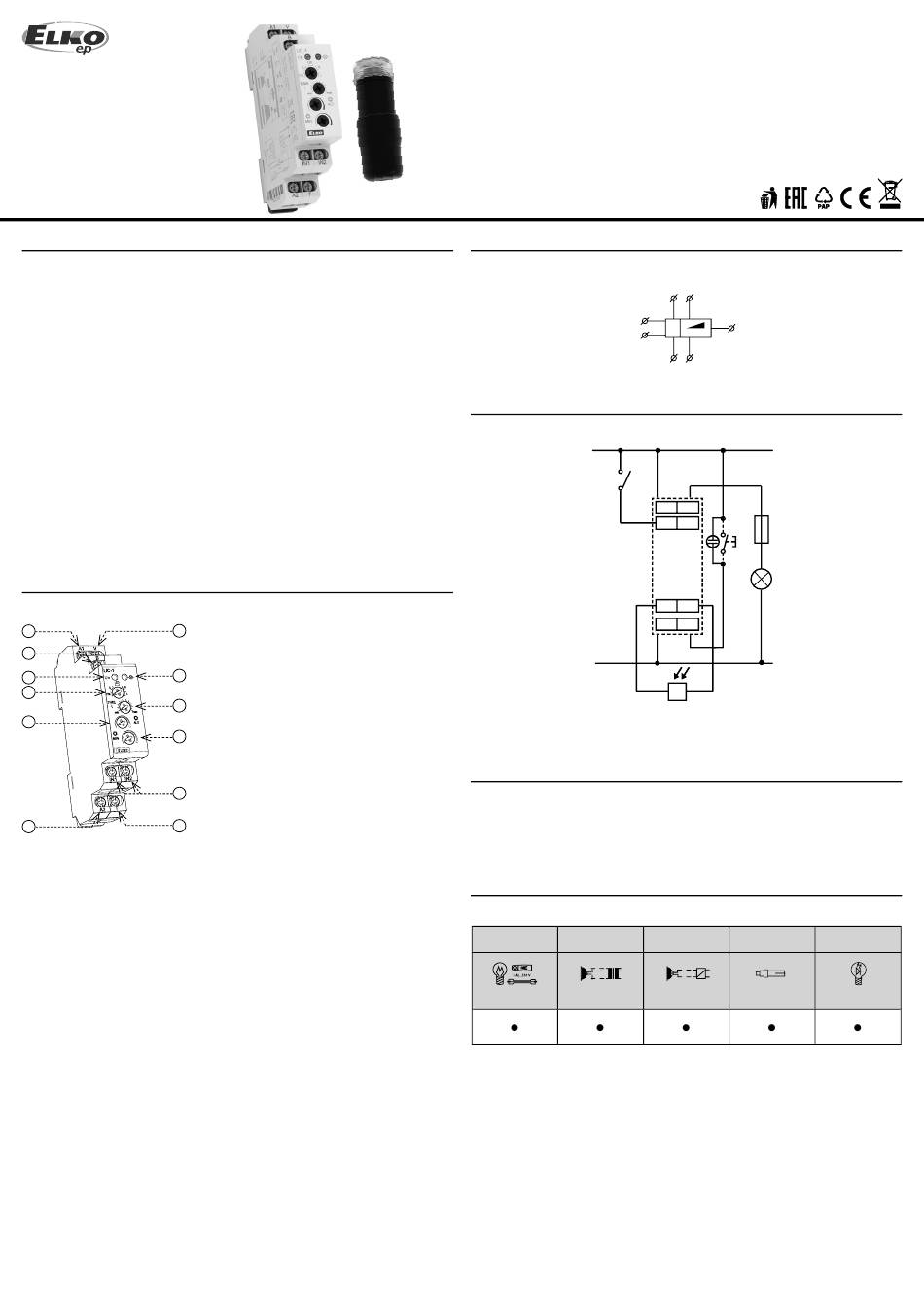

ELKO EP, s.r.o.
Palackého 493
769 01 Holešov, Všetuly
Česká republika
Tel.: +420 573 514 211
e-mail: elko@elkoep.cz
www.elkoep.cz
Made in Czech Republic
02-8/2017 Rev.: 1
Charakteristika
• určen pro stmívání žárovek, halogenových svítidel s vinutým nebo elektronickým
transformátorem, stmívatelných úsporných žárovek a stmívatelných LED
• automaticky reguluje intenzitu osvětlení v místnosti
• externí senzor snímá tuto intenzitu a na základě nastavené hodnoty stmívač snižuje
nebo zvyšuje jas osvětlení
• provozní režimy:
1 - vypnuto
2 - automatická regulace
3 - úklid (max. úroveň osvětlení)
4 - nastavení min. jasu osvětlení
5 - nastavení požadované úrovně osvětlení
• možnost připojení tlačítek s 50 doutnavkami
• blokování automatické regulace externím signálem
• napájecí napětí 230 V AC
• 1-MODUL, upevnění na DIN lištu, třmenové svorky

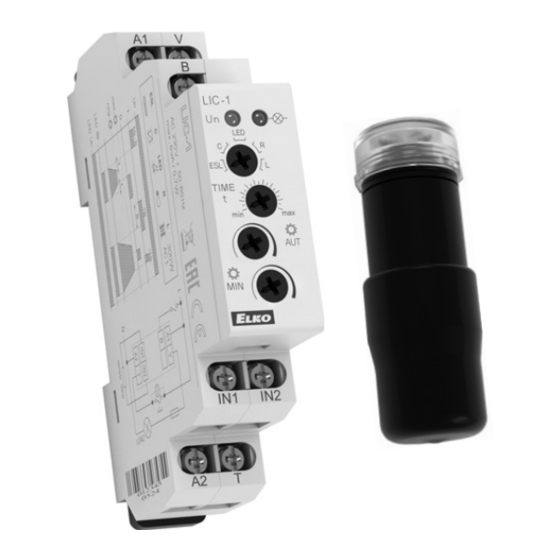

Popis přístroje
6
1
2
7
3
4
8
9
10
11
12
5
1. Napájecí napětí L
2. Blokovací vstup
3. Indikace napájecího napětí
4. Volba typu světelného zdroje
ESL - úsporná žárovka
C - halogenové svítidlo s elektornickým trans-
formátorem
LED - LED žárovka 230 V
R - žárovka 230 V
L - halogenové svítidlo s feromagnetickým
transformátorem
5. Napájecí napětí N
6. Výstup
7. Indikace výstupu
8. Nastavení rychlosti změny jasu při automatické
regulaci
9. Nastavení požadované úrovně jasu při automa-
tické regulaci
10. Nastavení min. jasu
11. Svorky pro připojení čidla
12. Ovládací vstup
LIC-1
Regulátor intenzity osvětlení
Symbol
2
Zapojení
blokování
Doporučení pro montáž
Po stranách přístroje nechat mezeru o min. šířce 0.5 modulu (cca 9 mm) pro lepší
ochlazování přístroje.
Zatížitelnost výrobku
a
R
a) žárovky, halogenové žárovky
b) nízkonapěťové žárovky 12-24V vinuté transformátory
c) nízkonapěťové žárovky 12-24V elektronické transformátory
d) stmívatelné úsporné žárovky
e) stmívatelné LED žárovky, určené pro stmívače s fázovou regulací náběžnou nebo
sestupnou hranou (stmívače s MOSFET)
1 / 2
B
A1
IN1
V
R, L, C, ESL, LED
IN2
T
A2
L
A1
V
B
IN1
IN2
N
T
N
senzor SKS
b
c
L
C
CZ
T 2.5 A doporučené
předřazené jištění
zátěž
d
e
2
ESL
LED
