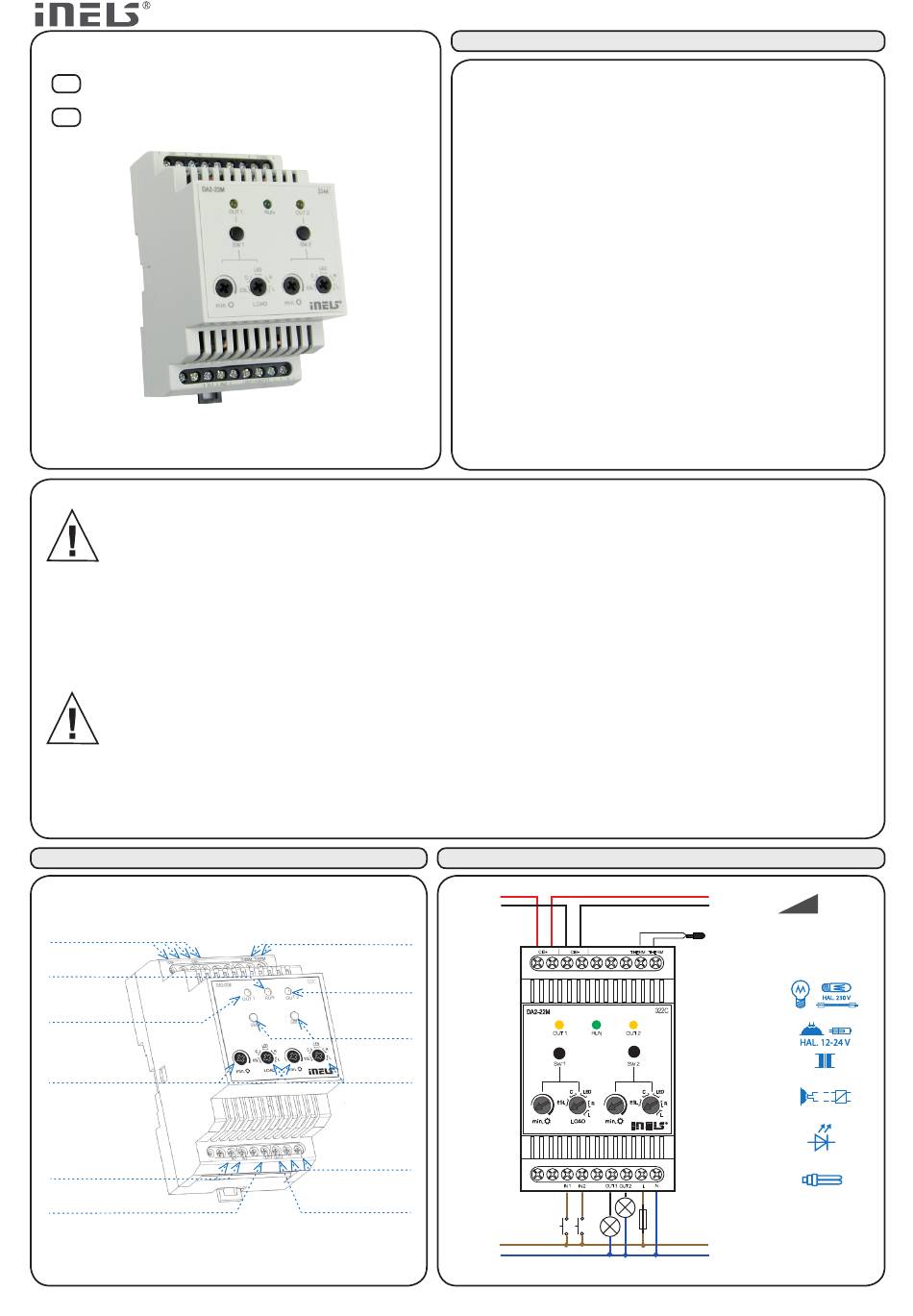

Elko iNels DA2-22M Instruction Manual

NÁVOD K OBSLuZE / INStRuCtION MANuAL
Stmívací dvoukanálový aktor
CZ
Dimming actuator 2-fold
EN
Před instalací přístroje a před jeho uvedením do provozu se seznamte důkladně s montážním návodem k použití. Návod na použití je určen pro montáž
přístroje a pro uživatele zařízení. Návod se musí přiložit k dokumentaci elektroinstalace. Montážní návod naleznete i na webové stránce www.inels.com.
Pozor, nebezpečí úrazu elektrickým proudem! Montáž a připojení mohou provádět pouze pracovníci s příslušnou odbornou elektrokvalifikací při dodržení
platných předpisů. Nedotýkejte se částí přístroje, které jsou pod napětím. Nebezpečí ohrožení života. Při montáži, údržbě, úpravách a opravách je nutné
dodržet bezpečnostní předpisy, normy, směrnice a odborná ustanovení pro práci s elektrickým zařízením. Před zahájením práce na přístroji je nutné, aby
všechny vodiče, připojené díly a svorky byly bez napětí. tento návod obsahuje jen všeobecné pokyny, které musí být aplikovány v rámci dané instalace.
Pro správnou funkci stmívače je důležité jeho chlazení. Stmívač vyvíjí tepelné ztráty asi 1,5% z instalovaného výkonu. Např. při výkonu 1000 W jsou tepelné
ztráty 15 W. Stmívač je chlazený přirozeným prouděním vzduchu, proto je potřebné v rozváděči nebo v rozvodnici zabezpečit proudění vzduchu. Je-li
přístup vzduchu omezen, musí být chlazení zabezpečeno pomocí ventilátoru. Jmenovitá provozní teplota okolí je 35
v jedné řadě, musí být mezi nimi mezera nejméně 2 cm. V rámci kontroly a údržby pravidelně kontrolujte (při vypnutém napájení) - dotažení svorek, -
proudění vzduchu.
Before the device is installed and operated, read this instruction manual carefully and with full understanding. the instruction manual is designated for
mounting the device and for the user of such device. It has to be attached to electro-installation documentation. the instruction manual can be also
found on a web site www.inels.com. Attention, danger of injury by electrical current! Mounting and connection can be done only by a professional with
an adequate electrical qualification, and all has to be done while observing valid regulations. Do not touch parts of the device that are energized. Danger
of life-threat! While mounting, servicing, executing any changes, and repairing it is essential to observe safety regulations, norms, directives and special
regulations for working with electrical equipment. Before you start working with the device, it is essential to have all wires, connected parts, and terminals
de-energized. this instruction manual contains only general directions which need to be applied in a particular installation. to ensure correct function of
the dimmer, its cooling is important. the dimmer creates temperature loss approx 1,5% from installed output. For instance when output is 1000 W the
temperature loss is 15 W. Dimmer is cooled by a natural air flow and therefore it is necessary to ensure such air flow in the switchboard. In case the air
access is restricted, cooling must be ensured by a fan. Rated operating ambient temperature is 35°C. In case of installation of more dimmers in one line,
there has to be a space in-between them – minimally 2cm. In the course of inspections and maintenance, always check (while de-energized) if terminals
are tightened and air flow is sufficient.

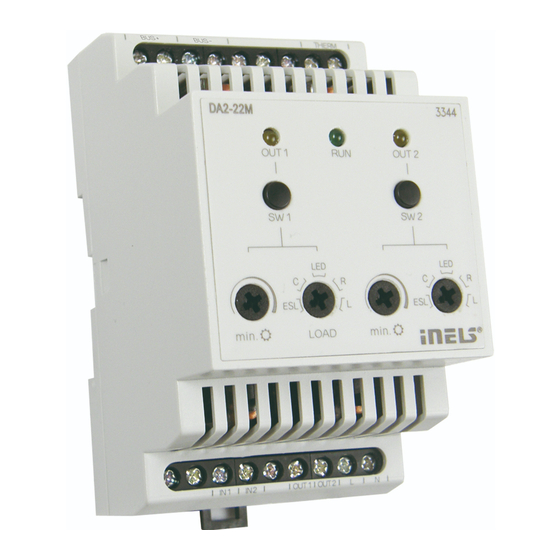

Popis přístroje / Description of divice
Datová sběrnice CIB
Data bus CIB
LED indikace
stavu jednotky
LED indication of
unit´s state
LED indikace
aktivní kanál 1
LED indication
channel 1 active
Nastavení
minimálního jasu
Setting minimum
brightness
Ovládací vstupy
Control inputs
Výstupní kanál 1
Output channel 1
Charakteristika / Characteristics
DA2-22M
- Slouží pro ovládání intenzity světla stmívatelných úsporných zářivek (ESL), LED
žárovek a R, L, C s napájením 230 V, je však možné aktor také použít pro spínání
spotřebičů.
- DA2-22M v sobě integruje 2x binární vstupy, které umožňují připojení napětí
230V AC (tlačítko, vypínač).
- Disponuje 2 polovodičovými řízenými výstupy 230 V AC. Maximální možné
zatížení je 400 VA pro každý kanál
- typ světelného zdroje se nastavuje přepínačem na přední straně přístroje.
- Nastavením min. jasu potenciometrem na přední straně přístroje se eliminuje
blikání různých typů světelných zdrojů.
- tlačítky na předním panelu lze manuálně sepnout či vypnout odpovídající výstup.
- Elektronická nadproudová a tepelná ochrana – vypne výstup při přetížení, zkratu a přehřátí.
- DA2-22M v provedení 3-MODuL je určena pro montáž do rozvaděče, na DIN lištu
EN60715.
- used to control light intensity of energy-saving lamps (ESLs), LEDs and R, L, C with 230 V power
supply, but the actuator can also be used for simple switching
- DA2-22M integrates 2 binary inputs, which allow 230V AC voltage connection
(normal wall switch contacts).
- It has two semiconductor controlled outputs 230 V AC. the maximum possible load is 400 VA
for each channel at AC1 category loads.
- Switching and dimming of outputs (output active) is indicated by permanent
shinning of LED ( one for each fold) on front panel.
- the minimum brightness setting and light source type are set by potentiometer and the
switch on the front of the device. Setting the minimum brightness eliminates flashing of
various types of light sources
- Outputs can be switched ON or OFF manually by buttons on the front panel.
- Electronic overcurrent and thermal protection - switches off the output in case of overload,
short circuit or overheating
- DA2-22M in 3-MODuLE version is designed for mounting into switchboard on
DIN rail EN60715.
3174-02-021/2012 Rev.: 0
Zapojení / Connection
CIB+
CIB -
Vstup pro teplotní
senzor
Input for thermo
sensor
LED indikace
aktivní kanál 2
LED indication
channel 2 active
Ovládací
tlačítka
Control
buttons
Výběr typu
světelného zdroje
Selection of light
source type
Svorky napájecího napětí
230 V AC
terminals of
supply voltage 230 V AC
Výstupní kanál 2
Output channel 2
230V L
N
při zátěží AC1.
C. V případě instalace více stmívačů
0
teplotní senzor tC / tZ
R, L, C , LED, ESL
thermo sensor tC / tZ
typy připojitelných zátěží /
types of connectable loads:
R
odporová
resistive
L
induktivní
inductive
C
kapacitní
capacitive
LED
ESL
upozornění: není dovoleno připojovat
současně zátěže induktivního a kapa-
F 5A citního charakteru!.
Attention: It is not allowed, to connect
loads of inductive and capacitive cha-
-racter, at the same time!.
