Elko Smart EKO05806 Quick Start Manual

no
EKO05806, EKO05808, EKO05814, EKO05668,
EKO06922, EKO06923
ELKO Smart
G H
E
J
GDE12288-00
12/2019
en
A
B
C
D
E
F
C
SmartDim trådløs Vri
no
Tilleggsinformasjon om systemet
Detaljert produktinformasjon er tilgjengelig online i
systemets brukerveiledning: Skann QR-koden
eller følg koblingen.
http://proff.elko.no/elko-smart
For din sikkerhet
FARE FOR ELEKTRISK STØT, EKSPLOSJON
ELLER LYSBUE
Sikker elektrisk installasjon må kun utføres av
faglærte. Faglærte må bevise at de har grundig
kunnskap på følgende områder:
• Tilkobling til installasjonsnettverk
• Tilkobling av flere elektriske enheter
• Legging av elektriske kabler
• Sikkerhetsstandarder, lokale kablingsregler og
forskrifter
Hvis du ikke følger disse instruksjonene, vil det
føre til død eller alvorlig skade.
Bli kjent med produktet

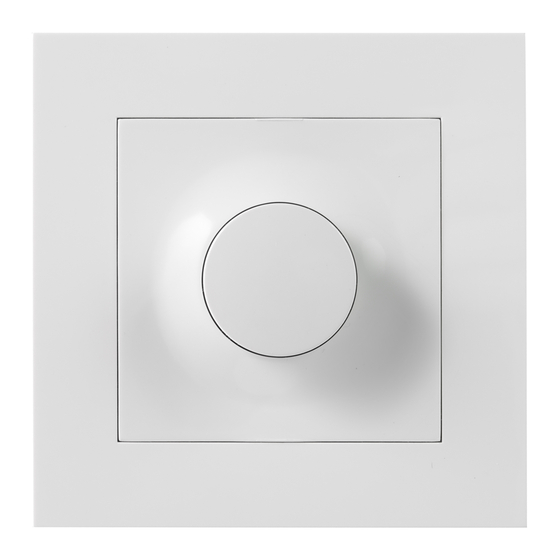

SmartDim trådløs Vri (heretter kalt fjernkontroll) er en
batteridrevet fjernkontroll som lar deg styre og konfigurere
SmartDim 316 (heretter kalt dimmer) uten ELKO
SmartHUB.
Fjernkontrollen kan også ha en batterifri installasjon ved
hjelp av en kompatibel elektronisk transformator (el.no: 66
300 71).
Maksimalt tre fjernkontroller kan brukes til å styre én
dimmer.
Funksjoner
• Gjør at du kan slå på/av og dimme bryteren.
I
• Gjør at du kan justere maks-, minimums- og startlysnivå
for bryteren.
Installere fjernkontrollen
Valg av installasjonssted
Fjernkontrollen kan være:
• Utenpåliggende
• Veggmontert
• Innfelt med en ELKO kombinasjonsplate
Tilkobling av fjernkontrollen til en transformator
Fjernkontrollen er batteridrevet, men kan kobles til en
elektronisk transformator på den bakre rammen (el.nr.:
66 300 71) for batterifri installasjon.
Koble den elektroniske transformatoren til minikontakten
J på baksiden av fjernkontrollen.

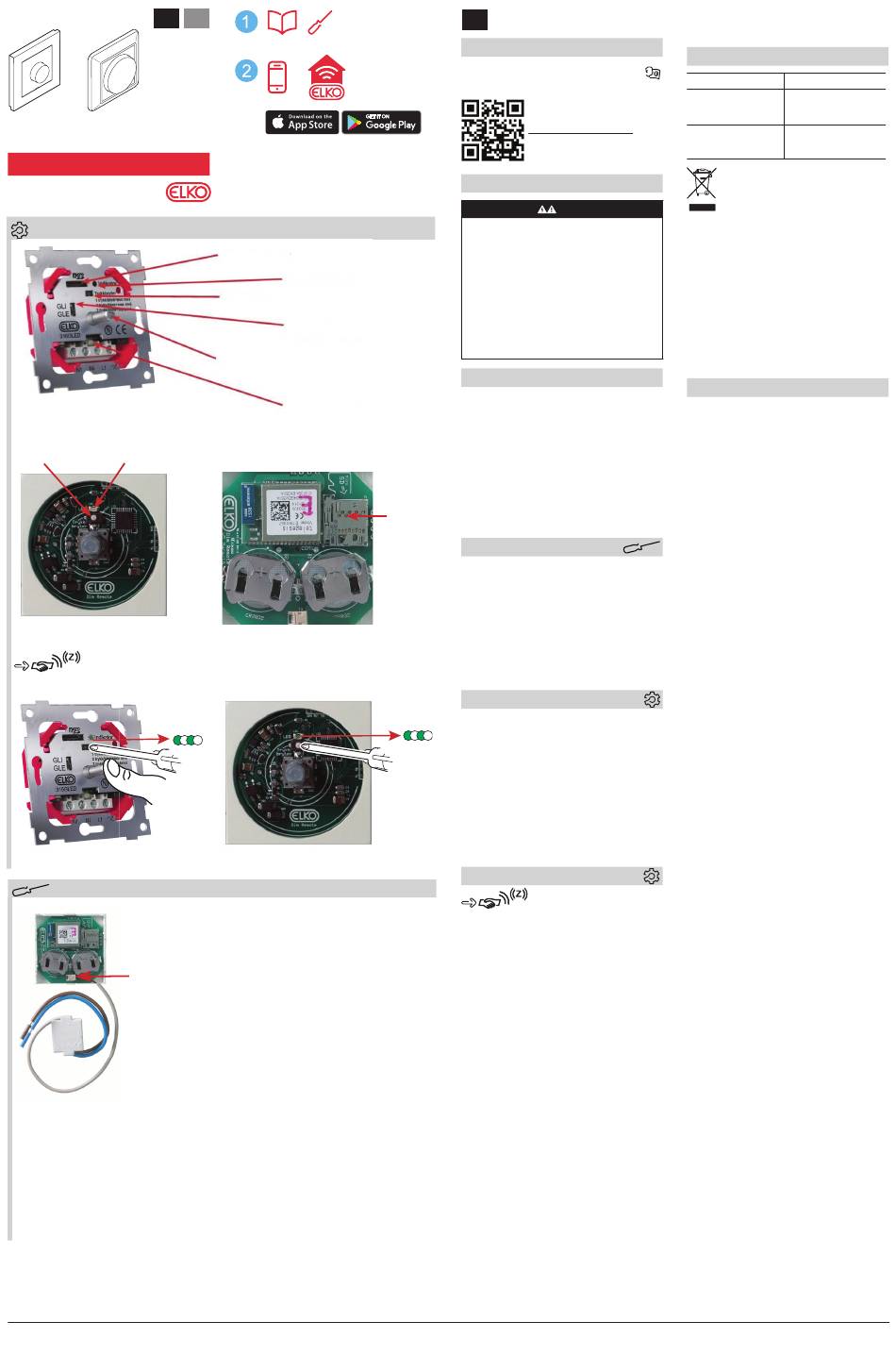

Betjeningselementer
SmartDim 316-dimmer
A Micro SD-kortleser
B Grønn LED-indikator
C Trykknapp
G
D GLE/GLI-bryter for valg av bakre eller fremre kant
E Dimmerknapp
F Hvit LED-indikator
SmartDim trådløs Vri fjernkontroll
G Hvit trykknapp
H Ekstern grønn LED-indikator
I Ekstern micro SD-kortleser
J Kontakt for kompatibel transformator (el.no:66 300
71).
Betjening av fjernkontrollen
Kobling av fjernkontrollen og dimmeren - uten ELKO
SmartHUB
Dimmeren og fjernkontrollen kobles med standard
fabrikkinnstillinger. Følg trinnene nedenfor for å koble til på
nytt eller legge til flere fjernkontroller:
På dimmeren:
1 Trykk lenge på trykknappen C til den grønne LED-
indikatoren B begynner å blinke.
2 Trykk på dimmerknappen E. Dimmeren er nå i
koblingsmodus.
På fjernkontrollen:
1 Trykk lenge på den hvite trykknappen G til den
eksterne grønne LED-indikatoren H begynner å blinke.
2 Vent i 5 til 10 s og test tilkoblingen.
For å legge til flere eksterne enheter (maks tre) gjentar du
prosedyren for hver fjernkontroll.
Oppgraderer programvaren for fjernkontrollen
To oppgraderinger på SD-kortet:
1 Sett inn SD-kortet med Zigbee-programvaren I.
Ekstern grønn LED-indikator H begynner å blinke
2 Vent på at LED-lampen slutter å blinke.
3 Trykk lenge på den hvite trykknappen G. Ekstern grønn
LED-indikator H begynner å blinke
4 Ekstern grønn LED-indikator H blinker i ca. 1 min.
Fjern SD-kortet når blinkingen stopper.
Én oppgradering på SD-kortet:
1 Sett inn SD-kort med programvareoppgradering I.
2 Ekstern grønn LED-indikator H begynner å blinke.
Fjern SD-kortet når blinkingen stopper.
Ekstern Zigbee-oppgradering:
1 Sett inn SD-kortet med Zigbee-programvare I.
2 Trykk lenge på den hvite trykknappen G til den
eksterne grønne LED-indikatoren H begynner å blinke
raskt.
3 Ekstern grønn LED H blinker i ca. 1 min. Fjern
SD-kortet når blinkingen stopper.
Tekniske data
Batteri
Kompatibel
elektronisk
transformator
Maksimalt antall
fjernkontroller koblet
til én dimmer
Ikke kast apparatet i det vanlige
husholdningsavfallet, men lever det på et offentlig
innsamlingssted. Profesjonell gjenvinning
beskytter mennesker og miljø mot mulige
FARE
negative effekter.
Varemerker
• Zigbee er et registrert varemerke for Zigbee Alliance.
®
• Apple og App Store
®
varemerker for Apple Inc.
• Google Play™ Store og Android™ er merkevarenavn
eller registrerte varemerker for Google Inc.
Andre merkevarenavn og registrerte varemerker tilhører de
respektive eierne.
EU-samsvarserklæring
ELKO erklærer herved at dette produktet oppfyller alle
nødvendige krav og andre relevante bestemmelser
i RADIOUTSTYRSDIREKTIVET 2014/53/EU.
Samsvarserklæringen kan lastes ned her: ELKO.no
ELKO
ELKO AS, Sandstuveien 68, 0680 Oslo
Telefon: +47 67 80 73 00, E-mail: elko@elko.no
Pb. 6598 Etterstad, 0607 Oslo
www.elko.no
CR 2032 x 2
el.no: 66 300 71
3
er merkevarenavn eller registrerte
®
1/2
