swingo 955B/1255B silecek bıçağı değişimi

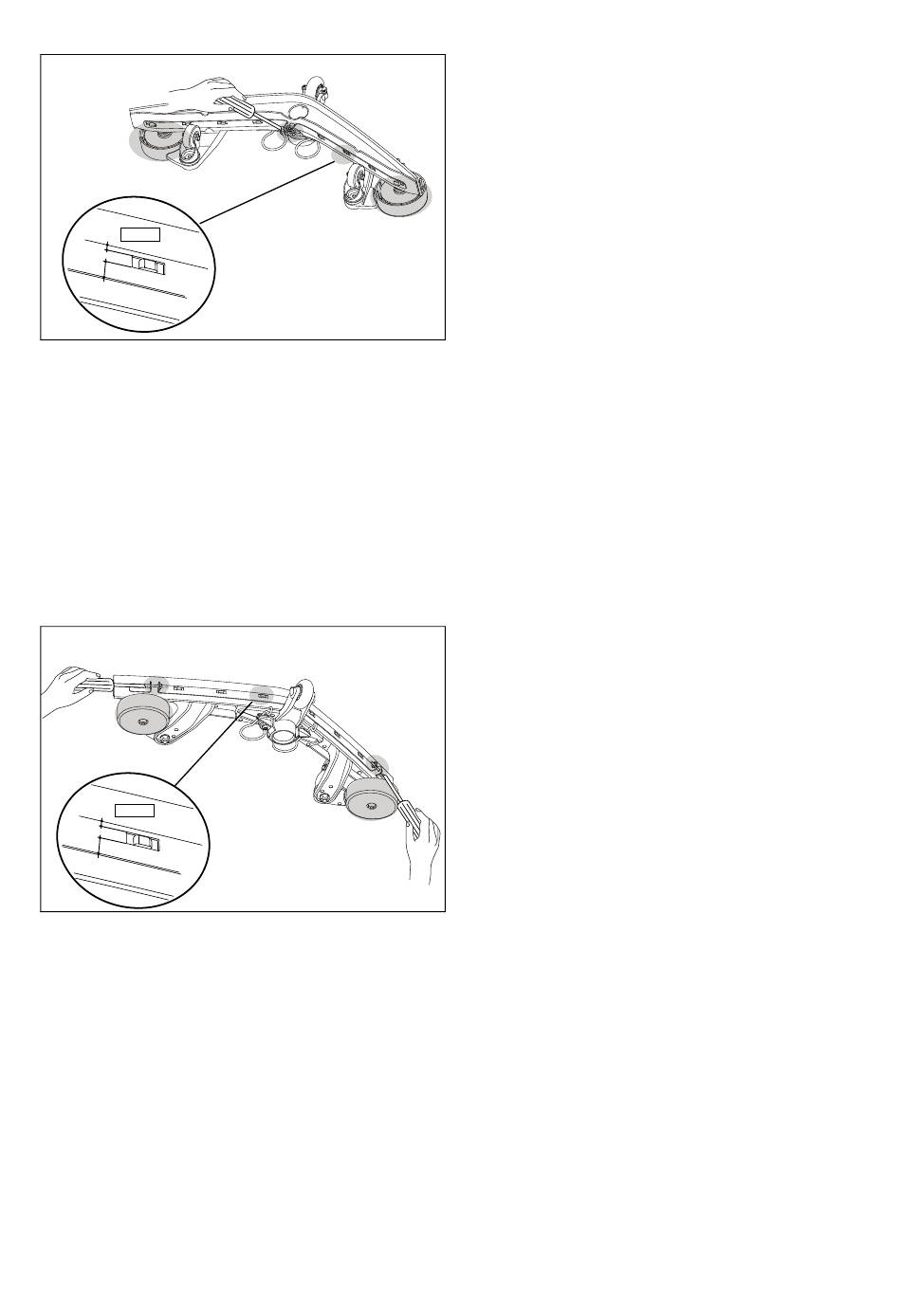

İç çaptaki silecek bıçağı
I
I1
X < Y
X
Y
• Tampon makaraları aşağı bakacak şekilde temiz silici baş-
lık gövdesini sağlam bir yere (masa, zemin, vs.) koyun.
(Detay I1)
• Sıkılaştırma kayışının çıkartılabileceği kadar, 2 bölümlü sı-
kılaştırma kayışının ortasındaki vidayı çözün (tamamen çı-
kartmayın). (Detay I2)
• Silici başlık gövdesini, silecek bıçaklarını ve sıkılaştırma
kayışını musluk suyu altında bir fırçayla temizleyin.
• "Çevrilmiş vaziyette" veya yeni silecek bıçaklarını, silici
başlık gövdesinin üzerine monte edin.
• Sıkılaştırma kayışını doğru pozisyonda tekrar silecek bıça-
ğının (Detay I3) üstüne yerleştirin.
• Sıkılaştırma kayışını gerin. (Detay I2)
Dış yarıçaptaki silecek bıçağı
A
A2
A1
X < Y
X
Y
• Tampon makaraları aşağı bakacak şekilde temiz silici baş-
lık gövdesini sağlam bir yere (masa, zemin, vs.) koyun.
(Detay A1)
• Sıkılaştırma kayışının çıkartılabileceği kadar, 3 bölümlü sı-
kılaştırma kayışının solundaki ve sağındaki vidaları çözün
(tamamen çıkartmayın). (Detay A2)
• Silici başlık gövdesini, silecek bıçaklarını ve sıkılaştırma
kayışını musluk suyu altında bir fırçayla temizleyin.
• "Çevrilmiş vaziyette" veya yeni silecek bıçaklarını, silici
başlık gövdesinin üzerine monte edin.
• Sıkılaştırma kayışını doğru pozisyonda tekrar silecek bıça-
ğının (Detay A3) üstüne yerleştirin.
• Sıkılaştırma kayışını gerin. (Detay A2)
388
I2
I3
I1
A3
A2
A1
