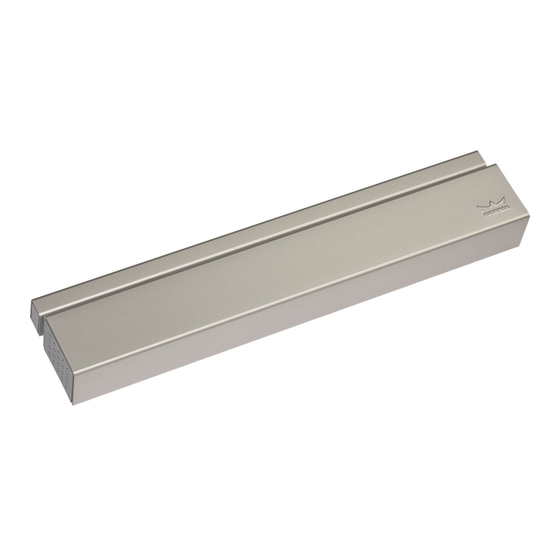

Dorma 96 GSR-EMF Mounting Instructions

DORMA
DORMA
MONTAGEANLEITUNG
Technische Daten EMF 2
Betriebsspannung:
Leistungsaufnahme:
Einschaltdauer:
Auslösemoment:
Türöffnungswinkel:
Die Ansteuerung erfolgt über externe Rauchmeldezentrale
(z.B. DORMA RMZ 2 oder RZ 01 + RM).
Montagevorbereitung
● Türblatt und Rahmen gemäß Maßbild vorbereiten.
(Einbauvorschläge für den DORMA ITS 96 GSR, in
Verbindung mit den gebräuchlichsten Türarten, stellt
Ihnen DORMA auf Anfrage zur Verfügung.)
● Für elektromechanische Feststellung Stromzuführung
von Rauchmeldezentrale legen.
S = Standflügel, G = Gangflügel
Die Gleitschienen sind für DIN-RECHTS- und
DIN-LINKS-Türen verwendbar.
Im folgenden wird die Montage für Standflügel links ge-
zeigt. Bei Standflügel rechts entsprechend vorgehen.
a Montage für Türen, bei denen die Ausfräsung für die
Verbindungsstange von unten erfolgt.
b Montage bei einer Rohrrahmentür, bzw. für Türen, bei
denen die Ausfräsung für die Verbindungsstange von
oben erfolgt.
1a Endkappe aufclipsen.
Rändelschraube der Feststellung in Richtung Türband
drücken und Gleitstück aus der Feststellung ausrasten.
Gleitstück verschieben, um an die mittlere
Befestigungsbohrung zu gelangen.
Standflügel-Gleitschiene in die Ausnehmung einset-
zen und anschrauben.
2a Um die genaue Position der Gangflügel-Gleitschiene
festzulegen, Endkappe an Ausfräsung anhalten und
Gleitschienenende markieren.
Gleitschiene in die Ausnehmung einsetzen.
Rändelschraube der Feststellung in Richtung Türband
drücken und Gleitstück aus der Feststellung ausrasten.
Gleitstück verschieben, um an die Befestigungs-
bohrungen zu gelangen.
Gangflügel-Gleitschiene anschrauben. Gleitstück zu-
rückschieben.
3a Maß X ausmessen.
Verbindungsstange auf das Maß X - 95 mm kürzen.
Verbindungskabel mit Klebeband an der Verbindungs-
4a
stange befestigen.
Verbindungsstange in die Verstellhülse der Gang-
flügel-Gleitschiene und dann in die Aufnahme der
Standflügel-Gleitschiene einstecken - hierbei darf
das Gleitstück nicht am Kipphebel anliegen.
5a Verstellhülse der Gangflügel-Gleitschiene nur soweit
herausdrehen, daß die Verbindungsstange gehalten
wird.
ITS 96 EN 2-4/EN 3-6
+ G 96 GSR-EMF
24 V DC
2,8 W
100 % ED
ca. 25 - 65 Nm bei 90° Öffnungs
winkel (abhängig von der am
Schließer eingestellten Schließkraft).
max. 120°
1b Endkappe aufclipsen.
Rändelschraube der Feststellung in Richtung Türband
drücken und Gleitstück aus der Feststellung ausrasten.
Gleitstück verschieben, um an die mittlere
Befestigungsbohrung zu gelangen.
Standflügel-Gleitschiene in die Ausnehmung einset-
zen und anschrauben.
2b
Um die genaue Position der Gangflügel-Gleitschiene
festzulegen, Endkappe an Ausfräsung anhalten und
Gleitschienenende markieren.
Gleitschiene in die Ausnehmung einsetzen.
Rändelschraube der Feststellung in Richtung Türband
drücken und Gleitstück aus der Feststellung ausrasten.
Gleitstück verschieben, um an die mittlere
Befestigungsbohrung zu gelangen.
Gangflügel-Gleitschiene nur mit einer Schraube be-
festigen.
3b
Maß X ausmessen.
Verbindungsstange auf das Maß X - 95 mm kürzen.
4b Schraube lösen, Gleitstück zurückschieben und
Gangflügel-Gleitschiene wieder herausnehmen.
5b Verbindungskabel mit Klebeband an der Verbindungs-
stange befestigen. Zum Durchführen der
Verbindungs-stange, das Kabelende in das Rohr stek-
ken. Nach dem Durchführen der Stange das Kabel-
ende wieder herausziehen.
Verbindungsstange in die Aufnahme der Standflügel-
Gleitschiene einstecken - hierbei darf das Gleitstück
nicht am Kipphebel anliegen.
6b
Die Gangflügel-Gleitschiene mit der Verstellhülse auf
die Verbindungsstange stecken und die Gleitschiene
in die Ausnehmung einsetzen.
Rändelschraube der Feststellung in Richtung Türband
drücken und Gleitstück aus der Feststellung ausra-
sten.
Gleitstück verschieben, um an die Befestigungs-
bohrungen zu gelangen.
Gangflügel-Gleitschiene anschrauben.
Verstellhülse der Gangflügel-Gleitschiene nur soweit
herausdrehen, daß die Verbindungsstange gehalten wird.
7a Verbindungskabel am Standflügel anschließen.
7b
Verbindungskabel am Standflügel anschließen.
Endkappe aufclipsen.
8a
Verbindungskabel am Gangflügel anschließen.
8b
9 Stromzuführung (24 V DC) anschließen.
Endkappe aufclipsen.
Vor der weiteren Montage darauf achten, daß die Ka-
bel und Klemmen im Hohlraum der Ausfräsung ver-
staut sind, damit diese beim Schließen der Tür nicht
beschädigt werden.
