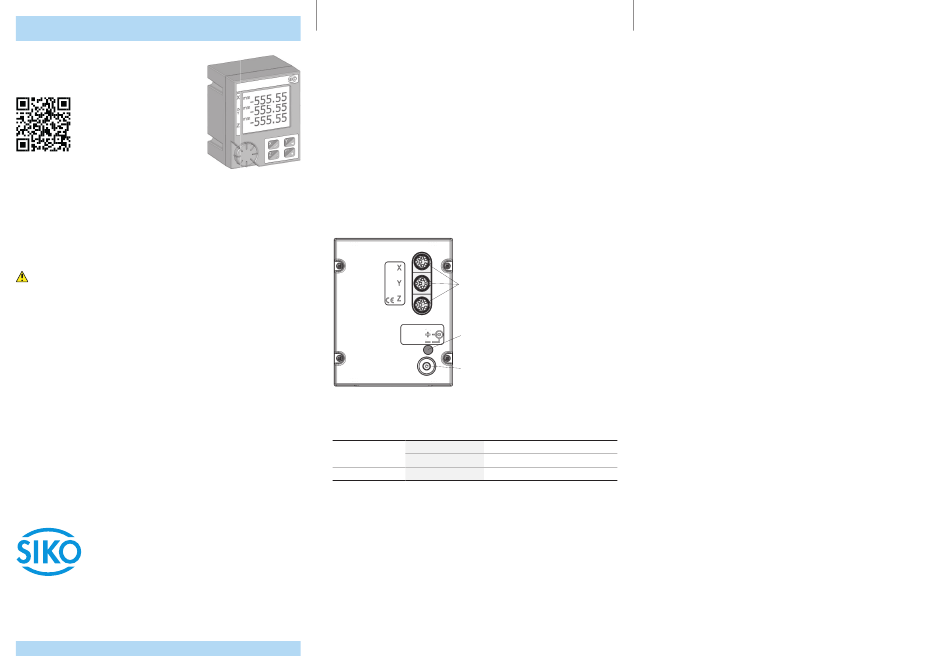

Kurzanleitung
MA523/1

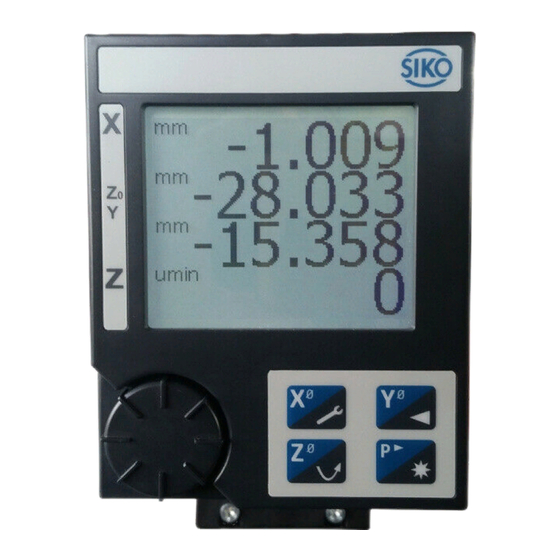

Messanzeige
Ausführlichere Dokumentationen unter
http://www.siko-global.com/p/ma523-1
Allgemeine Hinweise
Vor der Installation, einschließlich in Gefahrenbereichen, lesen Sie die Monta-
geanleitung (Download Internet). Sie enthält die Sicherheitsvorschriften, Hin-
weise und technischen Daten, die bei der Installation zu beachten sind. Ände-
rungen sind vorbehalten.
Vorsicht
Damit dieses Produkt zuverlässig funktioniert, muss es sachgemäß transpor-
tiert, aufbewahrt, positioniert und montiert werden. Es muss mit Sorgfalt
betrieben und gewartet werden. Nur entsprechend qualifiziertes Personal darf
dieses Produkt installieren und betreiben.
Sicherheitshinweise
Aus Sicherheitsgründen ist es wichtig, dass Sie die folgenden Punkte lesen und
verstehen, bevor Sie das System installieren:
• Installation, Anschluss, Inbetriebnahme und Wartung ist von Personal aus-
zuführen, das entsprechend qualifiziert ist.
• Es liegt in der Verantwortung des Kunden, dass das betreffende Personal vor
der Installation des Gerätes die Anweisungen und Richtungsangaben in die-
ser Anleitung und in der Montageanleitung versteht und befolgt.
• Es liegt in der Verantwortung des Kunden, sicherzustellen, dass die Magnet-
bandanzeige richtig angeschlossen und konfiguriert ist.
• Reparatur und Wartung ist nur von Personal durchzuführen, das von SIKO
besonders geschult wurde.
SIKO GmbH
Weihermattenweg 2
Telefon: + 49 7661 394-0
79256 Buchenbach
Telefax: + 49 7661 394-388
www.siko-global.com
Service: support@siko.de
MA523/1 · Datum 04.02.2016 · Art. Nr. 88584 · Änd. Stand 32/16
Montage Messanzeige
Gerät über die Gewindebohrungen (2x M3, 7 tief) an der Unterseite oder mittels
des Magnethalters auf einer ebenen Arbeitsfläche befestigen (Befestigungs-
maße siehe Datenblatt).
Elektrische Installation
Der Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht
auf die Magnetbandanzeige oder dessen Anschlussleitung einwirken können!
• Das System in möglichst großem Abstand von Leitungen einbauen, die mit
Störungen belastet sind. Schirmbleche oder metallisierte Gehäuse verwen-
den.
Anschluss Sensor
Der Anschluss eines Sensors MS100/1 oder MS500 an die MA523/1 erfolgt über
eine 6-polige Buchse. Die Montage des Sensors sowie die Verlegung des Sensor-
kabels wird in der Benutzerinformation zum Sensor erläutert.
Anschluss
Anschlüsse Magnetsensoren
Anschluss Drehzahlmessung
mittels Klinkenstecker (nicht
im Lieferumfang enthalten)
Anschluss Spannungsversorgung (Ste-
ckernetzteil 100 ... 240 V AC im Liefer-
umfang enthalten)
Technische Daten
Elektrische Daten
Ergänzung
Betriebsspannung
10 ... 30 V DC
verpolsicher, Hohlstecker 4 mm/1.7 mm
100 ... 240 V AC
Steckernetzteil im Lieferumfang
Stromaufnahme
~150 mA
