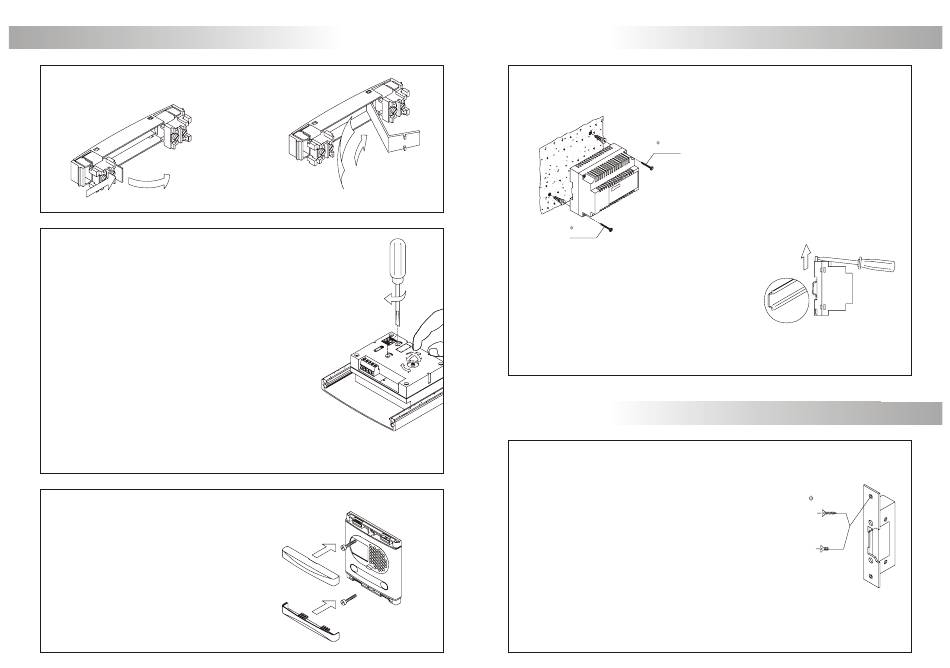

INSTALACIÓN DE LA PLACA
C
olocar las etiquetas identificativas de los pulsadores.
Abrir la ventana del
porta-etiquetas.
A
justes finales.
Si tras la puesta en marcha del equipo considera que
el volumen de audio no es adecuado, realice
los ajustes necesarios tal y como muestra el dibujo.
La telecámara dispone de un mecanismo de orientación
horizontal y vertical. Si la orientación no fuese
la correcta, corrija su posición.
Si la iluminación que incorpora la telecámara es insuficiente,
puede activar una iluminación exterior conectando
un relé R-3 de 12Vc.c. entre los terminales '+H' y 'L2'
del módulo de sonido.
C
errar la placa.
Fijar la placa a la caja de empotrar mediante
los tornillos suministrados.
Finalizar el montaje de la placa colocando
los cabezales a presión.
7 8
D
Colocar la etiqueta
y cerrar.
D
INSTALACIÓN DEL ALIMENTADOR
etalle de la instalación del alimentador FA-805.
Instale el alimentador en un lugar seco y protegido.
3,5 x 50 Recuerde que la normativa vigente obliga a
DIN-7971
proteger el alimentador con un interruptor
magnetotérmico y a conectarlo a una toma
de tierra.
Para instalar el alimentador en pared, realizar dos agujeros
de 6mm. de diámetro, e introducir los tacos. Sujetar el
alimentador mediante los tornillos especificados.
3,5 x 50
DIN-7971
El alimentador puede instalarse en guía DIN 46277
realizando una leve presión. Para sacar el alimentador
de la guía utilizar un destornillador plano
y hacer palanca tal y como muestra el dibujo.
El alimentador precisa de 7 elementos en la guía.
Coloque la tapa de protección una vez cableados los terminales de entrada.
INSTALACIÓN DEL ABREPUERTAS
etalle de la instalación del abrepuertas.
Si el abrepuertas va a ser instalado en una puerta metálica,
utilice una broca de 3,5mm y rosque el agujero realizado.
Si la instalación se realiza sobre puerta de madera,
utilice una broca de 3mm.
IMPORTANTE: el abrepuertas debe ser de 12V corriente contínua.
Si usted dispone de un abrepuertas de corriente alterna,
utilice un relé R-3 tal y como se muestra en la página 26.
DIN 46277
3,5 x 25
DIN-7972
M 4 x 8
DIN-963
