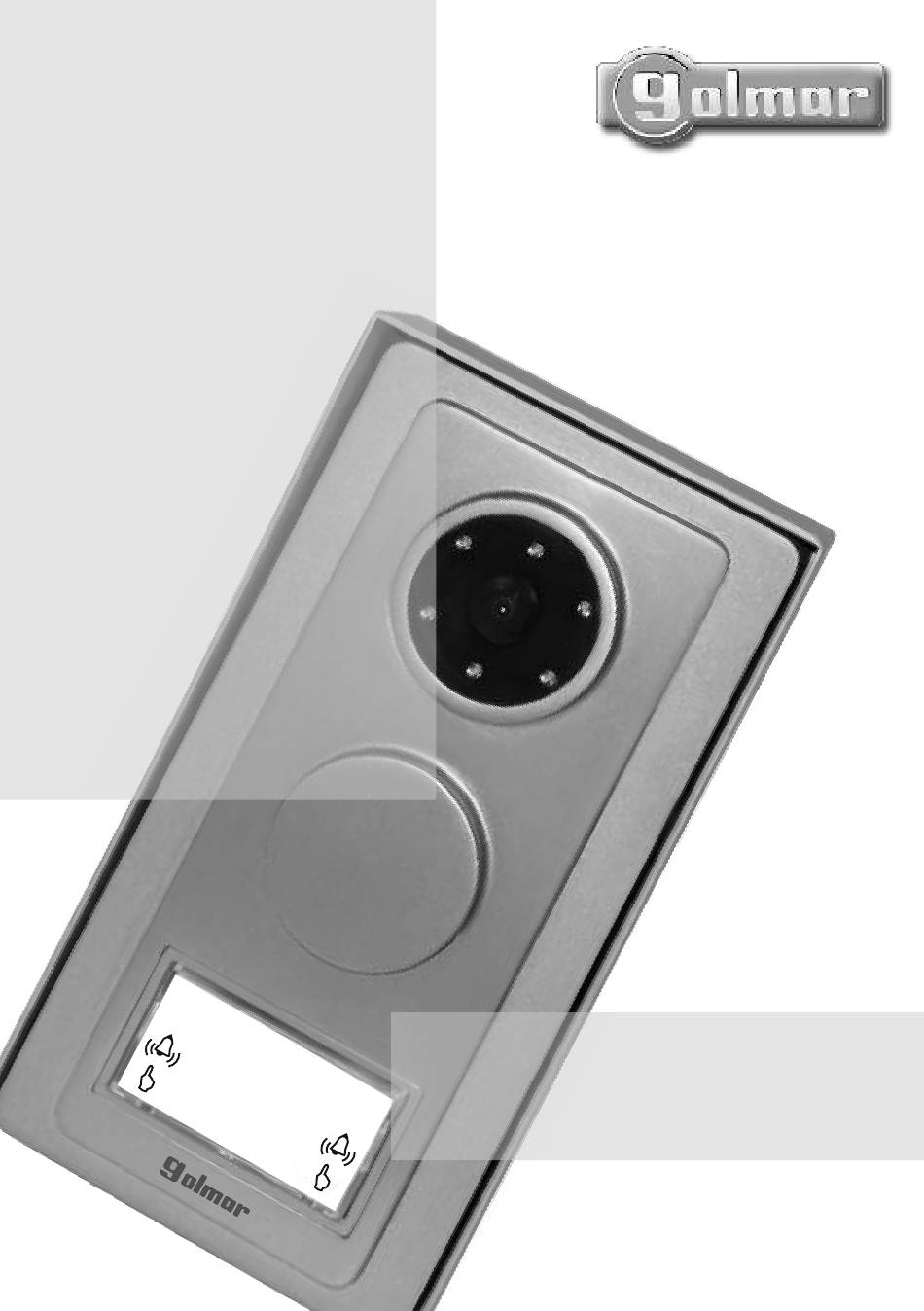

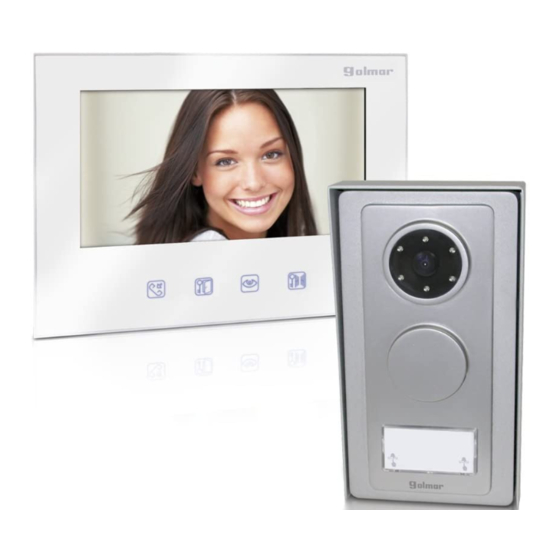

- Page 1 T1370ML rev.0113 Kits Videoportero instalación 2 hilos SV-1370 SII Color manual de instalación manual de instalación version français (page 16) english version (page 32) Cod. 50124556...
-
Page 2: Table Of Contents
INTRODUCCIÓN Ante todo le agradecemos y felicitamos por la adquisición de este producto fabricado por Golmar. Nuestro compromiso por conseguir la satisfacción de clientes como usted queda manifiesto por nuestra certificación ISO-9001 y por la fabricación de productos como el que acaba de adquirir. -
Page 3: Características Del Sistema
CARACTERÍSTICAS DEL SISTEMA Sistema de videoportero con instalación simplificada (bus de 2 hilos polarizados). Hasta 2 placas de acceso. O Hasta 2 monitores por instalación. Tonos telefónicos para confirmación de llamada. Distancia máxima entre placa y monitor: 100m. Distancia máxima entre alimentador y monitor: 20m. Apertura de puerta temporizada durante 2 segundos. -
Page 4: Descripción
DESCRIPCIÓN DE LA PLACA escripción de la placa PVS-1220. CV C Tornillos de fijación del frontal metálico (x2). Pulsador de llamada. Etiqueta del pulsador de llamada. Orificios de fijación a pared (x2). Entrada de cables. Ajuste del nivel de audio del monitor. Ajuste del nivel de audio de la placa. - Page 5 INSTALACIÓN DE LA PLACA bicación de la placa. 1850 1650 1450 Ubique la parte superior de la placa a una altura de 1,65m. La placa ha sido diseñada para soportar las diversas condiciones ambientales. Sin embargo, recomendamos tomar precauciones adicionales para prolongar la vida de la misma, como el uso de la visera suministrada o su emplazamiento en un lugar cubierto.
-
Page 6: Ubicación
INSTALACIÓN DE LA PLACA olocar la placa. Presentar la placa a pared, colocando la parte superior de la placa a 1,65m. del suelo y pasar los cables de instalación a través de la entrada de cables. Realizar dos agujeros de 6mm. de diámetro, uno ubicado en la parte superior de la placa y el otro en la parte inferior y fijar la placa mediante los tacos y tornillos suministrados. -
Page 7: Etiqueta Pulsador
INSTALACIÓN DE LA PLACA tiqueta pulsador de llamada. Para personalizar la etiqueta del pulsador de llamada, utilice un destornillador plano para acceder a la etiqueta, sacando la tapa frontal del pulsador, ver figura A y B . La etiqueta es ahora accesible para marcar un texto, ver figura C . Para finalizar vuelva a colocar la tapa frontal en el pulsador realizando una leve presión hasta escuchar un click en ambos lados de la tapa frontal, ver figura D . -
Page 8: Instalación
Este dispositivo ha sido exclusivamente diseñado para la alimentación del kit de video SV-1370 SII Color de la marca Golmar. Golmar no se responsabilizará de los daños causados por un uso inadecuado o por su utilización en equipos para los cuales no ha sido diseñado. Instalar el alimentador siguiendo las normativas vigentes en su país. -
Page 9: Descripción
DESCRIPCIÓN DEL MONITOR escripción del monitor 1370 SII Color. C A U T I O N RISK OF ELECTRIC SHOCK DO NOT OPEN INSTALL IN A WELL VENTILATED AREA INSTALL AWAY FROM MOISTURE OR HIGH TEMPERATURE DO NOT OPEN, RISK OF ELECTRIC SHOCK 1370 SII COLOR 7"... -
Page 10: Regulación De Volumen
DESCRIPCIÓN DEL MONITOR ulsadores de función. Pulsador de inicio y finalización de comunicación o intercomunicación (sólo en equipos con monitor adicional, ver página 12 y 13 para su descripción y conexión). Pulsador de activación del abrepuertas. Durante los procesos de recepción de llamada, comunicación y auto-encendido, permite activar el abrepuertas. -
Page 11: Ubicación Del Soporte De Fijación
INSTALACIÓN DEL MONITOR etirar el soporte de fijación. PRECAUCIÓN RESGO DE CHOQUE ELÉCTRICO NO ABRIR C A U T I O N RISK OF ELECTRIC SHOCK DO NOT OPEN INSTALAR EN AREA BIEN VENTILADA INSTALL IN A WELL VENTILATED AREA INSTALL AWAY FROM MOISTURE OR HIGH TEMPERATURE EVITE INSTALAR EN AREAS HUMEDAS O TEMPERATURAS ALTAS DO NOT OPEN, RISK OF ELECTRIC SHOCK... -
Page 12: Cableado
INSTALACIÓN DEL MONITOR ableado del monitor. Conectar los cables de la instalación a la regleta del monitor, siguiendo las indicaciones de los esquemas de instalación. olocar el monitor. Colocar el monitor haciendo coincidir los agujeros de la base del monitor con las pestañas de sujeción del soporte. -
Page 13: Ajustes De La Pantalla
INSTALACIÓN DEL MONITOR justes de la pantalla. Durante los procesos de recepción de llamada, comunicación o auto-encendido, permite el ajuste del brillo, contraste y color del monitor a través del pulsador de menú/desplazamiento y pulsadores de incrementar o decrementar (el valor de la opción seleccionada) situados en la zona inferior izquierda del monitor, (ver página 8). -
Page 14: Esquemas De Instalación
ESQUEMAS DE INSTALACIÓN na o dos puertas de acceso. PVS-1220 1370 SII FA-122 Principal 230Vc.a. PVS-1220 12Vc.c. 12Vc.c. IMPORTANTE: Instalar s olo el monitor compatible 1370 SII Color (cód. 11600002) onexión de un monitor adicional. 1370 SII 1370 SII FA-122 Principal Secundario 230Vc.a. -
Page 15: Tabla De Secciones
ESQUEMAS DE INSTALACIÓN abla de secciones. Secciones hasta Borne 10m. 20m. 100m. P+, P-, P1+, P1-, P2+, P2- 1,00mm² 1,50mm² 1,50mm² 1, 2, 3 1,00mm² CV, CV 1,50mm² onexión de un abrepuertas de corriente alterna, mediante el uso de un transformador TF-104 y un relé SAR-12/24. PVS-1220 TF-104 SAR-12/24... -
Page 16: Solución De Averías
SOLUCIÓN DE AVERÍAS O No funciona nada. w Comprobar la tensión de salida del alimentador entre los bornes ' ' y '+' es de – 17Vcc. Si no es así, desconecte el alimentador de la instalación y vuelva a medir la tensión. Si ahora es correcta, es que hay un cruce en la instalación. - Page 17 T1370ML rev.0113 Kits Portier Vidéo Installation 2 fils SV-1370 SII Couleur Manuel d’installation Cod. 50124556...
-
Page 18: Introduction
INTRODUCTION Nous tenons, tout d’abord à vous remercier et à vous féliciter pour l’acquisition de ce produit fabriqué par Golmar. La technologie avancée des composants qui constitue ce produit ainsi que notre certification ISO9001, assurent aux clients et utilisateurs un haut niveau de prestations et une satisfaction totale dans le fonctionnement de ce portier audio. -
Page 19: Caractéristiques Du Système
CARACTÉRISTIQUES DU SYSTÈME Système de portier vidéo avec installation simplifiée (bus de 2 fils polarisés). Jusqu'à 2 plaques de rue. O Jusqu'a 2 moniteurs par installation. Tonalités pour confirmation d'appel. Distance maximum entre la plaque et le dernier moniteur: 100m. Distance maximum entre alimentation et moniteur: 20m. -
Page 20: Description
DESCRIPTION DE LA PLAQUE DE RUE escription de la plaque de rue PVS-1220. CV C Des vis de fixation de frontale métallique (x2). Poussoir d'appel. Étiquette du poussoir d'appel. Trou de fixation (x2). Entrée pour câblage. Ajustement du niveau d'audio du moniteur. Ajustement du niveau d'audio de la plaque. - Page 21 INSTALLATION DE LA PLAQUE DE RUE mplacement de la plaque de rue. 1850 1650 1450 Placer la partie supérieure de la plaque a une hauteur approximative de 1.65m. La plaque a été faite pour supporter différentes conditions. Cependant, nous recommandons de prendre certaines précautions pour prolonger la durée de vie du produit, comme l'usage de la visière ou son emplacement dans un lieu couvert.
-
Page 22: Emplacement
INSTALLATION DE LA PLAQUE DE RUE lacer la plaque de rue. Installer le plaque de rue directement sur un mur, en plaçant la partie supérieure de la plaque a une hauteur approximative de 1.65m. et passer les câbles d'installation par l'entrée de câbles. -
Page 23: Étiquette Du Poussoir D'appel
INSTALLATION DE LA PLAQUE DE RUE tiquette du poussoir d'appel. Pour personnaliser l'étiquette du poussoir d'appel, utilisez un tournevis plat pour accéder à l'étiquette, voir dessin A et B . L'étiquette est maintenant accesible pour marquer un texte, voir dessin C . Terminer fixant e couvercle frontal dans le poussoir d'appel effectuant une légère pression jusqu'a écouter un click dans les deux côtés du couvercle frontal, voir dessin D . -
Page 24: Installation
Ce dispositif a été développé pour être utilisé exclusivement sur le kit de vidéo SV -1370 SII Couleur de la marque Golmar. Golmar ne peut être tenu responsable des dommages causés par une utilisation inappropriée ou un usage autre que spécifié. Installer l'appareil conformément aux normes en vigueur du pays. -
Page 25: Description
DESCRIPTION DU MONITEUR escription du moniteur 1370 SII C ouleur C A U T I O N RISK OF ELECTRIC SHOCK DO NOT OPEN INSTALL IN A WELL VENTILATED AREA INSTALL AWAY FROM MOISTURE OR HIGH TEMPERATURE DO NOT OPEN, RISK OF ELECTRIC SHOCK 1370 SII COLOR 7"... -
Page 26: Réglage De Volume
DESCRIPTION DU MONITEUR oussoirs-fonction. Poussoir de début et fin de communication ou d'intercommunication (seulement opérationnel pour un équipement avec un moniteur supplémentaire, voir page 28 et 29 pour sa description et connexion). Poussoir d'activation d'overture des portes. D urant le processus d'appel, communication ou d'auto-allumage , permet d 'activer la... -
Page 27: Emplacement Support De Fixation
INSTALLATION DU MONITEUR etirer le support de fixation. PRÉCAUTION RISQUE DE CHOC ÉLECTRIQUE NE P AS OUVRIR C A U T I O N RISK OF ELECTRIC SHOCK DO NOT OPEN INSTALLER DANS UN ENDROIT BIEN AERE INSTALL IN A WELL VENTILATED AREA INSTALL AWAY FROM MOISTURE OR HIGH TEMPERATURE INSTALLER DANS UN ENDROIT SEC ET SANS RISQUE DE DO NOT OPEN, RISK OF ELECTRIC SHOCK... -
Page 28: Câblage
INSTALLATION DU MONITEUR âblage du moniteur. Connecter les câbles d'installation à le bornier de connexion du moniteur, en suivant les indications des schémas d'installation. lacer le moniteur Placer le moniteur alignant les trous de fixation du moniteur avec les crochets du support de fixation. -
Page 29: Ajustements De L'écran
INSTALLATION DU MONITEUR justements de l'écran urant le processus d'appel, communication ou d'auto-allumage permet le r églage de luminosité, contraste, et couleur du moniteur à travers du bouton de menu/déplacement et des boutons de augmenter ou décrémenter (la valeur de l'option sélectionnée) situés dans la zone inférieure gauche du moniteur, (voir page 24). -
Page 30: Schémas D'installation
SCHEMA D'INSTALLATION ne ou deux portes d'accès. PVS-1220 1370 SII FA-122 Principal 230Vc.a. PVS-1220 12Vc.c. 12Vc.c. IMPORTANT: Installer seulement le moniteur compatible 1370 SII Couleur (code 11600002) onnexion d'un moniteur supplémentaire. 1370 SII 1370 SII FA-122 Principal Secondaire 230Vc.a. Vers les plaques de rue IMPORTANT: Installer seulement le moniteur compatible 1370 SII Couleur (code 11600002) -
Page 31: Tables De Sections
SCHEMA D'INSTALLATION ables de sections. Sections jusqu'à Borne 10m. 20m. 100m. P+, P-, P1+, P1-, P2+, P2- 1,00mm² 1,50mm² 1,50mm² 1, 2, 3 1,00mm² CV, CV 1,50mm² onnexion d'une gâche électrique à courant alternatif, aux moyens de l'utilisation d'un transformateur TF-104 et un relais SAR-12/24. PVS-1220 TF-104 SAR-12/24... -
Page 32: Résolution Des Problèmes
RÉSOLUTION DES PROBLÈMES O Rien ne fonctionne. w Vérifier la tension de sortie entre les bornes ' - ' et ' + ' de l'alimentation. Celle-ci doit être comprise entre 17Vc.c. Si ce n'est pas le cas, déconnecter l'alimentation de l'installation et mesurer la tension. - Page 33 T1370ML rev.0113 Video door entry system Kits 2 wires installation SV-1370 SII Colour Instructions manual Cod. 50124556...
-
Page 34: Introduction
INTRODUCTION First of all we would like to thank and congratulate you for the purchase of this product manufactured by Golmar. The commitment to reach the satisfaction of our customers is stated through the ISO-9001 certification and for the manufacturing of products like this one. -
Page 35: System Characteristics
SYSTEM CHARACTERISTICS Video door entry system with simplified installation (polarised 2 wire bus). Up to 2 access door panel. O Up to 2 monitors per installation. Acoustic call acknowledgment signals. Maximum distance between the door panel and the last monitor: 100m. Maximum distance between power supply and monitor: 20m. -
Page 36: Description
DOOR PANEL DESCRIPTION oor panel description PVS-1220. CV C Screws of fixation of the aluminium front (x2). Call push button. Label push button. Wall attachment hook (x2). Wiring input hole. Monitor audio adjustment. Door panel audio adjustment. Colour telecamara. Installation terminals. Microphone. - Page 37 DOOR PANEL INSTALLATION oor panel positioning. 1850 1650 1450 The upper part of the door panel should be placed at 1,65m. The door panel has been designed to be placed under most of the environmental conditions. However it´s recommended to take additional cautions, like the use of the supplieed rainproof cover or the installation under a covered place.
-
Page 38: Location
DOOR PANEL INSTALLATION lace the door panel. Face the door panel to the wall by placing the top at 1,65m. height and insert the installation wires through the cables entry. Drill two holes of 6mm. diameter and insert the wallplugs. Fix the door panel with especified screws. -
Page 39: Push Button Label
DOOR PANEL INSTALLATION ush button label. To costomize the push button label, insert a flat screwdriver to accede to the label, remove the push button front cover, see picture A & B . The label is now accesible to mark a text, see picture C . -
Page 40: Characteristics
This device has been exclusively designed to be used on Golmar Kit video SV-1370 SII Colour Golmar will not be responsible of the possible damages caused for an improper use or when used for other purposes than the specified. Install the power supply according to your country rules. -
Page 41: Description
MONITOR DESCRIPTION escription 1370 SII Color monitor. C A U T I O N RISK OF ELECTRIC SHOCK DO NOT OPEN INSTALL IN A WELL VENTILATED AREA INSTALL AWAY FROM MOISTURE OR HIGH TEMPERATURE DO NOT OPEN, RISK OF ELECTRIC SHOCK 1370 SII COLOR 7"... -
Page 42: Function Push Buttons
MONITOR DESCRIPTION unction push buttons. Push button to stablish / finish audio communication or intercom function (only available on systems with additional monitor, for description and connection see page 44 & 45). Push button to activate the lock release. During call reception, communication and autoswitch-on processes, it allows lock release activation. -
Page 43: Location Bracket Installation
MONITOR INSTALLATION emove the bracket installation. CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN C A U T I O N RISK OF ELECTRIC SHOCK DO NOT OPEN INSTALL IN A WELL VENTILATED AREA INSTALL IN A WELL VENTILATED AREA INSTALL AWAY FROM MOISTURE OR HIGH TEMPERATURE INSTALL AWAY FROM MOISTURE OR HIGH TEMPERATURE DO NOT OPEN, RISK OF ELECTRIC SHOCK... -
Page 44: Wiring
MONITOR INSTALLATION onitor wiring. Connect the installation wires to the terminal connector, according to the installation diagrams. ix the monitor. Place the monitor align attaching holes of the monitor with the attachment hooks of the bracket installation. With help of a plain screwdriver, fix the monitor with especified screws, as shown on the picture. -
Page 45: Ring Tone Selection
MONITOR INSTALLATION creen settings. During call reception, communication and autoswitch-on processes, it allows adjust the b rightness, contrast and colour of the screen with menu/select push button and increase or decrease push buttons, (the value of the selected option) placed in the low left zone of the monitor, (see page 40). -
Page 46: Installation Diagram
INSTALLATION DIAGRAM ne or two door panels. PVS-1220 1370 SII FA-122 Master 230Va.c PVS-1220 12Vd.c. 12Vd.c. IMPORTANT: Only use compatible 1370 SII Colour monitor (code 11600002). onnection of an additional monitor. 1370 SII 1370 SII FA-122 Master Slave 230Vc.a. To the door panel(s) IMPORTANT: Only use compatible 1370 SII Colour monitor (code 11600002). -
Page 47: Sections Chart
INSTALLATION DIAGRAM ections chart. Distance up to Terminal 10m. 20m. 100m. P+, P-, P1+, P1-, P2+, P2- 1,00mm² 1,50mm² 1,50mm² 1, 2, 3 1,00mm² CV, CV 1,50mm² onnection of an a.c. lock release by using TF-104 transformer and SAR-12/24 relay. PVS-1220 TF-104 SAR-12/24... -
Page 48: Troubleshooting Hints
Check the lock release and its wiring. golmar@golmar.es www.golmar.es Golmar se reserva el derecho a cualquier modificación sin previo aviso. Golmar se réserve le droit de toute modification sans préavis. Golmar reserves the right to make any modifications without prior notice.
