RMW10

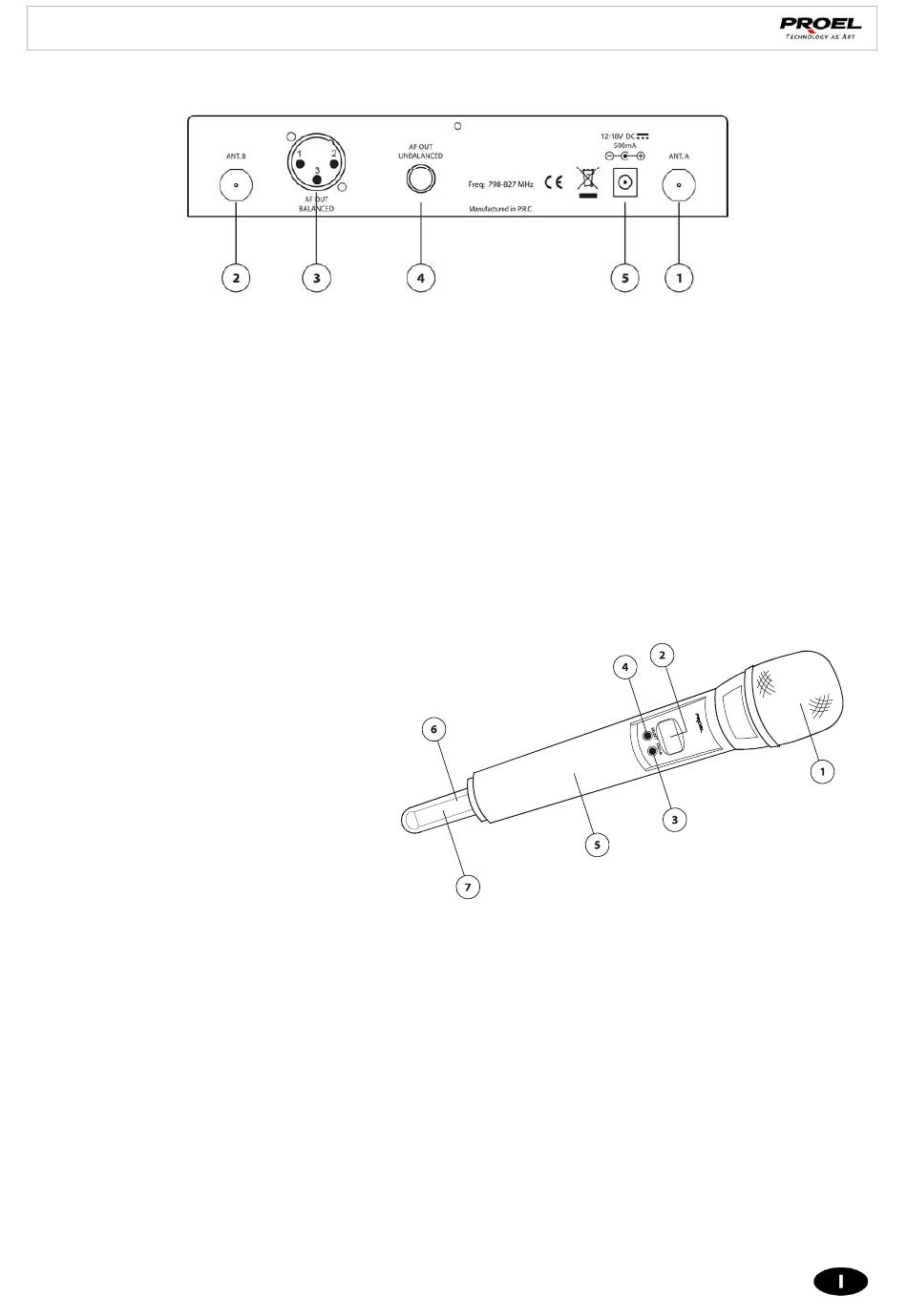

b) Pannello posteriore RMW10

1. Connettore antenna A
Inserire una delle 2 antenne in dotazione nel connettore, avvitare a fondo la ghiera e posizionare l'antenna verticalmente.
2. Connettore antenna B
Vedi 1
3. Uscita Audio bilanciata su XLR
Si consiglia l'utilizzo di quest'uscita, soprattutto quando bisogna coprire lunghe tratte tra il ricevitore RMW10 e il
mixer/amplificatore.
A tale scopo munirsi di un cavo schermato bilanciato e connettore XLR femmina.
4. Uscita Audio sbilanciata su Jack 6.3 mono
Al fine di mantenere alta la qualità del segnale, non utilizzare questa uscita per coprire lunghe tratte di linea tra il ricevitore
RMW10 e il mixer/amplificatore.
Per il collegamento utilizzare un Jack mono da 6.3 e un cavo schermato sbilanciato.
5. Connettore alimentazione VDC
Collegare a questo connettore l'alimentatore AC/DC precedentemente collegato alla presa di rete 220-230VAC.

c) Trasmettitore a mano WMP

1. Griglia
Protegge la capsula microfonica.
2. Display
Il display LCD mostra: simbolo d'antenna (se TX e RX sono agganciati), frequenza di lavoro, livello di carica della batteria,
CANALE, GRUPPO, potenza di trasmissione (PL), LOCK.
3. CH/ON
Premendo per un secondo questo tasto il trasmettitore si accende, alle successive pressioni si passa ciclicamente alle seguenti
funzioni: CHANNEL / GROUP / PL / LOCK. Per spegnere il trasmettitore premere il tasto per un secondo.
4. SELECT
Nella modalità funzioni permette di scegliere i valori.
5. Vano Batterie
Svitare il corpo del microfono inserire 2 batterie stilo AA 1,5V o ricaricabili (optional) rispettando la polarità, riavvitare.
6. Jack di carica
Per la ricarica delle batterie ricaricabili, collegare il caricabatterie (opzionale) a questo jack.
7. Antenna
La copertura dell'antenna (ad esempio con le mani), comporta un'attenuazione del segnale emesso, con possibili fruscii o perdite
di trasmissione.
