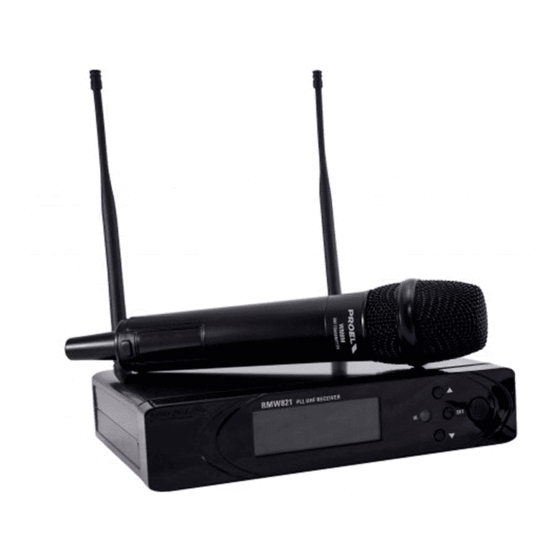

- Page 1 RMW821 Wireless Microphone System USER’S MANUAL ITALIANO ENGLISH 96MAN00115-REV.26/15...
-
Page 2: Table Of Contents
USER’S WARNINGS AND CE CONFORMITY ....................5 INTRODUCTION ............................6 DESCRIPTION ............................6 RMW821 RECEIVER ..........................6 RMW821 MENU OPTIONS ........................8 WM8M HANDHELD MICROPHONE TRANSMITTER ................10 WM8B BODYPACK TRANSMITTER ......................11 BATTERY REPLACEMENT ........................12 ACCESSORIES ............................12 TECHNICAL SPECIFICATION ........................ -
Page 3: Disposal Of Old Electrical & Electronic Equipment
• • Proel warrants all materials, workmanship and proper operation of this product for a period of two years from the original date of purchase. If any defects are found in the materials or workmanship or if the product fails to function properly during the applicable warranty period, the owner should inform about... -
Page 4: Maintenance And Disclaimer
Proel S.p.A. will verify damage on returned units, and when the unit has been properly used and warranty is still valid, then the unit will be replaced or repaired. Proel S.p.A. is not responsible for any "direct damage" or "indirect damage" caused by product defectiveness. -
Page 5: User's Warnings And Ce Conformity
A ministerial license may be required to operate this equipment in certain areas. The use of this professional wireless microphone equipment in some countries could be intended for professional use, so the licensability depends on the country it operates. Proel suggests the user to contact the appropriate telecommunications authority concerning proper licensing. -
Page 6: Introduction
INTRODUCTION Thank you for choosing this PROEL product and for your trust in our brand, synonymous of professionalism, accuracy, high quality and reliability. All our products are CE approved and designed for continuous use in professional systems. DESCRIPTION The RMW821 Wireless Microphone is a UHF, PLL controlled, true diversity system providing a reliable and high quality signal transmission and equipped with automatic channel scan and IR sync. - Page 7 This is the number of the selected channel: there are 99 RF channels stored in the receiver memory. These channels have been chosen to avoid interferences between RMW821 systems in order to make possible the use of 6 simultaneous systems (see RMW821 MENU OPTION for detailed operations).
-
Page 8: Rmw821 Menu Options
RMW821 MENU OPTIONS Frequency Select “Frequency” to select the channel manually: Press to select then press The display will show the last used channel number flashing: press to change and/or press confirm, the display shows the frequency of the selected channel: Squelch Select “SQ”... - Page 9 RMW821 systems to set up, you must leave ON any transmitter you have already set up and synced with its receiver, except the transmitter that you want to set up, which must be off.
-
Page 10: Wm8M Handheld Microphone Transmitter
17. IR This is the infrared sensor for receiving the channel setting from the RMW821 receiver. Expose this sensor to the receiver’s IR sensor during the frequency sync procedure (see RMW821 MENU OPTIONS). -
Page 11: Wm8B Bodypack Transmitter
This is the channel number: it can be set automatically using the IR sync procedure as described in RMW821 MENU OPTIONS above, or it can be set manually as described at point 20.a. b. This is the RF frequency, corresponding to the selected channel, or the channel number. -
Page 12: Battery Replacement
Press and hold for 3 seconds to switch on and off the transmitter. 27. IR This is the infrared sensor for receiving the channel setting from the RMW821 receiver. Expose this sensor to the receiver’s IR sensor during the frequency sync procedure (see RMW821 MENU OPTIONS). -
Page 13: Technical Specification
TECHNICAL SPECIFICATION RMW821 – UHF PLL 99 Channel Receiver RF Channels 99 frequency preset RF Frequency Band UHF: 821-832 MHz and 863-865 MHz RF Receiver Type PLL UHF Synthesized RF Modulation type FM (F3E) RF Sensitivity -105 dBm / 12 dB SINAD RF Image/Spurious Rejection >... - Page 15 AVVERTENZE PER L’UTILIZZO E CONFORMITÀ CE ................. 18 INTRODUZIONE ............................19 DESCRIZIONE ............................19 RICEVITORE RMW821 ..........................19 RMW821 OPZIONI DI MENU ......................... 21 TRASMETTITORE A MANO WM8M ......................23 TRASMETTITORE BODYPACK WM8B ..................... 24 SOSTITUZIONE BATTERIE ........................25 ACCESSORI ............................. 25 SPECIFICHE TECNICHE ..........................
-
Page 16: Trattamento Del Dispositivo Elettrico Od Elettronico A Fine Vita
Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce. GARANZIE E RESI • I Prodotti Proel sono provvisti della garanzia di funzionamento e di conformità alle proprie specifiche, come dichiarate dal costruttore. -
Page 17: Manutenzione E Limitazioni D'uso
Pulire il prodotto unicamente con un panno asciutto. • I Prodotti Proel sono destinati esclusivamente ad un utilizzo specifico di tipo sonoro: segnali di ingresso di • tipo audio (20Hz-20kHz). Proel declina ogni responsabilità per danni a terzi causati da mancata manutenzione, manomissioni, uso improprio o installazione non eseguita secondo le norme di sicurezza. -
Page 18: Avvertenze Per L'utilizzo E Conformità Ce
Chi usa radiomicrofoni ha la responsabilità di procurarsi la licenza adatta al suo impiego; la concessione di tale licenza dipende dalla classificazione dell’operatore, dall’applicazione e dalla frequenza selezionata. I Prodotti Proel sono conformi alla direttiva LVD 2006 / 95 / EC, secondo lo standard EN 60065 ed EN •... -
Page 19: Introduzione
CE per utilizzazione continua in impianti di diffusione sonora. DESCRIZIONE I radiomicrofoni serie RMW821 sono sistemi UHF con frequenza controllata da PLL e doppia antenna true diversity, caratterizzati da una trasmissione affidabile e di ottima qualità e dotati di scansione automatica dei canali e sincronizzazione mediante infrarosso. - Page 20 Questo è il numero di canale: ci sono 99 canali RF memorizzati nella memoria del ricevitore, selezionati per evitare interferenze fra sistemi RMW821 e per rendere possibile l’utilizzo di 6 sistemi simultaneamente (vedi RMW821 MENU OPTION per maggiori dettagli).
-
Page 21: Rmw821 Opzioni Di Menu
RMW821 OPZIONI DI MENU Frequency Scegliere “Frequency” per impostare manualmente il canale: Premere per scegliere quindi premere Il display mostrerà l’ultimo canale usato lampeggiante: premere per cambiarlo e/o premere confermarlo, il display mostra la frequenza del canale selezionato: Squelch Scegliere “SQ” per impostare il livello di soglia dello squelch:... - Page 22 RMW821 da impostare è necessario mantenere acceso ogni trasmettitore già impostato e sincronizzato col suo ricevitore, eccetto il trasmettitore che si vuole impostare, il quale deve essere spento.
-
Page 23: Trasmettitore A Mano Wm8M
17. IR Questo è il sensore ad infrarosso IR per ricevere le impostazioni del canale dal ricevitore RMW821. Esporre questo sensore al sensore IR del ricevitore durante la procedura di sincronizzazione della frequenza (vedi RMW821 OPZIONI DI MENU). -
Page 24: Trasmettitore Bodypack Wm8B
Il display LCD display mostra varie informazioni: a. Questo è il numero di canale: può essere impostato automaticamente usando la procedura di sincronizzazione IR come spiegato in RMW821 OPZIONI DI MENU, o può essere impostato manualmente come descritto al punto 20.a. -
Page 25: Sostituzione Batterie
27. IR Questo è il sensore ad infrarosso IR per ricevere le impostazioni del canale dal ricevitore RMW821. Esporre questo sensore al sensore IR del ricevitore durante la procedura di sincronizzazione della frequenza (vedi RMW821 OPZIONI DI MENU). Nota: per esporre il sensore IR il coperchio deve essere rimosso. -
Page 26: Specifiche Tecniche
SPECIFICHE TECNICHE RMW821 – Ricevitore 99 Canali UHF PLL Canali RF 99 frequenze preimpostate Gamma di frequenze RF UHF: 821-832 MHz - 863-865 MHz Tipo di ricezione RF UHF con sintonizzatore PLL Tipo di modulazione RF FM (F3E) Sensibilità RF... -
Page 27: Fig.1
FIG.1... -
Page 28: Fig.2
FIG.2... -
Page 29: Fig.3
FIG.3... - Page 32 PROEL S.p.A. (World Headquarters - Factory) Via alla Ruenia 37/43 64027 Sant’Omero (Te) – Italy Tel: +39 0861 81241 Fax: +39 0861 887862 www.proel.com...
