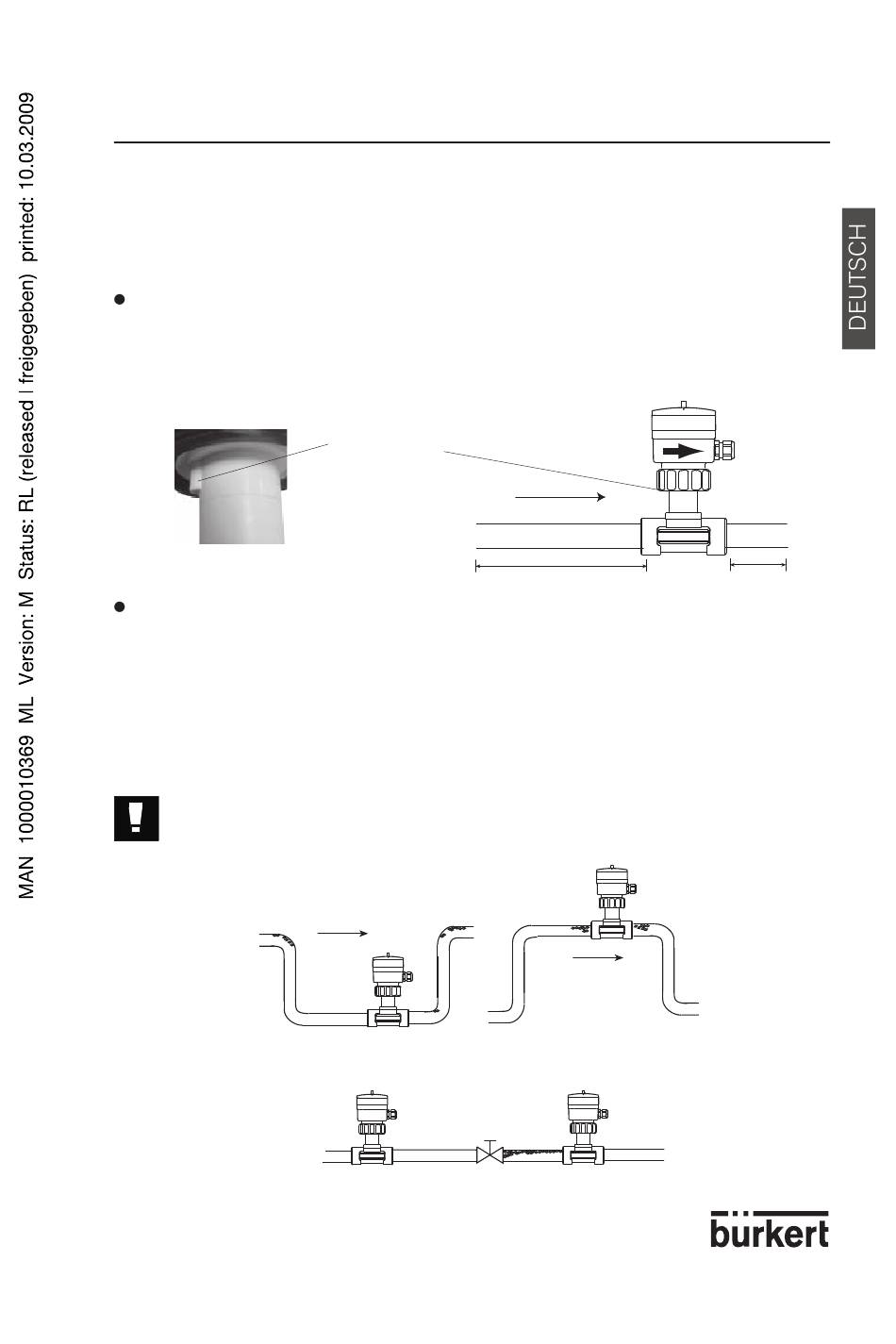

Einbaulage und Strömungsrichtung:
Der angezeigte Durchfluss ist unabhängig von der Durchflussrichtung immer ein positiver
Wert. Jedoch hängt die Zählrichtung der beiden Zähler folgendermaßen von der Durch-
flussrichtung ab:
Bei einer Ausführung mit PVDF-Sensor:
Die Zähler zählen vorwärts, wenn der Pfeil auf der Seite des Gehäuses in Richtung der
Strömung gerichtet ist, die Nase des Transmitters der Strömung entgegengerichtet ist und
die Koax-Kabel gemäß Abb. 3.3 oder 3.4 angeschlossen werden.
Bei einer Ausführung mit Edelstahl-Sensor:
Die Zähler zählen vorwärts, wenn der Pfeil auf der Seite des Gehäuses die Strömungsrich-
tung angibt, wenn sich die Kabeldurchführungen stromabwärts des Transmitters befinden
und die Koax-Kabel gemäß Abb. 3.3 oder 3.4 angeschlossen werden.
Die Mindesteinlauf (10 x DN) und -auslaufstrecken (3 x DN) müssen bei allen Geräten ein-
gehalten werden.
Vergewissern Sie sich bitte, dass der Rohrleitungsaufbau nicht die Bildung
von Luftblasen oder -einschlüssen im Medium begünstigt, da diese Mess-
fehler verursachen.
8045
INSTALLATION
Nase des
Transmitters (PVDF-
Sensor)
Strömungsrichtung
Richtig
Richtig
Strömungsrichtung
10 x DN
Strömungsrichtung
Falsch
Falsch
9
3 x DN
