Um eine hohe Genauigkeit der Messung und eine gute Stabilität des
Durchfluss-Nullpunkts zu gewährleisten, muss der Sensor mindestens 24
Stunden vor der Kalibrierung im zu behandelnden Medium installiert wer-
den (Elektrodenpassivierung).
Vorsichtsmaßnahmen bei der Demontage:
Dem verwendeten Prozess entsprechend müssen geeignete Vorsichtsmaß-
nahmen getroffen werden, bevor der Transmitter abmontiert wird. Dies gilt
besonders dann, wenn das Rohr gefährliche, aggressive, heiße oder unter
hohen Druck gesetzten Flüssigkeiten enthält.

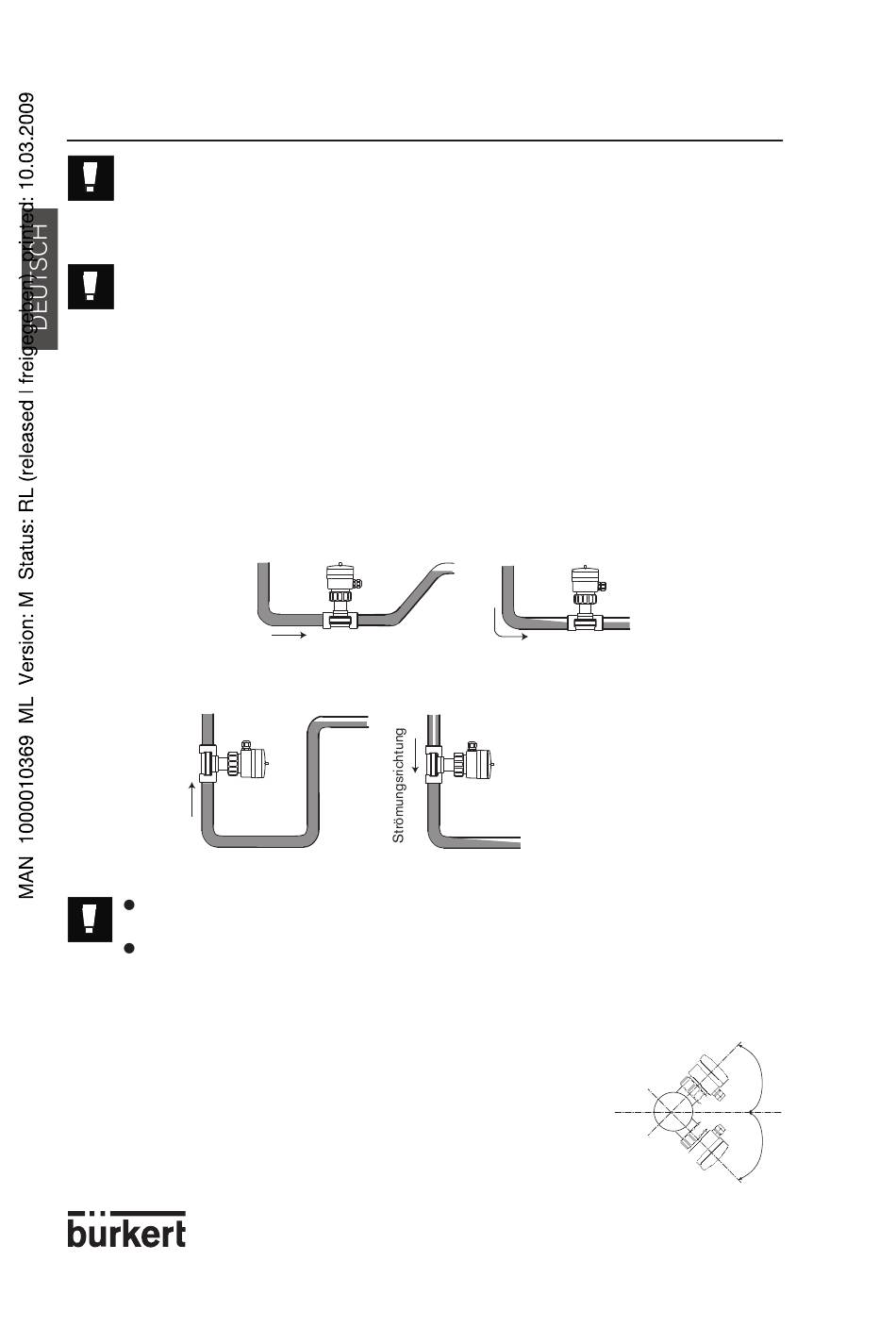

3.1.1 Montagehinweise

Der magnetisch-induktive Durchflusstransmitter 8045 kann auf verschiedene Weise mon-
tiert werden, um eine genaue Durchflussmessung zu erhalten; der Rohrleitungsaufbau sollte
jedoch so gestaltet sein, dass das Rohr zu jedem Zeitpunkt vollständig gefüllt ist.
Horizontale Montage
Vertikale Montage
Richtig
Vergewissern Sie sich bei der vertikalen Montage, dass die Fließrichtung, wie
durch den Pfeil angezeigt, nach oben verläuft.
Relative Lage des Sensors zu Impfstellen:
Der Durchflusstransmitter muss in Strömungsrichtung immer vor Impfstellen von
hochleitfähigen Medien (Säuren, Basen, Salzlösungen,...) installiert werden.
Es ist ratsam, den Transmitter, wie im Schaubild gezeigt in einem
Winkel von 45° zum horizontalen Mittelpunkt des Rohrs zu montie-
ren, um eventuelle Niederschläge auf den Elektroden zu vermei-
den und damit die Messungen nicht durch Luftblasen gefälscht
werden.

INSTALLATION

Strömungsrichtung
Richtig
Falsch
8
Falsch
45°
45°
8045
