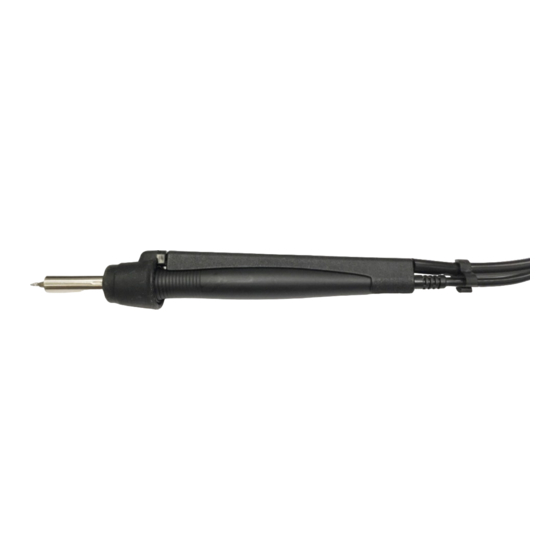

Kurtz Ersa Ersa N2-Kit Assembly Instruction

Montageanleitung N2-Kit für i-TOOL und i-TOOL NANO
Das N2-Kit erwärmt Stickstoff und führt ihn zum Löt-
bereich des Lötkolbens. Dadurch werden Oxidations-
prozesse an der Lötstelle und an der Lötspitze verhin-
dert und die Lötumgebung erwärmt.
Geeignet sind Lötspitzen die nicht größer als 5 mm sind
und die durch Form und Länge gut vom Stickstoff um-
strömt werden können.
Montieren Sie das N2-Kit wie hier beschreiben auf
das Lötwerkzeug:
■
Ziehen Sie den Lötkolben von der Lötstation ab
und lassen Sie den Lötkolben abkühlen.
■
Setzen Sie die passende Lötspitze auf den
Lötkolben auf.
■
Schieben Sie die Düse des N2-Kit (2) auf die Löt-
spitze bis sie einrastet.
■
Setzen Sie den Griffaufsatz (5) auf den Griff
des Lötkolben. Dabei den PU-Schlauch des
Griffaufsatzes (4) in den Anschluss der Düse
einschieben (3) und das Kabel des Lötkolbens in
die Schlitzöffnung (9) des Griffaufsatzes führen.
■
Verbinden Sie mit den gleichmäßig verteilten
fünf Kabelklemmen (7) das Kabel mit dem
Schlauch.
■
Stecken Sie den Ablagebügel (1) auf den inneren
Steckplatz des Ablageständers. Im Ablageständer
sitzt die Düse auf dem Ablagebügel auf.
■
Schließen Sie den Lötkolben an die Lötstation an.
■
Schließen Sie den Schlauch des N2-Kit an die
Stickstoffversorgung an.
Beachten Sie die technischen Daten zur
Stickstoffversorgung:
• Betriebsdruck (Einspeisung): ≈ 1 bar (1000 hPa),
entspricht etwa Umgebungsluftdruck
• Stickstoffmenge: ≈ 2 l/min
• N2-Reinheit:
• Schlauchdurchmesser innen 3 mm, außen 6 mm
Artikel-Nr.: 0109IN2-UKIT
Ersa GmbH · Leonhard-Karl Straße 24 · 97877 Wertheim
Tel.: +49 (0) 9342/800- 0 · Fax +49 (0) 9342/800-127
service.tools@kurtzersa.de
3BA00234 • 2017-04-05 • Rev. 1

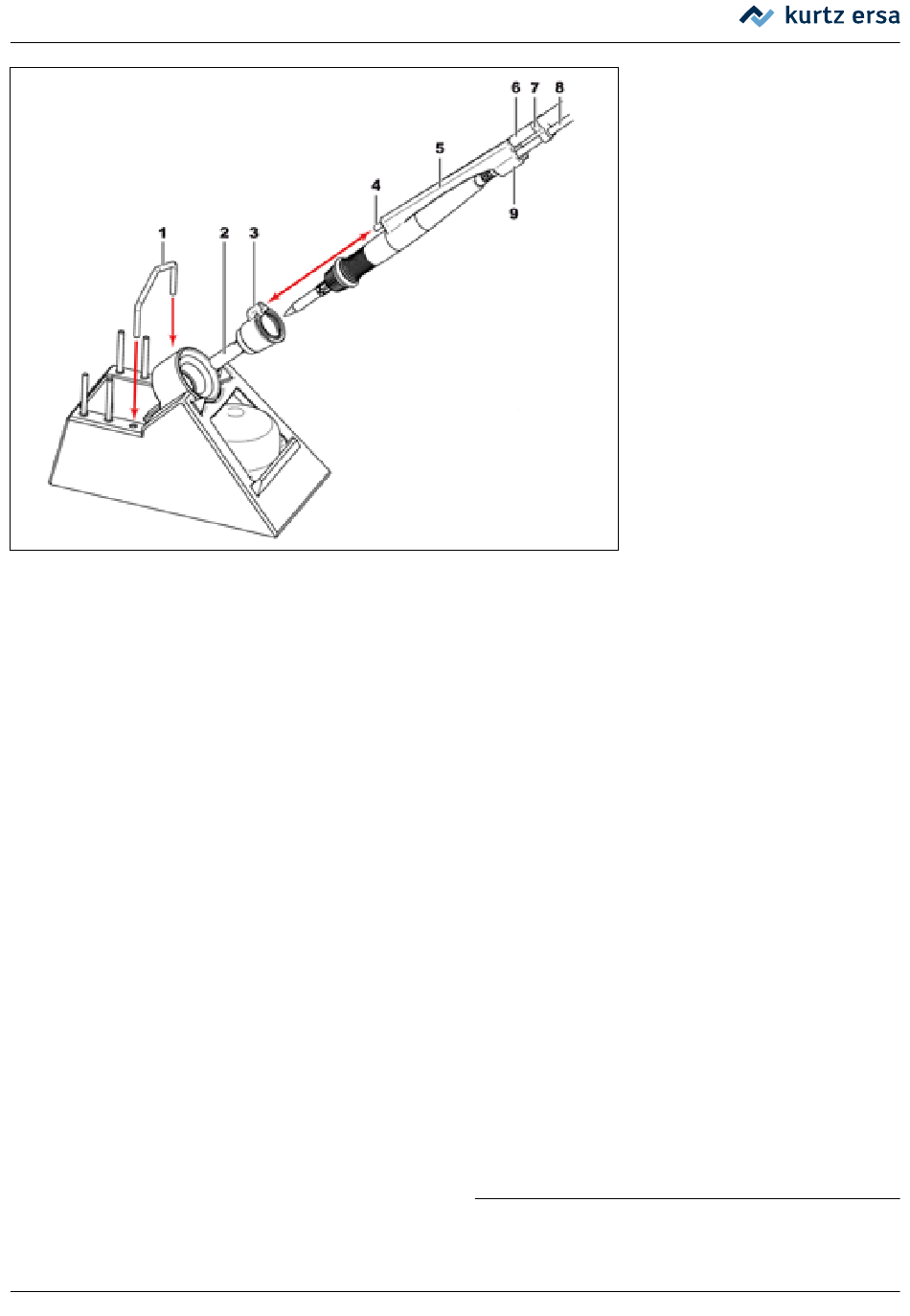

1 Ablagebügel
2 Düse
3 Dichtkappe
4 PU-Schlauch
5 Griffaufsatz
6 Silikonschlauch
7 Kabel-/Schlauchklemme
8 Lötkolben-Kabel
9 Schlitzöffnung
98 % oder höher
