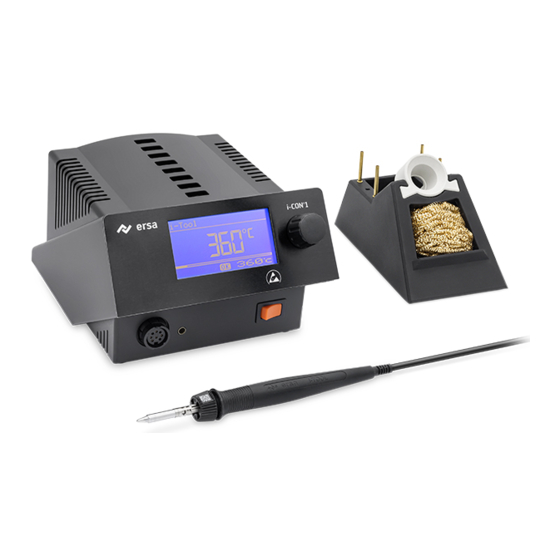

Ersa i-CON 1 / 1V MK2

Lötstation / Soldering station / Poste de brasage

Estación de soldadura / Stazione saldante / Estação de solda

Soldeerstation / Lödstation / Juotosasema

Паяльная станция / 电焊台 / はんだ付けステーション

Kurzanleitung

Brief instructions

Mode d'emploi simplifié

Manual breve

Guida rapida

IT IT

Instruções resumidas

Ersa GmbH

Leonhard-Karl-Str. 24

97877 Wertheim/Germany

3BA00267

Rev. 1

www.ersa.com

Snelgids

Kort beskrivning

Käyttöohjeen tiivistelmä

Краткое руководство

使用说明书

取扱説明書

Telefon +49 9342/800-0

Fax +49 9342/800-127

service.tools@kurtzersa.de

Table of Contents

Chapters

Table of Contents

Need help?

Do you have a question about the i-CON 1 MK2 and is the answer not in the manual?

Questions and answers

Summary of Contents for Kurtz Ersa i-CON 1 MK2

Page 1 Ersa i-CON 1 / 1V MK2 Lötstation / Soldering station / Poste de brasage Estación de soldadura / Stazione saldante / Estação de solda Soldeerstation / Lödstation / Juotosasema Паяльная станция / 电焊台 / はんだ付けステーション Kurzanleitung Snelgids Brief instructions Kort beskrivning Mode d‘emploi simplifié...
Page 2: Table Of Contents
Inhaltsverzeichnis Inhaltsverzeichnis Zu Ihrer Sicherheit ...................... 4 Bestimmungsgemäße Verwendung .................. 7 Lieferumfang ........................ 8 Entsorgung ......................... 9 Inbetriebnahme........................ 9 Die Lötstation das erste Mal einschalten ...................... 9 Ausschalten .............................. 11 Anschlüsse i-CON 1V ........................... 11 Funktionsbeschreibung .................... 11 Sprachenauswahl ............................ 11 Lötspitzentemperatur einstellen......................... 12 Der Arbeitsmodus ............................ 13 Der Parametermodus.......................... 13 Der Konfigurationsmodus ........................... 13 Kontrast............................... 14...
Page 3: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Zu Ihrer Sicherheit Sicherheitshinweise Ersa-Produkte werden unter Beachtung der grundlegenden Sicherheitsanforderun- gen entwickelt, gefertigt und geprüft. Trotzdem bestehen Restrisiken! Lesen Sie deshalb diese Anleitung, bevor Sie das Werkzeug zum ersten Mal bedie- nen. Die Anleitung hilft Ihnen, das Lötwerkzeug sicher zu bedienen und alle Funk- tionen kennen zu lernen und optimal zu nutzen.
Page 4 Zu Ihrer Sicherheit WARNUNG Brandgefahr durch heißes Lötwerkzeug! a) Vor dem Einschalten der Lötstation alle leicht brennbaren Gegenstände, Flüs- sigkeiten und Gase aus dem Arbeitsbereich entfernen! b) Das Lötwerkzeug bei Nichtbenutzung immer im Ablageständer ablegen! c) Die Lötstation nach dem Gebrauch vom Stromnetz trennen! VORSICHT Verbrennungsgefahr! Der Lötkolben wird nach dem Einschalten sofort heiß! Niemals direkt die heiße Lötspitze oder den heißen Heizkörper berühren!
Page 5 Zu Ihrer Sicherheit WARNUNG Gefährliche elektrische Spannung! Tod oder schwerste Verletzungen durch Stromschlag! a) Bei Störungen in der elektrischen Energieversorgung die Lötstation sofort ab- schalten! b) Arbeiten an elektrischen Teilen dürfen ausschließlich von einer Elektrofach- kraft oder von elektrotechnisch unterwiesenen Personen unter Leitung und Aufsicht einer Elektrofachkraft gemäß...
Page 6: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung WARNUNG Gefahr von Bränden und elektrischen Schlägen! Feuchtigkeit und Nässe leiten elektrischen Strom. Dies kann zu Bränden und elek- trischen Schlägen führen. a) Das Arbeitsgerät vor Nässe und Feuchtigkeit schützen! b) Nasse oder feuchte Lötwerkzeuge nicht einschalten! WARNUNG Brandgefahr durch unbeaufsichtigte Lötstation! a) Zur Vermeidung von Unfällen und Verbrennungen Unbefugte von der Lötsta- tion fernhalten!
Page 7: Lieferumfang
Lieferumfang dient oder zu nicht bestimmungsgemäßem Gebrauch eingesetzt wird. Die Lötstation i-CON 1 ist für den Einsatz in geschlossenen Räumen vorgesehen. Das Werkzeug ist ausschließlich zum Weichlöten bestimmt. Eine andere oder dar- über hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für eventuell daraus resultierende Schäden haftet der Hersteller/der Lieferant nicht.
Page 8: Entsorgung
Entsorgung Entsorgung VORSICHT Entsorgung ü Lötabfälle sind Sondermüll und dürfen nicht in den Hausmüll gelangen! a) Für sichere und umweltschonende Entsorgung des Lötwerkzeugs sorgen! b) Für sichere und umweltschonende Entsorgung von Betriebsstoffen, Hilfsstof- fen und Austauschteilen sorgen! c) Beachten Sie die kommunalen Abfallbeseitigungsvorschriften! Inbetriebnahme Die Lötstation das erste Mal einschalten ü...
Page 9 Inbetriebnahme h) Das Lötwerkzeug mit der Station verbinden. Dazu Stecker in Buchse einstecken und Verschluss arretieren. Lötwerkzeug im Ablageständer ablegen. i) Netzanschlussleitung mit Lötstation und Netzsteckdose verbinden. Den Lötkolben niemals ohne Lötspitze betreiben, Gefahr der Überhitzung! VORSICHT Verbrennungsgefahr! Der Lötkolben wird nach dem Einschalten sofort heiß! Niemals direkt die heiße Lötspitze oder den heißen Heizkörper berühren! Das Ein/Ausschalten der Lötstation erfolgt mit dem Netzschalter auf der Frontseite.
Page 10: Ausschalten
Funktionsbeschreibung Ausschalten VORSICHT Vorsicht Verbrennungsgefahr! Nach dem Ausschalten bleibt die Lötspitze noch längere Zeit heiß! a) Den Ein-/Ausschalter an der Gerätevorderseite betätigen. Anschlüsse i-CON 1V An die Lötstation i-CON 1V können verschiedene Lötwerkzeuge angeschlossen wer- den. Beachten Sie hierzu folgende Abbildung: Funktionsbeschreibung Die Bedienung der Lötstation erfolgt durch den Drehgeber mit Tastfunktion, den i- OP.
Page 11: Lötspitzentemperatur Einstellen
Funktionsbeschreibung a) Die Lötstation ausschalten. b) Den i-OP drücken und festhalten. c) Die Lötstation einschalten. d) Den i-OP so lange festhalten, bis das Menü [Konfiguration] erscheint, jetzt den i-OP loslassen. e) Durch Drehen des i-OP den Eintrag [Change] wählen. f) Den Menüeintrag [Language] auswählen und dann den i-OP drücken. g) Durch Drehen des i-OP die gewünschte Landessprache wählen und dann den i- OP drücken.
Page 12: Der Arbeitsmodus
Funktionsbeschreibung Der Arbeitsmodus Nach dem Einschalten der Station erscheint für ca. 2 Sekunden der Einschaltdialog. Dieser zeigt die Stationsbezeichnung und Softwareversion der i-CON 1. Anschlie- ßend geht die Station in den Arbeitsmodus. Der Parametermodus Durch Drücken und Halten des i-OP für ca. 2 Sekunden wird der Parametermodus für das Lötwerkzeug aktiviert.
Page 13: Kontrast
Funktionsbeschreibung – [ÄNDERN] öffnet das Menü [Konfiguration] – [ABBRUCH] bricht den Vorgang ab – [DEFAULT] stellt die Werkseinstellungen wieder her Kontrast Um den Kontrast am Display individuell an die jeweilige Arbeitsumgebung einzu- stellen, gehen Sie wie folgt vor: a) Die Station einschalten und sofort eine Drehbewegung mit dem i-OP durchfüh- ren.
Page 14: Lötspitzenwechsel
Lötspitzenwechsel Den Cursor durch Drücken des i-OP aktivieren. Erneutes Drücken schaltet den Cur- sor wieder aus. Bei aktiviertem Cursor wird über die Drehbewegung am i-OP der Wert des Parame- ters verändert. Lötspitzenwechsel Den Lötkolben niemals ohne Lötspitze betreiben! Zur Vermeidung von Material- schäden durch Überhitzung, vor jedem Lötspitzenwechsel die Lötstation ausschal- ten! a) Die Lötstation am Netzschalter ausschalten.
Page 15 Lötspitzenwechsel Abb. 1: Lötspitze entriegeln [1] und abziehen [2] Abb. 2: Lötspitze abnehmen Abb. 3: Lötspitze aufsetzen [1], Federkraft überwinden und Bajonettverschluss verriegeln [2] 3BA00267 | Rev. 1 Ersa GmbH...
Page 16: Den Heizkörper Wechseln
Den Heizkörper wechseln a) Den korrekten Sitz der Lötspitze überprüfen: Korrekter Abstand der Rändelhülse [2] zum Lötkolben [3] wie in der Abbildung Der Bajonettverschluss der Rändelhülse ist komplett verriegelt. Die Ausstell- bleche [1] berühren die Rändelhülse [2] nicht. Abb. 4: Lötspitze korrekt montiert Den Heizkörper wechseln VORSICHT...
Page 17: Fehlerbehandlung
Fehlerbehandlung Fehlerbehandlung Fehlermeldungen Die i-CON 1 führt selbständig Fehlerdiagnosen durch. Das Diagnoseergebnis kann als Fehlercode ausgegeben werden: Das dreieckige Piktogramm erscheint im Dis- play. Der Fehlercode wird als Zahl zwischen 2 und 99 angezeigt. In der unteren Zeile wird ein Hinweistext angezeigt. Die Fehlercodes können in der Fehlercode-Tabelle der Betriebsanleitung entnom- men werden.
Page 18: Copyright Und Haftung
Copyright und Haftung Copyright und Haftung Ersa hat diese Betriebsanleitung mit großer Sorgfalt erstellt. Es kann jedoch keine Garantie in Bezug auf Inhalt, Vollständigkeit und Qualität der Angaben in dieser An- leitung übernommen werden. Der Inhalt wird gepflegt und den aktuellen Gegeben- heiten angepasst.
Page 19 Garantie 3BA00267 | Rev. 1 Ersa GmbH...
Page 20 Table of contents Table of contents For your safety ........................ 4 Intended use ........................ 7 Scope of delivery ........................ 8 Disposal.......................... 9 Commissioning ........................ 9 Switching on the soldering station for the first time .................. 9 Switching OFF:............................. 11 i-CON 1V connections .......................... 11 Function description......................
Page 21: For Your Safety
For your safety For your safety Safety Notes Ersa products are developed, manufactured and tested in compliance with essen- tial safety requirements. Residual risks nevertheless remain! You should therefore read these instructions before you start to operate the tool for the first time. The instructions will help you operate the soldering tool safely as well as becoming acquainted with all functions and properly using them.
Page 22 For your safety WARNING Fire hazard due to hot soldering tool! a) Before switching on the soldering station, all easily combustible objects, li- quids and gases must be removed from the working area! b) Always place the soldering tool in the supporting stand when not in use! c) Disconnect the soldering station from the mains after use! CAUTION Risk of burns! The soldering iron gets hot immediately after it is switched on!
Page 23 For your safety WARNING Dangerous electrical voltage! Death or very serious injuries due to electric shock! a) In the event of faults in the electrical power supply, switch off the soldering station immediately! b) Work on electrical parts may only be carried out by a qualified electrician or by persons instructed in electrical engineering under the direction and super- vision of a qualified electrician in accordance with the electrotechnical regula- tions!
Page 24: Intended Use
Intended use WARNING Danger of fire and electric shock! Humidity and moisture conduct electricity. This may lead to fires and electric shock. a) Protect the device from moisture and humidity! b) Do not switch on wet or humid soldering tools! WARNING Fire hazard due to unattended soldering station! a) Keep any unauthorised people at a safe distance from the soldering station to...
Page 25: Scope Of Delivery
Scope of delivery The i-CON 1 soldering station is intended for indoor use. The tool is designed ex- clusively for soft soldering. Any other or further use shall be regarded as improper. The manufacturer/supplier shall not be held liable for any damage resulting there- from.
Page 26: Disposal
Disposal Disposal CAUTION Disposal ü Solder waste is hazardous and must not be disposed of with normal house- hold waste! a) Ensure safe and environmentally friendly disposal of the soldering tool! b) Provide safe and environmentally friendly disposal of operating/auxiliary ma- terials and replacement parts! c) Comply with the municipal waste disposal regulations! Commissioning...
Page 27 Commissioning h) Connect the soldering tool with the station. Insert the plug into the socket and lock it to do so. Place the soldering tool into the support stand. i) Connect the power supply cable with the soldering station and the mains socket.
Page 28: Switching Off
Function description Switching OFF: CAUTION Attention Risk of burns! After switching off, the soldering tip remains hot for a long time! a) Press the On/Off switch on the front of the device. i-CON 1V connections Various soldering tools can be connected to the i-CON 1V soldering station. Please refer to the following illustration: Function description The soldering station is operated by the rotary encoder with touch function, the i-...
Page 29: Set Soldering Tip Temperature
Function description a) Turn off the soldering station. b) Press and hold the i-OP. c) Switch on the soldering station. d) Hold the i-OP until the [Configuration] menu appears, and then release the i- e) Turn the i-OP to select the entry [Change]. f) Select the [Language] menu item and then press the i-OP.
Page 30: The Work Mode
Function description The Work mode After the station has been switched on, the switch-on dialog is displayed for ap- prox. 2 seconds. This shows the station name and software version of the i-CON 1. The station then goes into working mode. Parameter mode The parameter mode for the soldering tool is activated by pressing the i-OP and keeping it pressed for 2 seconds.
Page 31: Contrast
Function description – [CHANGE] opens the [Configuration] menu – [CANCEL] cancels the operation – [DEFAULT] restores the factory settings Contrast Follow these steps to adjust the contrast of the display to the respective work en- vironment: a) Switch on the station and rotate the i-OP immediately. This activates the [Con- trast] mode: Set the desired contrast by turning the i-OP, then press it.
Page 32: Changing Soldering Tips
Changing soldering tips Activate the cursor by pressing the i-OP. Pressing again switches the cursor off again. With the cursor activated, turning the i-OP changes the value of the parameter. Changing soldering tips Never operate the soldering iron without the soldering tip! To avoid material dam- age due to overheating, switch off the soldering station before changing the solder- ing tip! a) Switch off the soldering station by the mains switch.
Page 33 Changing soldering tips Fig. 1: Unlock [1] and pull out [2] the soldering tip Fig. 2: Remove the soldering tip Fig. 3: Fit the soldering tip [1], overcome the spring force and lock the bayonet mount [2] 3BA00267 | Rev. 1 Ersa GmbH...
Page 34: Changing The Heating Element
Changing the heating element a) To check the soldering tip for tight seating: Maintain the correct distance of the knurled sleeve [2] to the soldering iron [3] as per the illustration Make sure that the bayonet mount of the knurled sleeve is completely locked. The display panels [1] do not touch the knurled sleeve [2].
Page 35: Error Treatment
Error treatment Error treatment Error messages The i-CON 1 carries out an automatic error diagnosis. The diagnostic result can be output as an error code: The triangular pictogram appears in the display. The error code is displayed as a number between 2 and 99. A note text is displayed in the bottom line.
Page 36: Copyright And Liability
Copyright and liability Copyright and liability These Operating Instructions have been drawn up with utmost care by Ersa. How- ever, no warranty can be given with regard to the content, completeness and qual- ity of the specifications in this manual. The table of contents is updated and adap- ted to current conditions.
Page 37 Warranty 3BA00267 | Rev. 1 Ersa GmbH...
Page 38 Table des matières Table des matières Pour votre sécurité ...................... 4 Utilisation conforme aux dispositions................. 8 Contenu de livraison...................... 8 Élimination ......................... 9 Mise en service........................ 9 Allumer la station de soudage pour la première fois.................. 9 Arrêt ................................ 11 Connecteurs i-CON 1V.......................... 11 Description des fonctions ....................
Page 39: Pour Votre Sécurité
Pour votre sécurité Pour votre sécurité Consignes de sécurité Les produits Ersa sont développés, fabriqués et contrôlés dans le respect des exi- gences essentielles de sécurité. Des risques résiduels demeurent toutefois ! Vous devez donc lire le présent guide avant d'utiliser l'outil pour la première fois. Ce guide vous aidera à...
Page 40 Pour votre sécurité ATTENTION Risque d'accident ! Les composants des outils à souder ne doivent pas être en- dommagés ! a) Vérifiez tous les composants avant utilisation ! b) N'utilisez pas le poste de soudure s'il est endommagé ! c) Les réparations sont exclusivement réservées à un spécialiste ou au fabricant ! d) Utilisez uniquement des consommables et pièces détachées Ersa d'origine.
Page 41 Pour votre sécurité AVERTISSEMENT Risque d’incendie ou de dommages matériels ! Risque d'accumulation de chaleur si les fentes de ventilation sont recouvertes ! a) Ne jamais couvrir les fentes de ventilation du poste de soudure ! ATTENTION Porter un équipement de protection individuelle ! Pendant le soudage, il peut se produire une projection de soudure chaude ou bien de flux corrosif provenant du point de soudure.
Page 42 Pour votre sécurité ATTENTION Interdiction de manger et boire ! ü Les soudures et les adjuvants de soudure sont toxiques. Pour éviter qu’ils ne pénètrent dans l'organisme, observez ce qui suit : a) Dans les espaces où ont lieu les opérations de soudage, il est interdit de man- ger, de boire et de fumer ! b) Lavez-vous toujours les mains après avoir travaillé...
Page 43: Utilisation Conforme Aux Dispositions
Utilisation conforme aux dispositions ATTENTION Évitez le risque de blessure par brûlure ! a) Vérifiez que l'outil n'est pas endommagé avant de le mettre sous tension ! b) Utilisez et stockez l’outil uniquement dans les conditions environnementales spécifiées dans la fiche technique ! c) Entretenez et nettoyez l'outil conformément aux instructions du manuel d’uti- lisation ! d) Veillez à...
Page 44: Élimination
Élimination Désignation Mode d’emploi simplifié et consignes de sécurité Appelez l'aperçu de la série de pannes à souder 142 via le lien rapide Internet 142.ersa.com . INDICATION Livraison incomplète ou pièces endommagées ? Contrôlez l'intégralité de la livraison. Si des certains articles sont manquants ou en- dommagés, contactez le fournisseur ! Élimination ATTENTION...
Page 45 Mise en service b) Placez le poste de soudure et le support sur une surface de travail ESD (antista- tique) conductrice et résistante à la chaleur avec une fiche de mise à la terre connectée. Tout basculement des appareils doit être impérativement évité. Le matériau à...
Page 46: Arrêt
Mise en service Ne jamais faire fonctionner le fer à souder sans panne à souder, risque de sur- chauffe ! ATTENTION Risque de brûlure ! Le fer à souder devient chaud immédiatement après la mise sous tension ! Ne touchez jamais directement la panne à souder chaude ou le corps de chauffe devenu chaud ! La mise en marche/l'arrêt de la station de soudage s'effectue à...
Page 47: Description Des Fonctions
Description des fonctions Description des fonctions La station de soudage est commandée par un encodeur rotatif à fonction tactile, l'i- OP. L'i-OP permet de sélectionner les fonctions souhaitées ou de modifier les va- leurs. En tournant vers la droite, les valeurs augmentent et vers la gauche, elles di- minuent.
Page 48: Régler La Température De La Panne
Description des fonctions e) Vous pouvez sélectionner le mode [Change] en tournant l‘i-OP. f) Sélectionner l'entrée de menu [Language], puis appuyer sur i-OP. g) Sélectionner la langue nationale souhaitée en tournant le i-OP, puis appuyer sur le i-OP. h) Sélectionner l'entrée de menu [** END **], puis appuyer sur i-OP. ð...
Page 49: Le Mode De Paramétrage
Description des fonctions Le mode de paramétrage Vous pouvez activer le mode de paramétrage pour l‘outil de soudage en appuyant et maintenant l‘i-OP pendant 2 secondes. Mode de configuration Vous pouvez passer en mode de configuration en appuyant 5 secondes sur l‘i-OP lors de la mise en marche de l‘i-CON 1.
Page 50: Modification Des Paramètres
Description des fonctions a) Mettez le poste de soudure en tension et tournez immédiatementl‘i-OP. Le mode de contraste est activé. Régler le contraste souhaité en tournant le i-OP, puis appuyer. Modification des paramètres Modifier la valeur d'un paramètre : Maintenir le i-OP enfoncé pendant environ 2 secondes. Sélectionner le paramètre désiré...
Page 51: Remplacement De Panne À Souder
Remplacement de panne à souder Remplacement de panne à souder Ne jamais utiliser le fer à souder sans panne à souder ! Pour éviter tout dommage sur le matériel en raison d’une surchauffe, désactiver le poste de soudage avant chaque remplacement de panne à souder ! a) Déconnectez la station de soudage de la prise secteur.
Page 52 Remplacement de panne à souder Fig. 2: Retirer la panne à souder Fig. 3: Mettre en place la panne à souder [1], aller contre la résistance du ressort et verrouiller la fermeture à baïonnette [2] a) Vérifiez le bon positionnement de la panne à souder : Distance correcte entre le manchon moleté...
Page 53: Changer Le Corps De Chauffe
Changer le corps de chauffe Changer le corps de chauffe ATTENTION Risque de brûlure ! Remplacer le corps de chauffe uniquement si la panne à sou- der et le corps de chauffe sont froids ! Avant de remplacer le corps de chauffe, désactiver le poste de soudage et laisser refroidir la panne à...
Page 54: Traitement Des Erreurs
Traitement des erreurs Traitement des erreurs Messages d‘erreur L‘i-CON 1 réalise automatiquement un diagnostic d‘erreur. Le résultat du diagnostic peut être édité sous forme de code d'erreur : Le pictogramme triangulaire s'affiche à l'écran. Le code d'erreur s'affiche sous la forme d'un nombre compris entre 2 et 99.
Page 55: Copyright Et Responsabilité
Copyright et responsabilité Copyright et responsabilité Ersa a édité ces instructions de service avec les plus grands soins. Cependant, au- cune garantie ne peut être prise en relation avec le contenu, l‘intégrité et la qualité des indications de ces instructions. Nous prenons soin du contenu et il est adapté aux faits actuels.
Page 56 Índice Índice Por su seguridad......................... 4 Uso previsto ........................ 8 Alcance de la entrega ...................... 8 Eliminación de residuos ...................... 9 Puesta en marcha ....................... 9 Encendido de la estación de soldadura por primera vez ................ 9 Desconectar .............................. 11 Conexiones i-CON 1V .......................... 11 Descripción de funciones ....................
Page 57: Por Su Seguridad
Por su seguridad Por su seguridad Instrucciones de seguridad Los productos de Ersa se desarrollan, fabrican y prueban cumpliendo los requisitos básicos de seguridad. ¡No obstante, existen riesgos residuales! Por tanto, lea es manual antes de utilizar el dispositivo por primera vez. El manual le ayudará...
Page 58 Por su seguridad PRECAUCIÓN ¡Riesgo de accidente! ¡Los componentes de las herramientas de soldadura no de- ben estar dañados! a) ¡Compruebe todos los componentes antes de usarlos! b) ¡No utilice la estación de soldadura si está dañada! c) ¡Las reparaciones sólo deben ser realizadas por un especialista o por el fabri- cante! d) Utilice sólo materiales de uso y repuestos originales de Ersa.
Page 59 Por su seguridad ADVERTENCIA ¡Peligro de incendio o daño a la propiedad posible! ¡Con las ranuras de ventilación tapadas, peligro de acumulación de calor! a) ¡Nunca cubra las ranuras de ventilación de la estación de soldadura! PRECAUCIÓN ¡Llevar equipo de protección! Durante la soldadura, la soldadura caliente o el flux corrosivo pueden salir dispara- dos de la unión soldada.
Page 60 Por su seguridad PRECAUCIÓN ¡Prohibición de alimentos y bebidas! ü Las soldaduras y los auxiliares de soldadura son tóxicos. Para evitar que en- tren en el organismo, observe lo siguiente: a) ¡No coma, ni beba, ni fume en las habitaciones donde se esté soldando! b) ¡Lávese siempre las manos después de trabajar con soldadura y flux! c) ¡Observe las fichas de seguridad de las soldaduras y los flux utilizados! PRECAUCIÓN...
Page 61: Uso Previsto
Uso previsto PRECAUCIÓN ¡Evite el riesgo de lesiones! a) ¡Compruebe si el dispositivo está dañado antes de encenderlo! b) ¡Utilice y almacene el aparato sólo bajo las condiciones ambientales especifi- cadas en la ficha de seguridad! c) ¡Mantenga y limpie el dispositivo de trabajo de acuerdo con las especificacio- nes en las Instrucciones de uso! d) ¡Mantenga el lugar de trabajo ordenado! PRECAUCIÓN...
Page 62: Eliminación De Residuos
Eliminación de residuos Acceda a la visión general de la serie de puntas de soldadura 142 a través del enla- ce rápido de Internet 142.ersa.com . AVISO ¿El suministro es incompleto o las partes están dañadas? Compruebe que haya recibido la totalidad del suministro. ¡Si faltan elementos o si éstos están dañados, contacte al distribuidor! Eliminación de residuos PRECAUCIÓN...
Page 63 Puesta en marcha d) Compruebe que la punta de soldadura está correctamente asentada. e) Coloque el soldador en el soporte de almacenamiento. El cable de conexión del soldador no debe estar bajo tensión. f) Introduzca la esponja de secado. g) Asegúrese de que el enchufe está correctamente asentado en la toma de co- nexión.
Page 64: Desconectar
Puesta en marcha PRECAUCIÓN ¡Peligro de quemadura! ¡El soldador se calienta inmediatamente después de en- cenderlo! ¡No toque nunca la punta de soldadura caliente ni el elemento térmico caliente di- rectamente! La estación de soldadura se enciende y apaga con el interruptor de encendido del panel frontal.
Page 65: Descripción De Funciones
Descripción de funciones Descripción de funciones La estación de soldadura se maneja mediante el codificador giratorio con función táctil, el i-OP. El i-OP permite seleccionar las funciones deseadas o modificar los va- lores. Girando a la derecha se incrementan los valores, girando a la izquierda dismi- nuyen.
Page 66: Ajustar La Temperatura De La Punta De Soldadura
Descripción de funciones e) Gire el i-OP para seleccionar [Cambiar]. f) Seleccione la opción de menú [Idioma] y, a continuación, pulse el i-OP. g) Gire el i-OP para seleccionar el idioma deseado y, a continuación, pulse el i-OP. h) Seleccione la opción de menú [** FIN **] y, a continuación, pulse el i-OP. ð...
Page 67: Modo Parámetros
Descripción de funciones Modo parámetros Pulsando y manteniendo pulsado el i-OP durante aprox. 2 segundos se activa el modo de parámetros para el aparato de soldadura. Modo de configuración Puede entrar en el modo de configuración manteniendo pulsado el i-OP durante 5 segundos al encender el i-CON 1.
Page 68: Modificar Parámetros
Descripción de funciones a) Conecte la estación y realice inmediatamente después un movimiento girato- rio con el i-OP. Esto activa el modo contraste. Ajuste el contraste deseado girando el i-OP y, a continuación, pulse. Modificar parámetros Cambiar el valor de un parámetro: Mantenga pulsado el i-OP durante unos 2 segundos.
Page 69: Cambiar La Punta De Soldadura
Cambiar la punta de soldadura Cambiar la punta de soldadura ¡No utilice nunca el soldador sin la punta de soldadura! Para evitar daños materia- les por sobrecalentamiento, apague la estación de soldadura antes de cambiar la punta de soldadura! a) Desconectar la estación de soldadura por el interruptor de red. PRECAUCIÓN ¡Peligro de quemadura! ¡Deje que el soldador se enfríe hasta alcanzar una tem- peratura segura!
Page 70 Cambiar la punta de soldadura Ilust. 2: Retire la punta de soldadura Ilust. 3: Coloque la punta de soldadura [1], supere la fuerza del muelle y bloquee el cierre de bayoneta [2] a) Comprobar el correcto asiento de la punta de soldadura: Distancia correcta del manguito flexible [2] al soldador [3] como en la ilustra- ción El cierre de bayoneta del manguito flexible está...
Page 71: Cambiar El Elementos Térmico
Cambiar el elementos térmico Cambiar el elementos térmico PRECAUCIÓN ¡Peligro de quemadura! ¡Sólo cambie el elemento térmico cuando la punta de sol- dadura esté fría y el elemento térmico esté frío! ¡Antes de cambiar el elemento térmico, apague la estación de soldadura y deje que la punta de soldar y el elemento térmico se enfríen! a) Retire la punta de soldadura.
Page 72: Errores Generales
Derechos de autor y responsabilidad Los códigos de error pueden consultarse en la tabla de códigos de error del manual de instrucciones. Para salir de los mensajes de error debe utilizarse el i-OP. Sólo después de haber eliminado y salido del error, volverá a calentarse la herramienta de soldadura conectada Errores generales Si la estación de soldadura no funcionara según lo esperado, compruebe los si-...
Page 73: Garantía
Garantía antes de utilizar el aparato. No nos hacemos responsables de daños en los derechos de protección a terceros en aplicaciones y procesos sin confirmación previa expresa y por escrito. Nos reser- vamos el derecho de realizar modificaciones técnicas con fines de mejora del pro- ducto.
Page 74 Indice Indice Per la Vostra sicurezza ...................... 4 Uso previsto ........................ 7 Volume di fornitura ...................... 8 Smaltimento........................ 9 Messa in funzione....................... 9 Prima accensione della stazione di saldatura .................... 9 Spegnere .............................. 11 Collegamenti i-CON 1V.......................... 11 Descrizione del funzionamento.................. 11 Selezione della lingua.......................... 12 Impostare la temperatura della punta di saldatura .................. 12 Modalità...
Page 75: Per La Vostra Sicurezza
Per la Vostra sicurezza Per la Vostra sicurezza Avvertenze di sicurezza I prodotti Ersa sono sviluppati, prodotti e testati in conformità ai requisiti di sicurez- za più rigorosi; tuttavia, sussistono dei rischi residui! Pertanto, si raccomanda di leggere attentamente le presenti istruzioni in occasione del primo utilizzo dello strumento.
Page 76 Per la Vostra sicurezza AVVERTENZA Pericolo di incendio causato dallo stilo saldante caldo! a) Prima di accendere la stazione di saldatura, rimuovere tutti gli oggetti, i liquidi e i gas infiammabili dall'area di lavoro! b) In caso di inutilizzo, riporre lo stilo saldante nell'apposito supporto saldatore! c) Scollegare la stazione di saldatura dalla rete elettrica dopo l'uso! ATTENZIONE Pericolo di ustioni! Il saldatore si scalda subito dopo l'accensione!
Page 77 Per la Vostra sicurezza AVVERTENZA Tensione elettrica pericolosa! Rischio di morte o gravi lesioni in seguito a scosse elettriche! a) In caso di guasto dell'alimentazione elettrica, spegnere immediatamente la stazione di saldatura! b) I lavori sulle parti elettriche possono essere eseguiti solo da un elettricista qualificato o da un elettrotecnico sotto la direzione e la supervisione di un elettricista qualificato in conformità...
Page 78: Uso Previsto
Uso previsto AVVERTENZA Pericolo di incendio e scosse elettriche! L’umidità e la condensa conducono l'elettricità. Ciò può provocare incendi e scosse elettriche. a) Proteggere l'apparecchio dalla formazione di umidità e condensa! b) Non accendere gli stili saldanti in presenza di umidità e condensa! AVVERTENZA In caso di stazione di saldatura non presidiata, sussiste il pericolo di incendio! a) Per evitare incidenti e ustioni, allontanare le persone non autorizzate dalla...
Page 79: Volume Di Fornitura
Volume di fornitura scopi diversi da quelli per cui è stato concepito. La stazione di saldatura i-CON 1 è destinata all'uso in ambienti chiusi. Lo strumento va utilizzato esclusivamente per saldatura dolce. Qualsiasi altro uso non specificato è considerato improprio. Il produttore/fornitore non è responsabile di eventuali danni conseguenti.
Page 80: Smaltimento
Smaltimento Smaltimento ATTENZIONE Smaltimento ü I residui di saldatura costituiscono rifiuti speciali, pertanto non devono essere smaltiti insieme ai rifiuti domestici! a) Garantire uno smaltimento sicuro ed ecologico dello stilo saldante! b) Assicurare uno smaltimento sicuro ed ecologico dei materiali di esercizio, dei materiali ausiliari e delle parti di ricambio! c) Rispettare le norme locali sullo smaltimento dei rifiuti! Messa in funzione...
Page 81 Messa in funzione h) Collegare lo stilo saldante alla stazione. A questo scopo, inserire il connettore maschio nel connettore femmina e bloccare la chiusura. Collocare lo stilo sal- dante nel supporto saldatore. i) Collegare il cavo di alimentazione alla stazione di saldatura e alla presa di cor- rente.
Page 82: Spegnere
Descrizione del funzionamento Spegnere ATTENZIONE Attenzione: pericolo di ustioni! Dopo aver spento la stazione, la punta di saldatura rimane calda a lungo! a) Premere l'interruttore di accensione/spegnimento sulla parte anteriore dell’apparecchio. Collegamenti i-CON 1V É possibile collegare diversi stili saldanti alla stazione i-CON 1V. A questo proposito, si noti la seguente figura: Descrizione del funzionamento La stazione di saldatura è...
Page 83: Selezione Della Lingua
Descrizione del funzionamento Selezione della lingua ü Selezionare la lingua: a) Spegnere la stazione di saldatura. b) Tenere premuto l'i-OP. c) Accendere la stazione di saldatura. d) Tenere premuto l'i-OP finché non appare il menu [Configurazione], quindi rila- sciare l'i-OP. e) Selezionare la voce [Change] ruotando l'i-OP.
Page 84: Modalità Di Lavoro
Descrizione del funzionamento b) Premere l'i-OP. ð La temperatura della punta di saldatura cambia. Modalità di lavoro Dopo l'accensione della stazione di saldatura, la finestra di dialogo per l'accensione appare per circa 2 secondi. Ciò mostra la denominazione della stazione e la versione software di i-CON 1. La stazione passa quindi in modalità...
Page 85: Contrasto
Descrizione del funzionamento a) Ruotare l'i-OP per selezionare una voce di menu, dopodiché premere. – [MODIFICA] apre il menu [Configurazione] – [ANNULLA] annulla l'operazione – [DEFAULT] ripristina le impostazioni di fabbrica Contrasto Per adattare il contrasto del display all'ambiente dì lavoro, procedere come segue: a) Attivare la stazione ed effettuare subito una rotazione con l'i-OP.
Page 86: Sostituzione Delle Punte Dello Stilo Saldante
Sostituzione delle punte dello stilo saldante Attivare il cursore premendo l’i-OP. Premendo di nuovo, il cursore si disattiva. Quando il cursore è attivato, il valore del parametro può essere modificato ruotan- do l'i-OP. Sostituzione delle punte dello stilo saldante Non utilizzare mai il saldatore senza la punta! Per evitare danni materiali dovuti al surriscaldamento, spegnere la stazione di saldatura prima di sostituire la punta! a) Spegnere la stazione di saldatura con l'interruttore di alimentazione.
Page 87 Sostituzione delle punte dello stilo saldante Fig. 1: Sbloccare la punta di saldatura [1] ed estrarla [2] Fig. 2: Rimuovere la punta di saldatura Fig. 3: Inserire la punta di saldatura [1], spingere opponendo resistenza alla molla e bloccare la chiusura a ba- ionetta [2] 3BA00267 | Rev.
Page 88: Sostituzione Dell'elemento Riscaldante
Sostituzione dell’elemento riscaldante a) Assicurarsi che la punta di saldatura sia posizionata correttamente: Correggere la distanza tra la boccola zigrinata [2] e il saldatore [3] come illu- strato nella figura La chiusura a baionetta del manicotto zigrinato è completamente bloccata. Le piastre di arresto [1] non toccano la boccola zigrinata [2].
Page 89: Eliminazione Degli Errori
Eliminazione degli errori Eliminazione degli errori Messaggi di errore i-CON 1 esegue automaticamente la diagnosi degli errori. L’esito della diagnosi può essere emesso come codice di errore: Sul display appare il pittogramma triangola- re. Un numero compreso tra 2 e 99 corrisponde al codice di errore. Nella riga infe- riore viene mostrato il testo esplicativo.
Page 90: Copyright E Responsabilità
Copyright e responsabilità Copyright e responsabilità Ersa ha redatto il presente manuale d’uso con la massima cura. Tuttavia, non pos- siamo assumerci alcuna responsabilità per quanto riguarda il contenuto, la comple- tezza e la qualità delle informazioni contenute nel presente manuale. Il contenuto viene curato e continuamente aggiornato alla situazione più...
Page 91 Garanzia 3BA00267 | Rev. 1 Ersa GmbH...
Page 92 Índice Índice Para sua segurança...................... 4 Utilização pretendida ...................... 7 Conteúdo incluído ...................... 8 Eliminação de lixo....................... 9 Colocação em funcionamento .................... 9 Ligar a estação de soldagem pela primeira vez..................... 9 Desligar ............................... 11 Conectores i-CON 1V........................... 11 Descrição de funcionamento .................... 11 Seleção da língua ............................ 12 Ajustar a temperatura da ponta de soldar.................... 12 O modo de trabalho ............................ 13...
Page 93: Para Sua Segurança
Para sua segurança Para sua segurança Indicações de segurança Os produtos Ersa são desenvolvidos, fabricados e testados em conformidade com os requisitos básicos de segurança. No entanto, existem riscos residuais! Por isso, leia este manual antes de utilizar a ferramenta pela primeira vez. O manual ajudá-lo-á...
Page 94 Para sua segurança ATENÇÃO Perigo de incêndio devido à ferramenta de solda quente! a) Antes de ligar a estação de solda, remover todos os objetos inflamáveis, líquidos e gases da área de trabalho! b) Quando não estiver a utilizar a ferramenta de solda, coloque-a sempre no suporte apropriado! c) Desligue a estação de solda da rede elétrica após o uso! CUIDADO...
Page 95 Para sua segurança ATENÇÃO Perigo de tensão elétrica! Perigo de morte ou ferimentos graves por choque elétrico! a) Se ocorrerem interrupções no fornecimento elétrico, desligue imediatamente a estação de solda! b) Os trabalhos em componentes elétricos só podem ser realizados por um técnico eletricista ou por pessoas com formação em eletricidade sob a supervisão e orientação de um técnico eletricista, em conformidade com as normas elétricas!
Page 96: Utilização Pretendida
Utilização pretendida ATENÇÃO Risco de incêndio e choque elétrico! A humidade e a água conduzem eletricidade. Isso pode levar a incêndios e choques elétricos. a) Proteja o equipamento de trabalho da humidade e da água! b) Não ligue ferramentas de solda molhadas ou húmidas! ATENÇÃO Perigo de incêndio devido a estação de solda sem supervisão! a) Para evitar acidentes e queimaduras, mantenha pessoas não autorizadas...
Page 97: Conteúdo Incluído
Conteúdo incluído de forma inadequada ou para fins não destinados. A estação de soldadura i-CON 1 destina-se a ser utilizada em ambientes fechados. A ferramenta destina-se exclusivamente à soldadura por fusão de metais brandos. Qualquer outra utilização não prevista é considerada como inadequada. O fabricante/fornecedor não é...
Page 98: Eliminação De Lixo
Eliminação de lixo Eliminação de lixo CUIDADO Eliminação de lixo ü Os resíduos de soldagem são resíduos especiais e não devem ser depositados no lixo doméstico! a) Garanta uma eliminação segura e ecológica da ferramenta de soldar! b) Assegure que o material de operação, materiais auxiliares e peças sobressalentes sejam eliminados de forma segura e ecológica! c) Observem os regulamentos municipais de eliminação de resíduos! Colocação em funcionamento...
Page 99 Colocação em funcionamento h) Conecte a ferramenta de solda à estação. Para isso, insira a ficha na tomada e trave o fecho. Coloque a ferramenta de solda no suporte. i) Conecte o cabo de alimentação da estação de solda à tomada elétrica. Nunca utilizar o ferro de soldar sem a ponta de solda, perigo de sobreaquecimento! CUIDADO Perigo de queimaduras! O ferro de soldar aquece imediatamente após ser...
Page 100: Desligar
Descrição de funcionamento Desligar CUIDADO Atenção: Perigo de queimaduras! Depois de desligar, a ponta de soldar permanece quente durante algum tempo! a) Pressione o interruptor ligar/desligar (on/off) na parte da frente da unidade. Conectores i-CON 1V Vários tipos de ferramentas de solda podem ser conectados à estação de solda i- CON 1V.
Page 101: Seleção Da Língua
Descrição de funcionamento Seleção da língua ü Selecione a língua: a) Desligue a estação de soldagem. b) Prima e mantenha premido o i-OP. c) Ligue a estação de soldagem. d) Mantenha o i-OP até aparecer o menu [Configuração], depois solte o i-OP. e) Rode o i-OP para selecionar [Alterar].
Page 102: O Modo De Trabalho
Descrição de funcionamento ð A temperatura da ponta de soldar varia. O modo de trabalho Uma vez ligada a estação, o diálogo de ativação aparece durante aproximadamente 2 segundos. Isto mostra o nome da estação e a versão do software do i-CON 1. A estação entra então no modo de trabalho.
Page 103: Contraste
Descrição de funcionamento – [MODIFICAÇÃO] abre o menu [Configuração] – [CANCELAR] cancela a operação – [DEFAULT] restaura as configurações de fábrica Contraste Para ajustar o contraste no visor de forma individual ao respetivo ambiente de trabalho, proceda da seguinte forma: a) Ligar a instalação e realizar de imediato um movimento de rotação com o i-OP.
Page 104: Substituição Da Ponta De Solda
Substituição da ponta de solda Ativar o cursor premindo o i-OP. Ao premir novamente, o cursor é novamente desligado. Quando o cursor é ativado, o movimento rotativo sobre o i-OP altera o valor do parâmetro. Substituição da ponta de solda Nunca opere o ferro de solda sem uma ponta de solda! Para evitar danos materiais causados por superaquecimento, desligue a estação de solda antes de trocar a ponta de solda!
Page 105 Substituição da ponta de solda Fig. 1: Desbloqueie a ponta de soldadura [1] e remova-a [2] Fig. 2: Remover a ponta de solda Fig. 3: Para colocar a ponta de soldagem [1], pressione a peça contra a força da mola e gire até que o encaixe baioneta trave [2] 3BA00267 | Rev.
Page 106: Mude O Radiador
Mude o radiador a) Verifique se a ponta de solda está corretamente instalada: O espaçamento correto do colarinho estriado [2] para o ferro de soldar [3] é mostrado na figura O mecanismo de fecho de baioneta do anel estriado está completamente trancado.
Page 107: Tratamento De Avarias
Tratamento de avarias Tratamento de avarias Mensagens de avaria O i-CON 1 realiza automaticamente diagnósticos de avaria. O resultado do diagnóstico pode ser emitido como um código de erro: O pictograma triangular aparece no visor. O código de erro é exibido como um número entre 2 e 99. Um texto em forma de nota é...
Page 108: Direitos De Autor E Responsabilidade
Direitos de autor e responsabilidade Direitos de autor e responsabilidade A Ersa criou este manual de instruções com grande cuidado. No entanto, não pode ser garantida a exatidão, integridade e qualidade das informações contidas neste manual. O conteúdo é atualizado e adaptado às circunstâncias atuais. Todas as informações publicadas neste manual de operação, bem como os detalhes sobre produtos e processos, foram determinados por nós com o melhor conhecimento possível, utilizando os meios técnicos mais modernos disponíveis.
Page 109 Garantia 3BA00267 | Rev. 1 Ersa GmbH...
Page 110 Inhoudsopgave Inhoudsopgave Voor uw veiligheid...................... 4 Beoogd gebruik ........................ 7 Leveringsomvang........................ 8 Verwijderen ........................ 9 Inbedrijfstelling ........................ 9 Het soldeerstation voor het eerst inschakelen ..................... 9 Uitschakelen.............................. 11 Aansluitingen i-CON 1V .......................... 11 Beschrijving van de werking ..................... 11 Taalselectie .............................. 11 Temperatuur van de soldeerstift instellen.................... 12 De werkmodus ............................ 13 Parametermodus ............................ 13 Configuratiemodus............................ 13...
Page 111: Voor Uw Veiligheid
Voor uw veiligheid Voor uw veiligheid Veiligheidsvoorschriften Ersa-producten worden met inachtneming van de fundamentele veiligheidseisen ontwikkeld, geproduceerd en getest. Er blijven echter wel restrisico‘s bestaan! Lees daarom deze gebruiksaanwijzing door, voordat u het werktuig voor de eerste keer bedient. De gebruiksaanwijzing helpt u het soldeerapparaat veilig te bedienen en alle functies te leren kennen en optimaal te gebruiken.
Page 112 Voor uw veiligheid WAARSCHUWING Brandgevaar door heet soldeerapparaat! a) Verwijder vóór het inschakelen van het soldeerstation alle gemakkelijk brand- bare voorwerpen, vloeistoffen en gassen uit het werkgebied! b) Plaats het soldeerapparaat altijd in de houder wanneer deze niet wordt ge- bruikt! c) Koppel het soldeerstation na gebruik los van het stroomnet! OPGEPAST...
Page 113 Voor uw veiligheid WAARSCHUWING Gevaarlijke elektrische spanning! Dood of zeer ernstig letsel door elektrische schok! a) Bij storingen in de elektrische voeding het soldeerstation onmiddellijk uitscha- kelen! b) Werkzaamheden aan elektrische onderdelen mogen alleen worden uitge- voerd door een erkend elektricien of door personen die onder leiding en toe- zicht van een erkend elektricien volgens de elektrotechnische voorschriften zijn opgeleid in de elektrotechniek! c) Het apparaat mag nooit worden geopend!
Page 114: Beoogd Gebruik
Beoogd gebruik WAARSCHUWING Gevaar voor brand en elektrische schokken! Vochtigheid en vocht geleiden elektriciteit. Dit kan leiden tot brand en elektrische schokken. a) Bescherm het werktuig tegen vochtigheid! b) Geen nat of vochtig soldeerapparaat inschakelen! WAARSCHUWING Brandgevaar door onbeheerd soldeerstation! a) Houd onbevoegden uit de buurt van het soldeerstation om ongelukken en brandwonden te voorkomen! b) Laat het soldeerstation nooit onbeheerd achter als het is ingeschakeld!
Page 115: Leveringsomvang
Leveringsomvang wordt gebruikt voor andere doeleinden dan waarvoor het bestemd is. Het i-CON 1 soldeerstation is bedoeld voor gebruik binnenshuis. Het gereedschap is uitsluitend bestemd voor zachtsolderen. Elk ander of verdergaand gebruik wordt beschouwd als oneigenlijk gebruik. De fabrikant/leverancier is niet aansprakelijk voor daaruit voortvloeiende schade.
Page 116: Verwijderen
Verwijderen Verwijderen OPGEPAST Verwijderen ü Soldeerafval is speciaal afval en mag niet bij het huisvuil raken! a) Zorg voor een veilige en milieuvriendelijke verwijdering van het soldeerappa- raat! b) Zorg voor een veilige en milieuvriendelijke verwijdering van werkstoffen, hulpstoffen en vervangen onderdelen! c) Neem de afvalverwerkingsvoorschriften van uw gemeente in acht! Inbedrijfstelling Het soldeerstation voor het eerst inschakelen...
Page 117 Inbedrijfstelling h) Sluit het soldeerapparaat aan op het station. Steek hiervoor de stekker in het stopcontact en vergrendel de vergrendeling. Plaats het soldeerapparaat in de houder. i) Verbind het aansluitsnoer met het soldeerstation en de contactdoos. Gebruik de soldeerbout nooit zonder soldeerstift, gevaar voor oververhitting! OPGEPAST Verbrandingsgevaar! De soldeerbout wordt onmiddellijk na het inschakelen heet!
Page 118: Uitschakelen
Beschrijving van de werking Uitschakelen OPGEPAST Voorzichtig: verbrandingsgevaar! Na uitschakeling blijft de soldeerstift nog lange tijd heet! a) Druk op de aan/uit-schakelaar aan de voorkant van het apparaat. Aansluitingen i-CON 1V Op het i-CON 1V soldeerstation kunnen diverse soldeerapparaten worden aange- sloten.
Page 119: Temperatuur Van De Soldeerstift Instellen
Beschrijving van de werking a) Schakel het soldeerstation uit. b) Houd de i-OP ingedrukt. c) Schakel het soldeerstation in. d) Houd de i-OP ingedrukt totdat het menu [Configuratie] verschijnt, laat nu de i- OP los. e) Draai aan de i-OP om [Change] te selecteren. f) Selecteer het menu-item [Language] en druk vervolgens op de i-OP.
Page 120: De Werkmodus
Beschrijving van de werking De werkmodus Na het inschakelen van het station verschijnt het inschakelvenster gedurende ca. 2 seconden. Dit toont de stationsaanduiding en de softwareversie van de i-CON 1. Het station gaat vervolgens in de werkmodus. Parametermodus Door de i-OP gedurende ca. 2 seconden ingedrukt te houden, wordt de parameter- modus voor het soldeerapparaat geactiveerd.
Page 121: Contrast
Beschrijving van de werking – [WIJZIGEN] biedt toegang tot het menu [Configuratie] – [ANNULEREN] annuleert het proces – [DEFAULT] herstelt de fabrieksinstellingen Contrast Om het contrast op het display individueel aan te passen aan de betreffende werk- omgeving, gaat u als volgt te werk: a) Schakel het station in en voer onmiddellijk een draaibeweging uit met de i-OP.
Page 122: De Soldeerstift Vervangen
De soldeerstift vervangen Activeer de cursor door op de i-OP te drukken. Nogmaals drukken schakelt de cur- sor weer uit. Wanneer de cursor geactiveerd wordt door de draaibeweging van de i-OP wordt de waarde veranderd. De soldeerstift vervangen Gebruik de soldeerbout nooit zonder soldeerstift! Schakel het soldeerstation uit voordat u de soldeerstift verwisselt, om materiaalschade door oververhitting te voorkomen! a) Schakel het soldeerstation uit met de netschakelaar.
Page 123 De soldeerstift vervangen Afb. 1: Ontgrendel de soldeerstift [1] en trek hem eraf [2] Afb. 2: Verwijder de soldeerstift Afb. 3: Bevestig de soldeerstift [1], neem de veerkracht weg en vergrendel de bajonetsluiting [2] 3BA00267 | Rev. 1 Ersa GmbH...
Page 124: Vervang De Radiator
Vervang de radiator a) Controleer of de soldeerstift goed zit: Juiste afstand van de kartelhuls [2] tot de soldeerbout [3] zoals in de afbeel- ding De bajonetsluiting van de kartelhuls is volledig vergrendeld. De klemplaten [1] raken niet de kartelhuls [2]. Afb. 4: Soldeer- stift correct ge- monteerd...
Page 125: Probleemoplossing
Probleemoplossing Probleemoplossing Foutmeldingen De i-CON 1 voert zelfstandig een foutdiagnose uit. Het diagnostische resultaat kan worden weergegeven als een foutcode: Het driehoekspictogram verschijnt op het display. De foutcode wordt als een getal tussen 2 en 99 weergegeven. In de onder- ste regel wordt een infotekst weergegeven.
Page 126: Auteursrecht En Aansprakelijkheid
Auteursrecht en aansprakelijkheid Auteursrecht en aansprakelijkheid Ersa heeft deze gebruiksaanwijzing zeer zorgvuldig samengesteld. We staan echter niet garant voor de inhoud, volledigheid en kwaliteit van de informatie in deze handleiding. De inhoud wordt verzorgd en aangepast aan de actuele informatie. Alle gegevens die in deze gebruiksaanwijzing gepubliceerd worden zijn door ons, net als de informatie over producten en methodes, door middel van de modernste technische hulpmiddelen en naar beste weten verzameld.
Page 127 Garantie 3BA00267 | Rev. 1 Ersa GmbH...
Page 128 Innehållsförteckning Innehållsförteckning Om er säkerhet........................ 4 Avsedd användning ...................... 7 Leveransens omfattning ..................... 8 Bortskaffande........................ 9 Idrifttagning ........................ 9 Slå på lödstationen för första gången ...................... 9 Stäng av............................... 11 Anslutningar i-CON 1V .......................... 11 Funktionsbeskrivning ....................... 11 Val av språk .............................. 11 Ställ in lödspetsens temperatur ........................ 12 Arbetsläge .............................. 13 Parameterläget ............................ 13 Konfigurationsläget............................. 13...
Page 129: Om Er Säkerhet
Om er säkerhet Om er säkerhet Säkerhetsanvisningar Ersa-produkter utvecklas, tillverkas och testas i enlighet med de grundläggande säkerhetskraven. Det finns dock kvarstående risker! Läs därför dessa anvisningar innan du använder verktyget för första gången. Anvisningarna hjälper dig att använda lödverktyget på ett säkert sätt och att lära känna och använda alla funktioner optimalt.
Page 130 Om er säkerhet VARNING Brandrisk på grund av heta lödverktyg! a) Innan du sätter igång lödstationen ska du ta bort alla lätt antändbara föremål, vätskor och gaser från arbetsområdet! b) Placera alltid lödverktyget i förvaringsstället när det inte används! c) Koppla bort lödstationen från elnätet efter användning! FÖRSIKTIGHET Risk för brännskador! Lödkolven blir varm direkt när den är påslagen! Rör aldrig direkt vid den heta lödspetsen eller den heta radiatorn!
Page 131 Om er säkerhet VARNING Farlig elektrisk spänning! Dödsfall eller mycket allvarliga skador på grund av elektrisk stöt! a) Vid fel i elförsörjningen ska du omedelbart stänga av lödstationen! b) Arbeten på elektriska delar får endast utföras av en behörig elektriker eller av personer med elektroteknisk utbildning under ledning och övervakning av en behörig elektriker i enlighet med de elektrotekniska bestämmelserna! c) Enheten får aldrig öppnas!
Page 132: Avsedd Användning
Avsedd användning VARNING Risk för brand och elektriska stötar! Luftfuktighet och fukt leder elektricitet. Detta kan leda till bränder och elektriska stötar. a) Skydda redskapet från fukt och luftfuktighet! b) Slå inte på våta eller fuktiga lödverktyg! VARNING Brandrisk på grund av obevakad lödstation! a) För att undvika olyckor och brännskador ska du hålla obehöriga personer borta från lödstationen! b) Lämna aldrig lödstationen obevakad när den är påslagen!
Page 133: Leveransens Omfattning
Leveransens omfattning uteslutande avsett för mjuklödning. All annan användning eller användning som går utöver detta anses vara otillbörlig användning. Tillverkaren/leverantören är inte ansvarig för eventuella skador som uppstår. I den avsedda användningen ingår också att följa bruksanvisningen och säkerhetsanvisningarna som medföljer produkten. Ladda ner instruktionerna från Ersas webbplats.
Page 134: Bortskaffande
Bortskaffande Bortskaffande FÖRSIKTIGHET Bortskaffande ü Lodningsavfall är specialavfall och får inte slängas i hushållsavfallet! a) Säkerställ att lödverktyget tas bort på ett säkert och miljövänligt sätt! b) Se till att avfallshanteringen av driftsmaterial, hjälpmaterial och reservdelar sker på ett säkert och miljövänligt sätt! c) Beakta de kommunala avfallshanteringsbestämmelserna! Idrifttagning Slå...
Page 135 Idrifttagning i) Anslut nätkabeln till lödstationen och nätuttaget. Använd aldrig lödkolven utan lödspetsen, risk för överhettning! FÖRSIKTIGHET Risk för brännskador! Lödkolven blir varm direkt när den är påslagen! Rör aldrig direkt vid den heta lödspetsen eller den heta radiatorn! Lödstationen slås på/av med nätströmbrytaren på frontpanelen. a) Slå...
Page 136: Stäng Av
Funktionsbeskrivning Stäng av FÖRSIKTIGHET Försiktighet: Risk för brännskador! Efter avstängning förblir lödspetsen varm länge. a) Tryck på av-/på-knappen på enhetens framsida. Anslutningar i-CON 1V Olika lödverktyg kan anslutas till lödstation i-CON 1V. Observera följande bild: Funktionsbeskrivning Lödningsstationen styrs av i-OP, en roterande givare med touchfunktion. Med i-OP kan du välja önskade funktioner eller ändra värden.
Page 137: Ställ In Lödspetsens Temperatur
Funktionsbeskrivning a) Stäng av lödstationen. b) Håll ned i-OP och tryck på den. c) Slå på lödstationen. d) Håll kvar i-OP tills menyn [Configuration] visas, släpp nu i-OP. e) Vrid i-OP för att välja [Change]. f) Välj menyalternativet [Language] och tryck sedan på i-OP. g) Vrid i-OP för att välja önskat språk och tryck sedan på...
Page 138: Arbetsläge
Funktionsbeskrivning Arbetsläge Efter att du har slagit på stationen visas dialogrutan för att slå på stationen i ca. 2 sekunder. Här visas i-CON 1:s stationsnamn och programvaruversion. Stationen går då in i arbetsläge. Parameterläget Genom att trycka på i-OP i ca. 2 sekunder aktiveras parameterläget för lödverktyget.
Page 139: Kontrast
Funktionsbeskrivning – [CHANGE] öppnar menyn [Configuration]. – [CANCEL] avbryter åtgärden. – [DEFAULT] återställer fabriksinställningarna. Kontrast För att justera kontrasten på displayen individuellt för respektive arbetsmiljö, gör du så här: a) Slå på stationen och utför omedelbart en vändrörelse med i-OP. Detta aktiverar kontrastläget: Ställ in önskad kontrast genom att vrida på...
Page 140: Byte Av Lödspets
Byte av lödspets Aktivera markören genom att trycka på i-OP. Om du trycker på igen stängs markören av igen. När markören är aktiverad ändrar i-OP:s roterande rörelse parameterns värde. Byte av lödspets Använd aldrig lödkolven utan lödspetsen! Stäng av lödstationen innan du byter ut lödspetsen för att undvika materialskador på...
Page 141 Byte av lödspets Bild 1: Lås upp lödspetsen [1] och dra bort den [2] Bild 2: Ta bort lödspetsen Bild 3: Sätt på lödspetsen [1], övervinn fjäderkraften och lås bajonettlåset [2] 3BA00267 | Rev. 1 Ersa GmbH...
Page 142: Byt Radiator
Byt radiator a) Kontrollera att lödspetsen är korrekt placerad: Det korrekta avståndet mellan den räfflade hylsan [2] och lödkolven [3] visas på bilden till vänster Bajonettlåset på den räfflade hylsan är helt låst. Stopplåtarna [1] vidrör inte den räfflade hylsan [2]. Bild 4: Lödspetsen är korrekt monterad...
Page 143: Hantering Av Fel
Hantering av fel Hantering av fel Felmeddelanden i-CON 1 utför självständigt feldiagnoser. Diagnosresultatet kan ges ut som en felkod: Det triangulära piktogrammet visas på displayen. Felkoden visas som ett tal mellan 2 och 99. En anteckningstext visas på den nedre raden. Felkoderna finns i felkodstabellen i bruksanvisningen.
Page 144: Garanti
Garanti produkter och processer, har fastställts av oss så gott vi vet med hjälp av de senaste tekniska hjälpmedlen. Denna information är inte bindande och befriar inte användaren från sitt eget ansvar att kontrollera enheten innan den tas i bruk. Vi tar inte ansvar för intrång i tredje parts äganderätt för tillämpningar och förfaranden utan föregående uttrycklig och skriftlig bekräftelse.
Page 145 Garanti 3BA00267 | Rev. 1 Ersa GmbH...
Page 146 Sisällysluettelo Sisällysluettelo Turvallisuutesi vuoksi ...................... 4 Käyttötarkoitus ........................ 7 Toimitussisältö ........................ 8 Hävittäminen ........................ 9 Käyttöönotto........................ 9 Juotosaseman kytkeminen päälle ensimmäistä kertaa................. 9 Kytke pois päältä ............................ 11 Liitännät i-CON 1V............................ 11 Toimintakuvaus........................ 11 Kielen valinta............................... 11 Aseta juotoskärjen lämpötila ........................ 12 Työtila ................................. 13 Parametritila ............................... 13 Konfigurointitila ............................ 13 Kontrasti.............................. 14 Parametrien muuttaminen ......................... 14...
Page 147: Turvallisuutesi Vuoksi
Turvallisuutesi vuoksi Turvallisuutesi vuoksi Turvallisuusohjeet Ersa-tuotteet kehitetään, valmistetaan ja testataan perusturvallisuusvaatimusten mukaisesti. Siitä huolimatta on olemassa jäännösriskejä! Siksi lue tämä käyttöopas ennen kuin käytät työkalua ensimmäistä kertaa. Ohjeet auttavat sinua käyttämään juotostyökalua turvallisesti sekä tutustumaan kaikkiin toimintoihin ja käyttämään niitä optimaalisesti. Noudatettavat turvallisuusohjeet sisältävät myös oheisen tiedotteen "Turvaohjeet".
Page 148 Turvallisuutesi vuoksi VAROITUS Kuumien juotostyökalujen aiheuttama tulipalon vaara! a) Ennen kuin käynnistät juotosaseman, poista kaikki syttyvät esineet, nesteet ja kaasut työalueelta! b) Säilytä juotostyökalu aina säilytystelineessä, kun sitä ei käytetä! c) Irrota juotosasema virtalähteestä käytön jälkeen! HUOMIO Kuuma pinta! Juotosrauta kuumenee heti päälle kytkemisen jälkeen! Älä...
Page 149 Turvallisuutesi vuoksi VAROITUS Vaarallinen sähköjännite! Kuolema tai vakava loukkaantuminen sähköiskun seurauksena! a) Jos sähkönsyötössä ilmenee vika, kytke juotosasema välittömästi pois päältä! b) Sähköosia koskevia töitä saa suorittaa vain pätevä sähköasentaja tai sähkötekniikan koulutuksen saaneet henkilöt pätevän sähköasentajan ohjauksessa ja valvonnassa sähköteknisten määräysten mukaisesti! c) Laitetta ei saa koskaan avata! d) Käytä...
Page 150: Käyttötarkoitus
Käyttötarkoitus VAROITUS Tulipalon ja sähköiskun vaara! Kosteus ja kosteus johtavat sähköä. Tämä voi aiheuttaa tulipalon ja sähköiskun. a) Suojaa työlaitetta kosteudelta ja kosteudelta! b) Älä kytke päälle märkiä tai kosteita juotostyökaluja! VAROITUS Valvomattoman juotosaseman aiheuttama tulipalon vaara! a) Onnettomuuksien ja palovammojen välttämiseksi pidä asiattomat henkilöt loitolla juotosasemasta! b) Älä...
Page 151: Toimitussisältö
Toimitussisältö tarkoitettu yksinomaan pehmeäjuottoon. Muunlainen tai laajennettu käyttöä katsotaan ei tarkoituksenmukaiseksi käytöksi. Valmistaja/toimittaja ei ole vastuussa mahdollisista vahingoista. Tarkoituksenmukaiseen käyttöön kuuluu myös tuotteen mukana toimitettujen käyttöohjeiden ja turvallisuusohjeiden noudattaminen. Lataa ohjeet Ersan sivuilta. Toimitussisältö Nimike Elektroninen asema i-CON 1 Elektroninen asema i-CON 2VC liitännällä Elektroninen asema i-CON 2V, 115 V Elektroninen asema i-CON 1V Elektroninen asema i-CON 1VC liitännällä...
Page 152: Hävittäminen
Hävittäminen Hävittäminen HUOMIO Hävittäminen ü Juotosjäte on erityisjätettä, eikä sitä saa hävittää kotitalousjätteen mukana! a) Huolehdi juottotyökalun turvallisesta ja ympäristöystävällisestä hävittämisestä! b) Huolehdi käyttömateriaalien, apuaineiden ja varaosien turvallisesta ja ympäristöystävällisestä hävittämisestä! c) Noudata kunnallisia jätehuoltomääräyksiä! Käyttöönotto Juotosaseman kytkeminen päälle ensimmäistä kertaa ü...
Page 153 Käyttöönotto i) Liitä virtajohto juotosasemaan ja pistorasiaan. Älä koskaan käytä juotoskolvia ilman juotoskärkeä, ylikuumenemisvaara! HUOMIO Kuuma pinta! Juotosrauta kuumenee heti päälle kytkemisen jälkeen! Älä koskaan koske suoraan kuumaan juotoskärkeen tai kuumaan lämmityselementtiin! Juotosasema kytketään päälle/pois etupuolella olevasta verkkokytkimestä. a) Kytke juotosasema päälle virtakytkimestä. 3BA00267 | Rev.
Page 154: Kytke Pois Päältä
Toimintakuvaus Kytke pois päältä HUOMIO Varoitus: Palovammojen vaara! Sammuttamisen jälkeen juotoskärki pysyy kuumana pitkään! a) Paina laitteen etuosassa olevaa on/off-kytkintä. Liitännät i-CON 1V i-CON 1V juotosasemaan voidaan liittää kaksi juotostyökalua. Huomaa seuraava kuva: Toimintakuvaus Juotosasemaa ohjataan i-OP-kosketustoiminnolla varustetulla kiertokooderilla. i-OP mahdollistaa haluttujen toimintojen valitsemisen tai arvojen muuttamisen.
Page 155: Aseta Juotoskärjen Lämpötila
Toimintakuvaus a) Kytke juotosasema pois päältä b) paina i-OP:tä ja pidä se painettuna c) Kytke juotosasema päälle. d) Pidä i-OP-painiketta painettuna, kunnes [Configuration]-valikko tulee näkyviin, ja vapauta i-OP-painike. e) Valitse kohta [Change] kiertämällä i-OP:tä. f) Valitse [Kieli]-valikkokohta ja paina sitten i-OP-painiketta. g) Valitse haluamasi kieli kääntämällä...
Page 156: Työtila
Toimintakuvaus Työtila Kun asema on kytketty päälle, kytkentävalintaikkuna näkyy noin 2 sekunnin ajan. Tämä näyttää i-CON 1:n aseman nimen ja ohjelmistoversion. Tämän jälkeen asema siirtyy toimintatilaan. Parametritila i-OP:n painaminen noin 2 sekunnin ajan aktivoi juotostyökalun parametritilan. Konfigurointitila Konfigurointitilaan pääset painamalla i-OP:tä 5 sekunnin ajan i-CON 1 -laittetta käynnistettäessä.
Page 157: Kontrasti
Toimintakuvaus – [CHANGE] avaa [Configuration]-valikon. – [CANCEL] peruuttaa toiminnon. – [DEFAULT] palauttaa tehdasasetukset. Kontrasti Näytön kontrastin säätäminen työympäristön mukaan: a) Kytke asema päälle ja käännä heti i-OP:tä: Kontrastitila aktivoituu. Aseta haluttu kontrasti kääntämällä i-OP-painiketta ja paina sitten. Parametrien muuttaminen Muuta parametrin arvoa: Pidä...
Page 158: Juotoskärjen Vaihto
juotoskärjen vaihto Aktivoi kursori painamalla i-OP. Painamalla uudelleen kursori kytkeytyy taas pois päältä. Kohdistimen ollessa aktivoituna parametrin arvoa voidaan muuttaa kiertämällä i- OP:tä vastaavaan suuntaan. juotoskärjen vaihto Älä koskaan käytä juotoskolvia ilman juotoskärkeä! Ylikuumenemisen aiheuttamien aineellisten vahinkojen välttämiseksi sammuta juotosasema ennen juotoskärjen vaihtamista! a) Katkaise juotosasema virtakytkimestä.
Page 159 juotoskärjen vaihto Kuva 1: Vapauta juotoskärki [1] ja irrota [2] Kuva 2: Irrota juotoskärki Kuva 3: Aseta juotoskärki [1] päälle, voita jousivoima ja lukitse bajonetin salpa [2] 3BA00267 | Rev. 1 Ersa GmbH...
Page 160: Vaihda Jäähdytin
Vaihda jäähdytin a) Tarkista, että juotoskärki on kunnolla paikallaan: Oikea etäisyys pyälletyn holkin [2] ja juotosraudan [3] välillä kuvan osoittamalla tavalla Pyällystetyn holkin bajonettilukitus on täysin lukittu. Taitettavat levyt [1] eivät kosketa pyällettyä holkkia [2]. Kuva 4: Oikein asennettu juotoskärki Vaihda jäähdytin HUOMIO Palovammojen vaara! Vaihda lämmityselementti vain, kun juotoskärki ja lämmityselementti ovat kylmiä!
Page 161: Virheiden Käsittely
Virheiden käsittely Virheiden käsittely Virheilmoitukset i-CON 1 suorittaa itsenäisesti vikadiagnoosit. Vianmäärityksen tulos voidaan antaa virhekoodina: Näyttöön ilmestyy kolmiomainen kuvake. Virhekoodi näytetään numerona 2:n ja 99:n välillä. Alarivillä näkyy huomautusteksti. Virhekoodit löytyvät käyttöohjeen virhekooditaulukosta. Virheilmoitukset on kuitattava i-OP:n kautta. Vasta kun virhe on korjattu ja kuitattu, kytketty juotosväline kuumennetaan uudelleen.
Page 162: Takuu
Takuu Nämä tiedot eivät ole sitovia eivätkä vapauta käyttäjää vastuusta tarkistaa laite ennen sen käyttöä. Emme ota vastuuta kolmannen osapuolen omistusoikeuksien loukkauksista sovelluksissa ja menettelyissä ilman etukäteen saatua nimenomaista kirjallista vahvistusta. Pidätämme oikeuden teknisiin muutoksiin tuotteen parantamiseksi. Vastuu välittömistä vahingoista, välillisistä vahingoista tai kolmannen osapuolen vahingoista, jotka johtuvat tämän tuotteen ostamisesta, on suljettu pois laillisten mahdollisuuksien puitteissa.
Page 163 Takuu 3BA00267 | Rev. 1 Ersa GmbH...
Page 164 Содержание Содержание Для Вашей безопасности.................... 4 Использование по назначению.................. 8 Объем поставки ........................ 8 Утилизация........................ 9 Ввод в эксплуатацию ...................... 9 Первое включение паяльной станции....................... 9 Выключение............................... 11 Подключения i-CON 1V .......................... 11 Описание функционирования.................. 12 Выбор языка интерфейса.......................... 12 Задайте температуру паяльного жала..................... 13 Начальный...
Page 165: Для Вашей Безопасности
Для Вашей безопасности Для Вашей безопасности Техника безопасности Продукты Ersa разрабатываются, изготавливаются и испытываются с соблюде- нием основополагающих требований техники безопасности. Однако, риски все равно существуют! Поэтому прочитайте данное руководство, прежде чем начинать работу с обо- рудованием. Оно поможет Вам безопасно работать с паяльной станцией, по- знакомит...
Page 166 Для Вашей безопасности ОСТОРОЖНО Опасность несчастного случая! Компоненты паяльных инструментов не должны иметь повреждений! a) Проверьте все компоненты перед использованием! b) При наличии повреждений не используйте паяльную станцию! c) Ремонтные работы должны выполняться только специалистами или производителем! d) Используйте только оригинальные запасные части и расходные материа- лы...
Page 167 Для Вашей безопасности ПРЕДУПРЕЖДЕНИЕ Возможно возгорание или материальный ущерб! Опасность нарушения теплоотвода при накрытых вентиляционных отверсти- ях! a) Никогда не накрывайте вентиляционные отверстия паяльной станции! ОСТОРОЖНО Носите средства защиты! При паянии возможны брызги горячего припоя или едких жидкостей из точки пайки.
Page 168 Для Вашей безопасности ОСТОРОЖНО Еда и напитки запрещены! ü Припой и вспомогательные вещества ядовиты. Чтобы предотвратить их попадание в организм, соблюдайте следующие указания: a) В помещениях, где происходит паяние, запрещено есть, пить и курить! b) Всегда мойте руки после работы с припоем и жидкими веществами! c) Соблюдайте...
Page 169: Использование По Назначению
Использование по назначению ОСТОРОЖНО Предотвратите травмы! a) Перед включением рабочего прибора проверьте его на наличие повре- ждений! b) Прибор должен использоваться и храниться только с соблюдением всех указанных в техпаспорте требований к окружающей среде! c) Техобслуживание и очистка прибора должны осуществляться в соответ- ствии...
Page 170: Утилизация
Утилизация Название Подставка с губкой для сушки Сетевой кабель Краткое руководство и техника безопасности Перейдите к обзору паяльных жал серии 142 по быстрой интернет-ссылке 142.ersa.com Заказать. ВНИМАНИЕ Неполная поставка, или есть поврежденные компоненты? Проверьте полноту поставки. Если какие-то компоненты отсутствуют или по- вреждены, свяжитесь...
Page 171 Ввод в эксплуатацию b) Установите паяльную станцию и подставку на термостойкую, электропро- водящую и антистатическую рабочую подкладку с подключенным штеке- ром заземления. Исключите возможность опрокидывания оборудования. Паяемый материал также должен складываться только на антистатиче- скую рабочую подкладку. c) Убедитесь, что выключатель паяльной станции выключен. d) Проверьте...
Page 172: Выключение
Ввод в эксплуатацию Никогда не используйте паяльник без жала - существует опасность перегрева! ОСТОРОЖНО Опасность ожога! Сразу после включения паяльник имеет высокую темпе- ратуру! Никогда не касайтесь горячего жала или нагревательного элемента! Паяльная станция включается/выключается с помощью сетевого выключателя на передней стороне. a) Включите...
Page 173: Описание Функционирования
Описание функционирования Описание функционирования Управление паяльной станцией осуществляется с помощью вращаемой ручки с кнопочной функцией (i-OP). i-OP позволяет выбирать нужные функции или изменять значения. Вращение по часовой стрелке приводит к увеличению зна- чения параметра, против часовой стрелки – к уменьшению. Медленное вра- щение...
Page 174: Задайте Температуру Паяльного Жала
Описание функционирования e) Вращением i-OP выберите пункт [Изменить]. f) Выберите пункт меню [Язык], а затем нажмите i-OP. g) Поверните i-OP для выбора нужного языка, а затем нажмите i-OP. h) Выберите пункт меню [** КОНЕЦ **], а затем нажмите i-OP. ð Язык интерфейса изменен. Задайте...
Page 175: Режим Установки Параметров
Описание функционирования Режим установки параметров При нажатии и удержании i-OP в течение прим. 2 секунд для паяльного инструмента активируется режим установки параметров. Режим конфигурации Для входа в режим конфигурации держите ручку i-OP нажатой в течение 5 с при включении i-CON 1. a) Поверните...
Page 176: Изменение Параметра
Описание функционирования a) Включите станцию и сразу же выполните поворотное движение с помо- щью i-OP. При этом активируется режим контрастности: Установите нужную контрастность поворотом i-OP, а затем нажмите кнопку. Изменение параметра Изменение значения параметра: Нажмите и удерживайте кнопку i-OP в течение примерно 2 секунд. Поворотом...
Page 177: Замена Паяльного Жала
Замена паяльного жала Замена паяльного жала Не используйте паяльник без паяльного жала! Во избежание материального ущерба из-за перегрева, перед каждой заменой паяльного жала выключайте паяльную станцию! a) Выключите паяльную станцию с помощью сетевого выключателя. ОСТОРОЖНО Опасность ожога! Дайте паяльнику остыть до безопасной температуры! Прикосновение...
Page 178 Замена паяльного жала Рис. 2: Снимите паяльное жало Рис. 3: Вставьте паяльное жало [1], преодолевая усилие пружины, и зафиксируйте байонетный за- твор [2] a) Проверьте правильность посадки паяльного жала: Правильное расстояние между насечной втулкой [2] и паяльником [3] по- казано на рисунке Байонетный...
Page 179: Замените Нагревательный Элемент
Замените нагревательный элемент Замените нагревательный элемент ОСТОРОЖНО Опасность ожога! Менять нагревательный элемент следует только тогда, когда паяльное жало и нагревательный элемент остыли! Перед заменой нагревательного элемента выключить паяльную станцию и дать паяльному жалу и нагревательному элементу остыть! a) Извлеките паяльное жало. b) Вручную...
Page 180: Общие Рекомендации
Авторское право и ответственность Коды ошибок приведены в таблице кодов ошибок руководства по эксплуата- ции. Сообщения об ошибках необходимо квитировать с помощью i-OP. Только после устранения и квитирования ошибки подсоединенный паяльный инстру- мент снова нагреется. Общие рекомендации Если работа паяльной станции не соответствует ожиданиям, проверьте: –...
Page 181: Гарантии
Гарантии Мы не несем ответственности за нарушение авторских прав третьих лиц на устройства и технологии при отсутствии предварительного и однозначного письменного уведомления. Мы оставляем за собой право на технические из- менения, направленные на усовершенствование продукции. В рамках действующего законодательства вытекающая из покупки этого про- дукта...
Page 182 目录目录安全考量.......................... 4 按规定使用 ........................ 7 供货范围.......................... 7 报废处理.......................... 8 调试 ........................... 8 第一次打开焊接站............................ 8 断开 ................................ 10 i-CON 1V 的连接 ............................ 10 功能描述.......................... 10 语言选择 .............................. 10 设置焊头温度............................. 11 工作模式 .............................. 12 参数模式 .............................. 12 配置模式 .............................. 12 对比度 ................................ 13 修改参数 .............................. 13 更换焊头.......................... 14 更换加热体 ........................ 16 故障处理..........................
Page 183: 安全考量
安全考量安全考量安全提示 Ersa 产品在满足基本安全要求情况下开发、生产并经过检测。但仍存在剩余风险！因此在首次操作工具前，请阅读本说明书。说明可帮助您安全地操作焊接工具，了解并最佳地使用所有功能。需要注意的安全提示也包括附加的信息文字“安全提示”。必须注意国家和国际安全、健康和劳动保护规定。危险因不恰当操作造成的危险 a) 遵守使用说明书！ b) 任何受委托调试、运行和/或保养焊接工具的人都必须阅读并理解信息文字“安全提示”和章节“为确保您的安全”以及本使用说明书中与作业有关的章节！ c) 运行焊接工具另外还需要遵守当地的安全和事故防范规定！ d) 请始终将本说明书保管在焊接工具附近所有用户可随时接触到的位置上！小心事故风险！不允许损坏焊接工具的组件！ a) 在使用前检查所有组件！ b) 如果损坏，禁止运行焊接站！ c) 只能让专业人员或生产商执行维修！ d) 只能使用原装 Ersa 损耗件和备件。 e) 不得进行改装！它们同样会导致丧失质保请求权。 f) 绝对不要在没有焊头的情况下使用电烙铁，存在过热危险！ 3BA00267 | Rev.
Page 184 安全考量警告因高温焊接工具出现火灾危险！ a) 在接通焊接站之前，从作业区域中移除所有易燃的物品、液体和气体！ b) 在不使用时，始终在存放支架中放置焊接工具！ c) 在使用完之后，将焊接站与电网断开！小心小心烫伤！在接通之后，电烙铁会立即升温！绝对不能直接触摸高温的焊头或高温的加热体！警告在焊接时有触电危险！ a) 只能在没有电的零件上执行焊接作业！ b) 焊接站和电烙铁不能暴露在高机械负荷下！ c) 不能将焊接工具浸入液体中进行冷却！警告可能出现火灾危险或财产损失！在盖住通风口时存在热蓄积危险！ a) 绝对不能盖住通风口！小心使用防护装备！焊接的时候，可能会有高温焊剂或腐蚀性助焊剂从焊接位置溅出。通过使用防护装备避免焊剂或助焊剂进入眼睛或皮肤！ a) 遵守企业内部有关防护服的规定！ b) 遵守所使用焊剂和助焊剂的安全数据表！ Ersa GmbH 3BA00267 | Rev. 1...
Page 185 安全考量警告危险电压！因触电造成死亡或重伤！ a) 出现电源故障时立即关闭焊接站！ b) 只允许专业电工或由受到过电子技术指导的人员在专业电工指导和监督下，根据电子技术规定在电气零件上工作！ c) 绝对不允许打开设备！ d) 只能使用具有规定电流强度的原装保险装置！ e) 只能使用电绝缘工具！ f) 保护连接线：不能将连接线用于拔出电源插头或携带设备！连接线不能接触热、油或锋利的边缘！立即更换损坏的连接线，因为它们可能造成火灾、短路和触电！小心禁止进食和饮水！ ü 焊剂和助焊剂有毒。为避免它们进入生物体，请注意以下方面： a) 在焊接室内既不允许进食、饮水，也不允许吸烟！ b) 在使用焊剂和助焊剂作业期间，始终要洗手！ c) 遵守所使用焊剂和助焊剂的安全数据表！小心在焊接时会出现有毒蒸汽！在焊接时焊接材料和组件会产生气体析出。这些气体析出对健康有害。不能吸入蒸汽！ a) 确保充分通风或者使用焊烟抽吸装置！ b) 遵守所使用焊剂和助焊剂的安全数据表！警告火灾和触电危险！水分和潮湿会传导电流。这可能导致火灾和触电。...
Page 186: 按规定使用
按规定使用警告因无人看管的焊接站出现火灾危险！ a) 为了避免事故和烫伤，未获授权人员必须远离焊接站！ b) 绝对不能使接通后的焊接站无人看管！ c) 必须将焊接工具放到指定存放支架的存放位置中。 d) 关闭焊接站之后，焊接工具需要一定时间才能冷却下来。小心避免受伤危险！ a) 在接通前检查作业设备是否损坏！ b) 只能在参数表中指定的环境条件下运行和保管作业设备！ c) 按照操作说明书中的规定对工作用设备进行维护和清洁！ d) 保持工位旁的秩序！小心事故风险！因无关人员使用出现危险！ a) 确保无关人员，尤其是儿童，不会接触到焊接站！按规定使用焊接工具 i-CON 1 是按照最新技术水准和公认的安全技术规定制造的。但如果由未经培训的人员不恰当地使用或者用于不符合规定的用途，则焊接工具可能产生剩余危险。焊接站 i-CON 1 用于封闭空间内的使用。该工具只用于软焊料钎焊。其他或超过这一范围的使用皆视作与规定不符。对由此造成的任何损失，制造商/供应商概不负责。合规使用还包括注意操作说明书和产品随附的安全提示。请从 Ersa 公司网站下载本说明书。...
Page 187: 报废处理
报废处理名称带干燥海绵的存放支架电源线简要说明书和安全提示通过互联网快速链接 142.ersa.com 调用焊头系列 142 的一览表。提示交付不完整，或部件损坏？请检查交付是否完整。如果某件货物缺少或损坏，请与供应商联系！报废处理小心废弃处理 ü 焊接废弃物属于特殊垃圾，绝对不能进入生活垃圾！ a) 确保安全、环保地废弃处理焊接工具！ b) 确保安全、环保地废弃处理生产原料、辅助材料和更换件！ c) 请注意城市废物清理规定！调试第一次打开焊接站 ü 必须遵守在章节安全提示中列出的安全提示。 a) 确保电源电压与铭牌上指定的值一致。 b) 将焊接站和存放支架放在一个耐热、导电并接有接地插头的 ESD 工作垫上。必须避免设备可能倾翻。板子同样只允许放到 ESD 工作垫上。 c) 确保通过接通/断开开关断开了焊接站。 d) 检查焊头的正确位置。...
Page 188 调试 g) 注意插头在连接插座中的正确位置。插头中的针脚必须与连接插座中的凹槽重合。 h) 将焊接工具连接到焊接站。为此将插头插入插座并锁住锁闩。将焊接工具放到存放支架中。 i) 将电源线连接到焊接站和电源插座上。绝对不要在没有焊头的情况下使用电烙铁，存在过热危险！小心小心烫伤！在接通之后，电烙铁会立即升温！绝对不能直接触摸高温的焊头或高温的加热体！焊接站通过正面的电源开关打开/关闭。 a) 通过电源开关打开焊接站。 Ersa GmbH 3BA00267 | Rev. 1...
Page 189: I-Con 1V 的连接
功能描述断开小心小心烫伤危险！在断开之后，焊头仍会时间保持高温！ a) 在设备正面按下接通/断开开关。 i-CON 1V 的连接各种焊接工具均可连接到 i-CON 1V 焊接站。为此请注意以下图示：功能描述通过有按键功能的旋转编码器 i-OP 操作焊接站。i-OP 可以选择所需功能或修改数值。向右旋转会提高数值，向左旋转会降低数值。缓慢旋转时以一个步幅改变数值。以 10/50/100 步幅快速旋转修改所选数值（取决于相应的参数）。按键功能确认设置的参数值。语言选择 ü 选择语言： 3BA00267 | Rev. 1 Ersa GmbH...
Page 190: 设置焊头温度
功能描述 a) 断开焊接站。 b) 按下并按住 i-OP。 c) 接通焊接站。 d) 按住 i-OP 直到出现[配置]菜单，现在松开 i-OP。 e) 通过旋转 i-OP，选择 [Change] 条目。 f) 选择 [Language] 菜单项，然后按下 i-OP。 g) 通过旋转 i-OP 来选择所需的本国语言，然后按下 i-OP。 h) 选择菜单条目 [** END **]，然后按下 i-OP。 ð 本国语言修改完毕。设置焊头温度 a) 通过旋转 i-OP 设置所需的焊头温度。 b) 按下...
Page 191: 工作模式
功能描述工作模式打开焊接站后，打开对话框出现约 2 秒。它显示 i-CON 1 的焊接站名称和软件版本。然后，该焊接站进入工作模式。参数模式按下并按住 i-OP 约 2 秒，启用焊接工具的参数模式。配置模式您可以在打开 i-CON 1 时按住 i-OP 5 秒钟，进入配置模式。 a) 旋转 i-OP，选择一个菜单项，然后按下。 3BA00267 | Rev. 1 Ersa GmbH...
Page 192: 对比度
功能描述 – [修改]打开[配置]菜单 – [取消]取消操作 – [DEFAULT] 恢复出厂设置对比度要根据相应的工作环境个性化调整显示屏的对比度，操作方法如下： a) 打开焊接站并立即用 i-OP 执行旋转运动。这样就启用了对比度模式：通过旋转 i-OP 设置所需的对比度，然后按下。修改参数修改一个参数的值：按住 i-OP 约 2 秒。通过旋转 i-OP 选择所需的参数。 Ersa GmbH 3BA00267 | Rev. 1...
Page 193: 更换焊头
更换焊头通过按下 i-OP 启用光标。再按一下，就会再次关闭光标。当启用光标时，i-OP 上的旋转运动会改变参数的值。更换焊头绝对不能在没有焊头情况下运行电烙铁！为了避免因过热导致材料损坏，更换焊头前必须断开焊接站！ a) 通过电源开关关闭焊接站。小心小心烫伤！使电铬铁冷却至安全温度！原则上自担风险触摸焊头的滚花塑料件。必要时在更换焊头前使焊头完全冷却。小心小心烫伤危险！在断开之后，焊头仍会时间保持高温！小心小心烫伤！在接通之后，电烙铁会立即升温！绝对不能直接触摸高温的焊头或高温的加热体！ 3BA00267 | Rev. 1 Ersa GmbH...
Page 194 更换焊头图 1: 解锁 [1] 并拔出 [2] 焊头图 2: 取下焊头图 3: 放上焊头 [1] ，克服弹簧力，并锁住卡口锁 [2] Ersa GmbH 3BA00267 | Rev. 1...
Page 195: 更换加热体
更换加热体 a) 检查焊头的正确位置：滚花套筒到 [2] 电烙铁 [3] 的确切距离如图滚花套筒的卡口式接头已完全锁紧。调整板 [1] 不接触滚花套筒 [2]。图 4: 正确安装了焊头更换加热体小心烫伤危险！仅在焊头和加热体低温状态下更换加热体！在更换加热体之前，断开焊接站，使焊头和加热体冷却！ a) 取下焊头。 b) 用手拔出加热体。图 5: 更换加热体 ü 推入备用加热体： a) 将加热体的槽 [1] 与电铬铁中的标记 [2] 对齐。 b) 使加热体与电铬铁准确平行对齐。 c) 稍稍用力小心、缓慢地将加热体推至止挡位置。如果加热体无法轻松推入，请不要暴力按压，而是重新插入！ d) 重新放上焊头。...
Page 196: 故障处理
故障处理故障处理故障信息 i-CON 1 自动进行故障诊断。诊断结果可以作为一个故障代码输出：三角形图标出现在显示屏上。以 2 到 99 之间的数字显示故障代码。在下面的行中显示一个提示文本。错误代码可参考操作说明书的错误代码表。必须通过 i-OP 应答故障信息。在排除故障并应答之后，重新加热连接的焊接工具。一般性故障如果焊接站不能按预期工作，请检查以下几个方面： – 有电源电压？将电源连接线与设备和插座正确相连。 – 保险丝损坏？保险丝位于设备背面的电源连接插座上。请务必注意，损坏的保险丝也可能是根本故障原因的提示。因此，简单地更换保险丝通常并不够。 – 焊接工具是否正确地连接到供电单元？ – 焊接站持续只显示室温。加热体或输入引线损坏。即使焊接站处于静止状态，几分钟后也会显示室温！ – 关闭显示屏，不再显示任何内容，但电源开关仍然亮起。焊台存在过载。当焊接站充分冷却后（约 30 分钟），您可以继续工作。版权和责任 Ersa 本着严谨的态度制作了本使用说明书。但无法对本说明书中的内容、完整性和信息质量提供保证。内容将得到维护并按照最新的情况调整。所有在本使用说明书中公布的参数以及有关产品和工艺的信息都是由我们使用现代化技术辅助工具按照我们最高知识水平确定的。这些信息没有约束力，它...
Page 197 质保我们推荐保管好包装材料，以备之后使用。只能使用这种包装材料才能妥善地包装、存放、运输或使用焊接工具。未经 Ersa GmbH 书面同意，不允许以摘录的方式复制、修改、传输本说明书，或者将其翻译为其他语言。质保加热体和焊头或脱焊头属于易损件，无法享受质保。由材料或生产造成的缺陷必须在报告缺陷并在退货前展示购买凭证，并将其附加在退货中。质保期依据 Ersa GmbH 一般有效的销售、供货和付款条款中的规定。在不按规定使用并干涉设备时，将丧失质保以及买方针对生产商的责任请求权。 3BA00267 | Rev. 1 Ersa GmbH...
Page 198 目次目次皆さまの安全のために ..................... 4 用途に従う規定通りの使用.................... 7 納入内容.......................... 8 廃棄処分.......................... 9 装置の .......................... 9 ハンダステーションの電源を初めて入れるとき ................... 9 スイッチオフ............................. 11 接続ポート i-CON 1V .......................... 11 機能の説明 ........................ 11 言語選択 .............................. 11 はんだ付け用チップの温度を設定する .................... 12 作業モード.............................. 13 パラメータモード............................. 13 コンフィギュレーションモード...................... 13 コントラスト............................. 14 パラメータの変更............................. 14 はんだごて先の交換 ....................... 15 ラジエーターの交換 ....................... 17 エラー処理 ........................ 18 エラーメッセージ............................. 18 一般的なエラー............................ 18 著作権と責任...
Page 199: 皆さまの安全のために
皆さまの安全のために皆さまの安全のために安全注意 Ersaの製品は基本的安全要件に配慮して開発、製造、検査されています。それでも残留リスクはあります！このため、本説明書をよくお読みいただいてからツールの使用を開始してください。この説明書を把握しておけばはんだツールの安全な取扱いと全機能の把握および最適な利用ができるようになります。守るべき安全注意には添付の案内書「安全注意」も含まれます。国内および国際安全・健康・労働安全規則に従ってください。危険不正取り扱いによる危険 a) 取扱説明書に従ってください！ b) はんだツールのコミッショニング、運転、メンテナンスの各担当者は案内書「安全注意」とこの取扱説明書の「安全のために」の章および担当作業関連の章を読み把握しておいてください！ c) はんだツールの運転の際は以上の他、使用地の安全・事故防止規則に従ってください！ d) この説明書をはんだツール近辺の誰でもすぐ手に取れる場所に保管してください！注意事故の危険！はんだツールのコンポーネントが破損しないようにしてください！ a) 使用前に全てのコンポーネントを点検してください！ b) 損傷があればはんだステーションを運転しないでください！ c) 修理は技術者またはメーカーのみに行わせてください！ d) Ersa純正の消耗部品と交換部品のみご使用ください。 e) 改造しないでください！改造すると保証請求できなくなります。 f) 過熱の危険があるためはんだごてははんだチップ無しで使用しないでください！...
Page 200 皆さまの安全のために警告高温のはんだツールによる発火の危険があります！ a) はんだステーションの電源を入れる前に全ての可燃性の物、液体、気体を作業領域外に取り除いてください！ b) はんだツールを使用しないときは常にこて台に置いてください！ c) 使用後のはんだステーションを電力網から切り離してください！注意火傷の危険！はんだごてはオンにすると直ぐ熱くなります！高温のはんだチップやヒーターに接触しないようにしてください！警告はんだ作業中は感電の危険があります！ a) はんだ付け作業は通電していない部品のみに行ってください！ b) はんだステーションとはんだごてに大きな機械的負荷が掛からないようにしてください！ c) はんだツールをクールダウンさせるために水に着けないでください！警告発火の危険や物損のおそれがあります！通気スリットが覆われていると熱が滞留する危険があります！ a) はんだステーションの通気スリットを覆わないようにしてください！注意個人用保護具をご使用ください！はんだつけのとき熱いはんだや腐食性液体がはんだ付け部位から飛散することもあります。個人用保護具を仕様してはんだや液体が目または皮膚に接触しないようにしてください！ a) 保護服に関する企業内の決まりに従ってください！ b) 使用するはんだとフラックスの安全データシートに従ってください！ Ersa GmbH 3BA00267 | Rev. 1...
Page 201 皆さまの安全のために警告危険電圧！感電による死亡または重傷の危険があります！ a) 電源に障害があればはんだステーションを直ちに停止してください！ b) 電気部品への作業は電気技術士か電気技術面について指図を受けた人員が電気技術士の指図と監督の下で電気技術的規則に従って行わなければなりません！ c) 本装置を開かないでください！ d) 規定溶断電流の純正フューズのみご使用ください！ e) 電気絶縁されたツールのみご使用ください！ f) 接続ケーブルの保護：接続ケーブルを持って電源プラグを引き抜いたり装置を移動しないでください！接続ケーブルに熱、オイル、鋭いエッジが接触したり暴露されないようにしてください！接続ケーブルが損傷していれば発火やショート、アークの原因になるため直ちに交換してください！注意飲食禁止です！ ü はんだとフラックスは有毒です。これらの物質が体内に入らないようにするため以下のことにご注意ください： a) はんだ作業空間では飲食禁止、禁煙としてください！ b) はんだとフラックスを使っての作業後は手をよく洗ってください！ c) 使用するはんだとフラックスの安全データシートに従ってください！注意はんだ付け中に有毒な蒸気が発生します！はんだ付け中にはんだ材料やアセンブリからガスが発生します。こうしたガスは健康への危害があります。これらの蒸気を吸わないようにご注意ください！ a) 十分換気したりはんだ発煙除去手段をご利用ください！ b) 使用するはんだとフラックスの安全データシートに従ってください！...
Page 202: 用途に従う規定通りの使用
用途に従う規定通りの使用警告発火や感電の危険！湿気や水分は通電させます。このため発火や感電につながります。 a) 作業機器を水分や湿気から保護してください！ b) 濡れたり湿気たはんだツールをオンにしないでください！警告はんだステーションを監督していないと発火の危険が高くなります！ a) 事故や火傷を防止するため部外者をはんだステーションに近づけさせないでください！ b) 電源を入れたはんだステーションから目を放さないでください！ c) はんだツールは専用こて台に置いた位置で保管します。 d) はんだステーションをオフにした後はんだツールのクールダウンするまでお待ちください。注意負傷の危険を防止してください！ a) 作業装置は電源投入前に損傷がないか確認してください！ b) 作業装置はデータシートに規定の環境条件でのみ使用、保管してください！ c) 作業装置のメンテナンスとクリーニングは取扱説明書に従ってください！ d) 作業場の整理整頓を維持してください！注意事故の危険！部外者による使用が危険につながります！ a) 子供等の部外者がはんだステーションに近づけないようにしてください！用途に従う規定通りの使用はんだツール i-CON 1 は先端技術水準および適用安全技術規則に従って製造されました。たとえそうであっても、はんだツールからは残留リスクが発生...
Page 203: 納入内容
納入内容ツールはソフトはんだ専用です。その他のまたはこれを超えるような使用は不正使用に当たります。場合によってはそれが原因で発生した損害にメーカーもサプライヤーも責任を負うことはできません。用途通りの規定に従う使用にはこの取扱説明書および製品に同梱の安全注意を守ることも含まれます。エルザ社ホームページから説明書をダウンロードする。納入内容名称電子ステーション i-CON 1 電子ステーション i-CON 1C、インターフェース付き電子ステーション i-CON 1、115 V 電子ステーション i-CON 1V 電子ステーション i-CON 1VC、インターフェース付きはんだごて i-TOOL、はんだ付け用チップ付き乾燥用スポンジ付き収納ラックメインケーブルクイックガイドと安全に関する注意事項インターネットクイックリンクから、こて先シリーズ142の概要を呼び出すことができます 142.ersa.com にしています。注記欠品や不備、部品の損傷がありますか？納入内容の完全なことを確認してください。個々の品目が欠落していたり損傷していれば、サプライヤーにご連絡ください！ 3BA00267 | Rev. 1 Ersa GmbH...
Page 204: 廃棄処分
廃棄処分廃棄処分注意廃棄処分 ü はんだは特殊な廃棄物なので、家庭ごみには出さないでください a) はんだ付けツールは、安全かつ環境に配慮して廃棄してください b) 使用済みの材料、補助材料、交換部品は安全かつ環境に配慮して廃棄してください c) 自治体の廃棄物処理条例を守ってください装置のハンダステーションの電源を初めて入れるとき ü 章に記載されている情報安全注意の安全規則を遵守してください。 a) 電源電圧が銘板に規定の値と一致していることを確認してください。 b) はんだステーションとこて台を接地コネクタをつないだ耐熱性、導電性 ESD作業ベースに置きます。装置が傾かないようにしてください。はんだ付けするワークもESD作業ベースに置きます。 c) はんだステーションがオンオフスイッチでオフになっていること。 d) はんだごて先が正しく装着されたことを確認します。 e) はんだごてをこて台に置きます。はんだごての接続ケーブルに張力が掛かっていないこと。 f) ドライクリーナーを組み込みます。 g) プラグが接続ソケットに正しく収まっていることを確認してください。プラグのピンは、接続ソケットの溝と一致している必要があります。 h) はんだ付け用工具をステーションに接続します。その際は、プラグをソケットに差し込み、キャッチをロックしてください。はんだ付けツールを収納スタンドに入れる。...
Page 205 装置の i) 主電源ケーブルをはんだ付け装置と主電源ソケットに接続します。過熱の危険があるためはんだごてははんだチップ無しで使用しないでください！注意火傷の危険！はんだごてはオンにすると直ぐ熱くなります！高温のはんだチップやヒーターに接触しないようにしてください！はんだ付けステーションは、フロントパネルのメインスイッチでオン/オフを切り替えます。 a) 主電源ではんだ付け装置のスイッチを入れます。 3BA00267 | Rev. 1 Ersa GmbH...
Page 206: スイッチオフ
機能の説明スイッチオフ注意火傷の危険がありますご注意ください！電源を切った後もはんだチップはかなり長いこと熱いです！ a) 装置前面のオンオフスイッチを操作します。接続ポート i-CON 1V はんだステーション i-CON 1V は様々なはんだツールの接続が可能です。この点に関しては以下の図解をご覧ください：機能の説明はんだ付けステーションは、タッチ機能付きロータリエンコーダ「i-OP」で操作します。i-OPは、目的の機能を選択したり、値を変更したりすることを可能にします。右に回すと数値が高くなり、左に回すと数値が低くなります。スロー回転は1ステップで変化します。回転させると、選択した値が 10/50/100の単位で素早く変化します（各パラメーターによる）。プッシュボタン機能により、設定したパラメータ値を確定します。言語選択 ü 言語を選択する。 Ersa GmbH 3BA00267 | Rev. 1...
Page 207: はんだ付け用チップの温度を設定する
機能の説明 a) はんだ槽のスイッチを切る。 b) i-OP を長押しする。 c) はんだ槽のスイッチを入れる。 d) Configuration]メニューが表示されるまでi-OPを押し続け、次にi-OPを離します。 e) i-OP を回して、［変更］を選ぶ。 f) 言語]メニュー項目を選択し、i-OPを押す。 g) i-OP を回して希望の言語を選択し、i-OP を押す。 h) メニュー項目[** END **]を選択し、i-OPを押す。 ð 国語を変更した。はんだ付け用チップの温度を設定する a) i-OPを回して、希望のはんだ付け用こて先温度を設定します。 b) i-OP を押す。 ð はんだ付けのこて先温度が変化する。 3BA00267 | Rev. 1 Ersa GmbH...
Page 208: 作業モード
機能の説明作業モード局の電源を入れた後、スイッチオン・ダイアログが約2秒間表示されます。 i-CON 1の局名とソフトウェアバージョンが表示されます。その後、ステーションは動作モードに入ります。パラメータモード i-OPを約2秒間長押しすると、はんだ付けツールのパラメーターモードが起動します。コンフィギュレーションモード i-CON 1の電源投入時にi-OPを5秒間長押しすることで、コンフィギュレーションモードに入ることができます。 a) i-OP を回してメニュー項目を選択し、を押します。 Ersa GmbH 3BA00267 | Rev. 1...
Page 209: コントラスト
機能の説明 – [CHANGE]で[Configuration]メニューが表示されます – [CANCEL] 操作をキャンセルする – [DEFAULT] 工場出荷時の設定に戻すコントラストそれぞれの作業環境に合わせてディスプレイのコントラストを個別に調整する場合は、次のように操作します。 a) ステーションの電源を入れ、すぐにi-OPで旋回動作を行います。コントラストモードが有効になります。 i-OP を回して好みのコントラストを設定し、を押す。パラメータの変更パラメータの値を変更する。 i-OPを約2秒間長押しする。 i-OP を回して希望のパラメータを選択します。 3BA00267 | Rev. 1 Ersa GmbH...
Page 210: はんだごて先の交換
はんだごて先の交換 i-OP を押してカーソルをアクティブにします。もう一度押すと、カーソルが再び消えます。カーソルがアクティブになると、i-OP上の回転動作がパラメータの値を変化させます。はんだごて先の交換はんだごてをこて先のない状態で使用しないでください！はんだごて先の交換前にはんだステーションを必ず停止し、過熱による材料の破損を防止してください！ a) 主電源スイッチを切り、はんだ付けステーションを停止します。注意火傷の危険！はんだごてを安全な温度まで冷ましてください！はんだごて先のローレット加工されたプラスチック部品にタッチするのは基本的にご自身の責任で危険を覚悟の上行うことになります。場合によってはこて先交換前にはんだごて先を室温まで冷ます必要があります。注意火傷の危険がありますご注意ください！電源を切った後もはんだチップはかなり長いこと熱いです！注意火傷の危険！はんだごてはオンにすると直ぐ熱くなります！高温のはんだチップやヒーターに接触しないようにしてください！ Ersa GmbH 3BA00267 | Rev. 1...
Page 211 はんだごて先の交換図 1: はんだごて先をロック解除し [1] 引き抜きます [2] 図 2: はんだごて先を取り外します図 3: はんだごて先を取付け [1] 、バネの抵抗に逆らってバヨネットマウントのロックを締めます [2] 3BA00267 | Rev. 1 Ersa GmbH...
Page 212: ラジエーターの交換
ラジエーターの交換 a) はんだチップが正しく装着されていることを確認してください: ローレットスリーブ[2] からはんだごて [3]までの正しい距離は左図をご覧くださいローレットスリーブのバヨネットマウントは完全にロックされています。プレート[1]がローレットスリーブ[2]に触らないこと。図 4: はんだチップが正しく取り付けられているラジエーターの交換注意火傷の危険！はんだごて先とヒーターともに冷めてからヒーターを交換してください！ヒーター交感の前にはんだステーションの電源を切り、はんだごて先とヒーターが冷めるまで待ちます！ a) はんだごて先を取り外します。 b) ヒーターを手で抜き取ります。図 5: ラジエーターの交換 ü スペアヒーターを押し込みます: a) ヒーターの溝 [1] をはんだごてのマーク [2] に揃えます。 b) ヒーターははんだごてと正確に平行にしてください。 c) ヒーターを慎重にゆっくりとあまり力を入れずにエンドストップまで挿入します。ヒーターを押し込みにくい場合、力を入れすぎずに最初からやり直してください！...
Page 213: エラー処理
エラー処理エラー処理エラーメッセージ i-CON 1は独立してエラー診断を行う。診断結果は、エラーコードとして出力することができる。三角形のピクトグラムが表示されます。エラーコードは、2～99の数字で表示されます。最下行にメモ文が表示されます。エラーコードは、取扱説明書のエラーコード表に記載されています。エラーメッセージは、i-OPで確認する必要があります。エラーが解消され、認識された後、接続されたはんだ付けツールが再び加熱されます。一般的なエラーはんだ付けが思うようにいかない場合は、以下の点を確認してください。 – 主電源は使用可能ですか？主電源ケーブルを機器とソケットに正しく接続してください。 – ヒューズの不良ではありませんか？ヒューズは、本体背面の主電源接続用ソケットに取り付けられています。ヒューズの不良は、より深い原因の表れであることもあるので注意が必要です。そのため、一般的にはヒューズを交換するだけでは十分ではありません。 – はんだ付けツールは、供給ユニットに正しく接続されていますか？ – ステーションは常時、室温のみを表示します。ラジエータまたは供給ラインに欠陥がある。ステーションがアイドルモードでも、数分後には室温が表示されるのです – ディスプレイの電源が切れ、何も表示されなくなりますが、電源スイッチは点灯したままです。はんだ付けステーションに過負荷がかかっている。はんだ付けステーションが十分に冷えてから（約30分）、作業を続行します。著作権と責任この取扱説明書は、エルザが細心の注意を払って作成したものです。本書の内容については万全を期しておりますが、万一ご不審な点や誤りなど、お気づきのことがありましたらご連絡ください。内容は現状に即して整備して 3BA00267 | Rev. 1 Ersa GmbH...
Page 214: 保証書
保証書います。この取扱説明書に掲載されているすべてのデータ、および製品やプロセスに関する情報は、最新の技術的助言を得て、当社の知識の及ぶ限りにおいて決定されたものです。この情報は拘束力を持たず、使用前に本機を確認する使用者自身の責任を免除するものではありません。当社は、事前に明示的かつ書面での確認がない限り、アプリケーションや手続きに関する第三者の財産権の侵害について、いかなる保証もいたしません。当社は、製品の改良という意味で、技術的な変更を行う権利を留保します。本製品の購入に起因する直接的損害、派生的損害、第三者損害に対する責任は、法律で認められている範囲内で除外されます。無断転載を禁じます。梱包材は後日使用するため、保管しておくことをお勧めします。この梱包材を使用することで、はんだ付けツールを安全に梱包、保管、運搬、出荷することができます。これらの説明書は、Ersa GmbH の書面による許可なく、一部であっても複製、修正、転送、他言語への翻訳を行うことはできません。保証書発熱体、はんだ付け・はんだ除去用チップは消耗品であり、保証対象外です。材料または生産に関連する欠陥は、商品を返品する前に、欠陥の通知と購入証明書を添付して報告し、確認されなければならず、返品商品と同封しなければなりません。保証期間は、Ersa GmbHの有効な販売、納品、支払に関する一般取引条件の規定に準じます。本機の不適切な使用や改造があった場合、購入者のメーカーに対する保証や責任追及は無効となるものとします。 Ersa GmbH 3BA00267 | Rev. 1...
