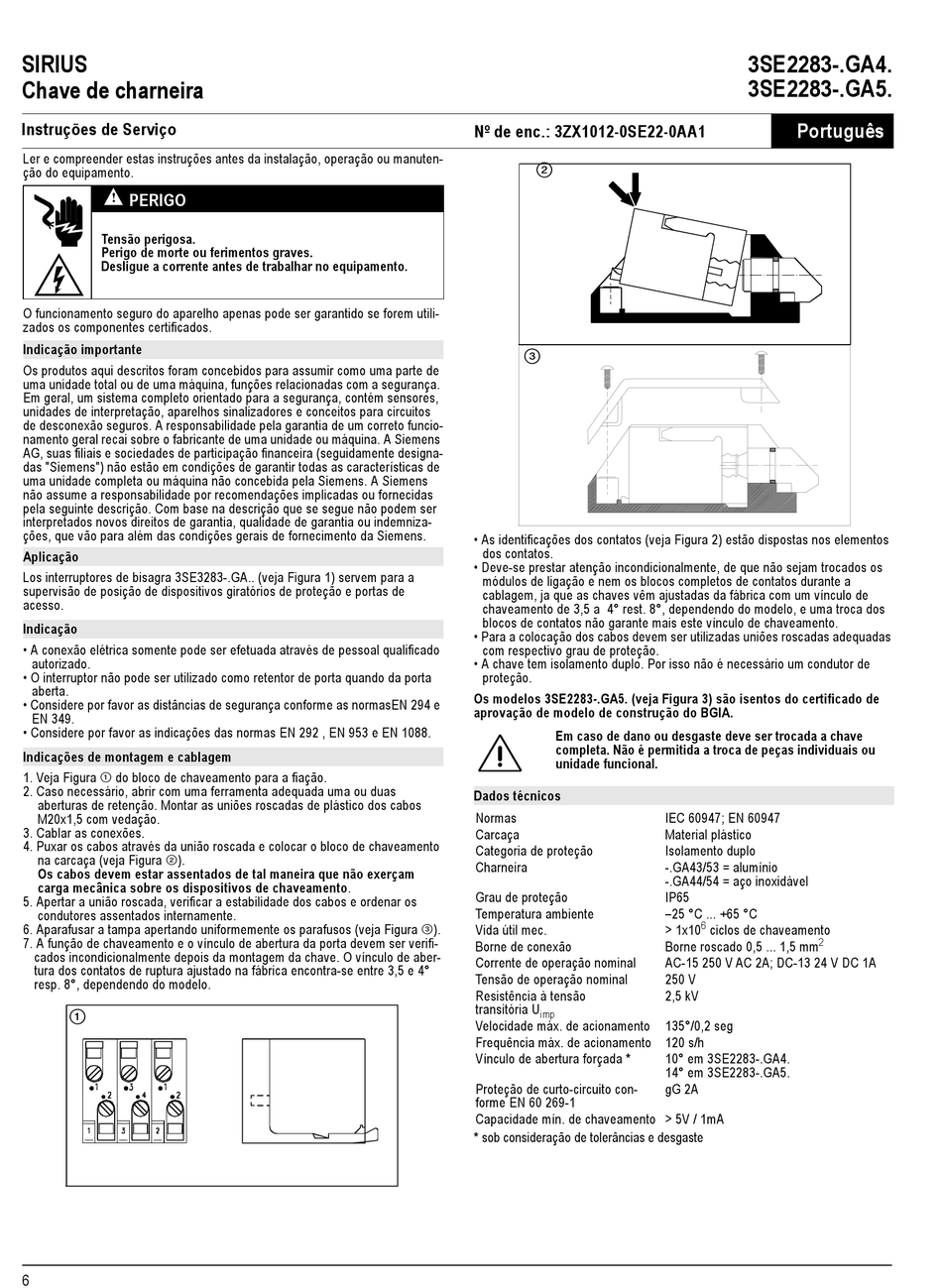

SIRIUS
Chave de charneira
Instruções de Serviço
Ler e compreender estas instruções antes da instalação, operação ou manuten-
ção do equipamento.
PERIGO
!
Tensão perigosa.
Perigo de morte ou ferimentos graves.
Desligue a corrente antes de trabalhar no equipamento.
O funcionamento seguro do aparelho apenas pode ser garantido se forem utili-
zados os componentes certificados.
Indicação importante
Os produtos aqui descritos foram concebidos para assumir como uma parte de
uma unidade total ou de uma máquina, funções relacionadas com a segurança.
Em geral, um sistema completo orientado para a segurança, contém sensores,
unidades de interpretação, aparelhos sinalizadores e conceitos para circuitos
de desconexão seguros. A responsabilidade pela garantia de um correto funcio-
namento geral recai sobre o fabricante de uma unidade ou máquina. A Siemens
AG, suas filiais e sociedades de participação financeira (seguidamente designa-
das "Siemens") não estão em condições de garantir todas as características de
uma unidade completa ou máquina não concebida pela Siemens. A Siemens
não assume a responsabilidade por recomendações implicadas ou fornecidas
pela seguinte descrição. Com base na descrição que se segue não podem ser
interpretados novos direitos de garantia, qualidade de garantia ou indemniza-
ções, que vão para além das condições gerais de fornecimento da Siemens.
Aplicação
Los interruptores de bisagra 3SE3283-.GA.. (veja Figura 1) servem para a
supervisão de posição de dispositivos giratórios de proteção e portas de
acesso.
Indicação
• A conexão elétrica somente pode ser efetuada através de pessoal qualificado
autorizado.
• O interruptor não pode ser utilizado como retentor de porta quando da porta
aberta.
• Considere por favor as distâncias de segurança conforme as normasEN 294 e
EN 349.
• Considere por favor as indicações das normas EN 292 , EN 953 e EN 1088.
Indicações de montagem e cablagem
1. Veja Figura ¿ do bloco de chaveamento para a fiação.
2. Caso necessário, abrir com uma ferramenta adequada uma ou duas
aberturas de retenção. Montar as uniões roscadas de plástico dos cabos
M20x1,5 com vedação.
3. Cablar as conexões.
4. Puxar os cabos através da união roscada e colocar o bloco de chaveamento
na carcaça (veja Figura À).
Os cabos devem estar assentados de tal maneira que não exerçam
carga mecânica sobre os dispositivos de chaveamento.
5. Apertar a união roscada, verificar a estabilidade dos cabos e ordenar os
condutores assentados internamente.
6. Aparafusar a tampa apertando uniformemente os parafusos (veja Figura Á).
7. A função de chaveamento e o vínculo de abertura da porta devem ser verifi-
cados incondicionalmente depois da montagem da chave. O vínculo de aber-
tura dos contatos de ruptura ajustado na fábrica encontra-se entre 3,5 e 4°
resp. 8°, dependendo do modelo.
¿
6
Nº de enc.: 3ZX1012-0SE22-0AA1
À
Á
• As identificações dos contatos (veja Figura 2) estão dispostas nos elementos
dos contatos.
• Deve-se prestar atenção incondicionalmente, de que não sejam trocados os
módulos de ligação e nem os blocos completos de contatos durante a
cablagem, ja que as chaves vêm ajustadas da fábrica com um vínculo de
chaveamento de 3,5 a 4° rest. 8°, dependendo do modelo, e uma troca dos
blocos de contatos não garante mais este vínculo de chaveamento.
• Para a colocação dos cabos devem ser utilizadas uniões roscadas adequadas
com respectivo grau de proteção.
• A chave tem isolamento duplo. Por isso não é necessário um condutor de
proteção.
Os modelos 3SE2283-.GA5. (veja Figura 3) são isentos do certificado de
aprovação de modelo de construção do BGIA.
Em caso de dano ou desgaste deve ser trocada a chave
completa. Não é permitida a troca de peças individuais ou
unidade funcional.
Dados técnicos
Normas
Carcaça
Categoria de proteção
Charneira
Grau de proteção
Temperatura ambiente
Vida útil mec.
Borne de conexão
Corrente de operação nominal
Tensão de operação nominal
Resistência à tensão
transitória U
imp
Velocidade máx. de acionamento
Frequência máx. de acionamento 120 s/h
Vínculo de abertura forçada *
Proteção de curto-circuito con-
forme EN 60 269-1
Capacidade mín. de chaveamento > 5V / 1mA
* sob consideração de tolerâncias e desgaste
3SE2283-.GA4.
3SE2283-.GA5.
Português
IEC 60947; EN 60947
Material plástico
Isolamento duplo
-.GA43/53 = alumínio
-.GA44/54 = aço inoxidável
IP65
–25 °C ... +65 °C
6
> 1x10
ciclos de chaveamento
2
Borne roscado 0,5 ... 1,5 mm
AC-15 250 V AC 2A; DC-13 24 V DC 1A
250 V
2,5 kV
135°/0,2 seg
10° em 3SE2283-.GA4.
14° em 3SE2283-.GA5.
gG 2A
