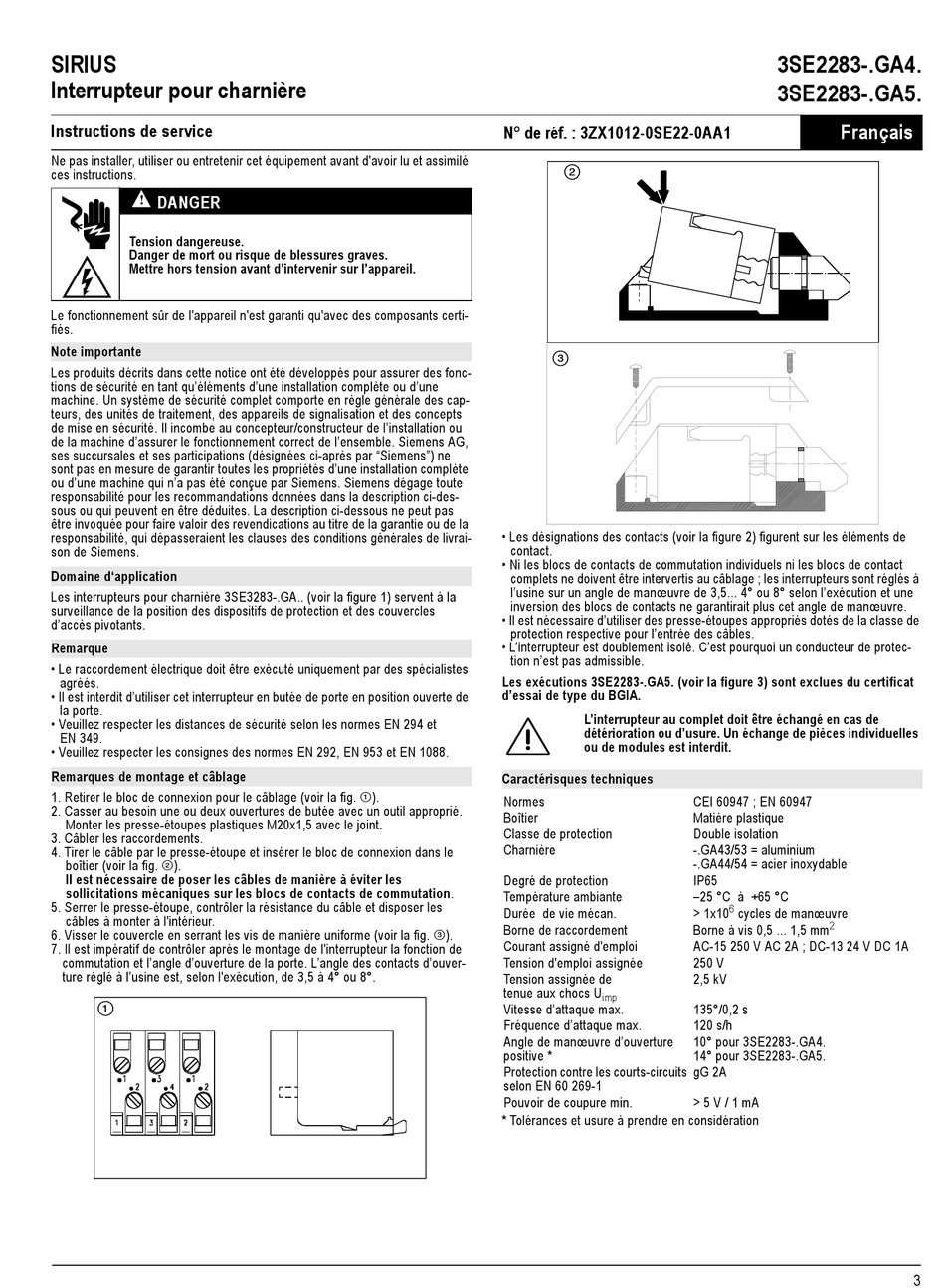

SIRIUS
Interrupteur pour charnière

Instructions de service

Ne pas installer, utiliser ou entretenir cet équipement avant d'avoir lu et assimilé
ces instructions.
DANGER
!
Tension dangereuse.
Danger de mort ou risque de blessures graves.
Mettre hors tension avant d'intervenir sur l'appareil.
Le fonctionnement sûr de l'appareil n'est garanti qu'avec des composants certi-
fiés.
Note importante
Les produits décrits dans cette notice ont été développés pour assurer des fonc-
tions de sécurité en tant qu'éléments d'une installation complète ou d'une
machine. Un système de sécurité complet comporte en règle générale des cap-
teurs, des unités de traitement, des appareils de signalisation et des concepts
de mise en sécurité. Il incombe au concepteur/constructeur de l'installation ou
de la machine d'assurer le fonctionnement correct de l'ensemble. Siemens AG,
ses succursales et ses participations (désignées ci-après par "Siemens") ne
sont pas en mesure de garantir toutes les propriétés d'une installation complète
ou d'une machine qui n'a pas été conçue par Siemens. Siemens dégage toute
responsabilité pour les recommandations données dans la description ci-des-
sous ou qui peuvent en être déduites. La description ci-dessous ne peut pas
être invoquée pour faire valoir des revendications au titre de la garantie ou de la
responsabilité, qui dépasseraient les clauses des conditions générales de livrai-
son de Siemens.
Domaine d'application
Les interrupteurs pour charnière 3SE3283-.GA.. (voir la figure 1) servent à la
surveillance de la position des dispositifs de protection et des couvercles
d'accès pivotants.
Remarque
• Le raccordement électrique doit être exécuté uniquement par des spécialistes
agréés.
• Il est interdit d'utiliser cet interrupteur en butée de porte en position ouverte de
la porte.
• Veuillez respecter les distances de sécurité selon les normes EN 294 et
EN 349.
• Veuillez respecter les consignes des normes EN 292, EN 953 et EN 1088.
Remarques de montage et câblage
1. Retirer le bloc de connexion pour le câblage (voir la fig. ¿).
2. Casser au besoin une ou deux ouvertures de butée avec un outil approprié.
Monter les presse-étoupes plastiques M20x1,5 avec le joint.
3. Câbler les raccordements.
4. Tirer le câble par le presse-étoupe et insérer le bloc de connexion dans le
boîtier (voir la fig. À).
Il est nécessaire de poser les câbles de manière à éviter les
sollicitations mécaniques sur les blocs de contacts de commutation.
5. Serrer le presse-étoupe, contrôler la résistance du câble et disposer les
câbles à monter à l'intérieur.
6. Visser le couvercle en serrant les vis de manière uniforme (voir la fig. Á).
7. Il est impératif de contrôler après le montage de l'interrupteur la fonction de
commutation et l'angle d'ouverture de la porte. L'angle des contacts d'ouver-
ture réglé à l'usine est, selon l'exécution, de 3,5 à 4° ou 8°.
¿
N° de réf. : 3ZX1012-0SE22-0AA1
À
Á
• Les désignations des contacts (voir la figure 2) figurent sur les éléments de
contact.
• Ni les blocs de contacts de commutation individuels ni les blocs de contact
complets ne doivent être intervertis au câblage ; les interrupteurs sont réglés à
l'usine sur un angle de manœuvre de 3,5... 4° ou 8° selon l'exécution et une
inversion des blocs de contacts ne garantirait plus cet angle de manœuvre.
• Il est nécessaire d'utiliser des presse-étoupes appropriés dotés de la classe de
protection respective pour l'entrée des câbles.
• L'interrupteur est doublement isolé. C'est pourquoi un conducteur de protec-
tion n'est pas admissible.
Les exécutions 3SE2283-.GA5. (voir la figure 3) sont exclues du certificat
d'essai de type du BGIA.
L'interrupteur au complet doit être échangé en cas de
détérioration ou d'usure. Un échange de pièces individuelles
ou de modules est interdit.
Caractérisques techniques
Normes
Boîtier
Classe de protection
Charnière
Degré de protection
Température ambiante
Durée de vie mécan.
Borne de raccordement
Courant assigné d'emploi
Tension d'emploi assignée
Tension assignée de
tenue aux chocs U
imp
Vitesse d'attaque max.
Fréquence d'attaque max.
Angle de manœuvre d'ouverture
positive *
Protection contre les courts-circuits
selon EN 60 269-1
Pouvoir de coupure min.
* Tolérances et usure à prendre en considération
3SE2283-.GA4.
3SE2283-.GA5.
Français
CEI 60947 ; EN 60947
Matière plastique
Double isolation
-.GA43/53 = aluminium
-.GA44/54 = acier inoxydable
IP65
–25 °C à +65 °C
6
> 1x10
cycles de manœuvre
2
Borne à vis 0,5 ... 1,5 mm
AC-15 250 V AC 2A ; DC-13 24 V DC 1A
250 V
2,5 kV
135°/0,2 s
120 s/h
10° pour 3SE2283-.GA4.
14° pour 3SE2283-.GA5.
gG 2A
> 5 V / 1 mA
3
