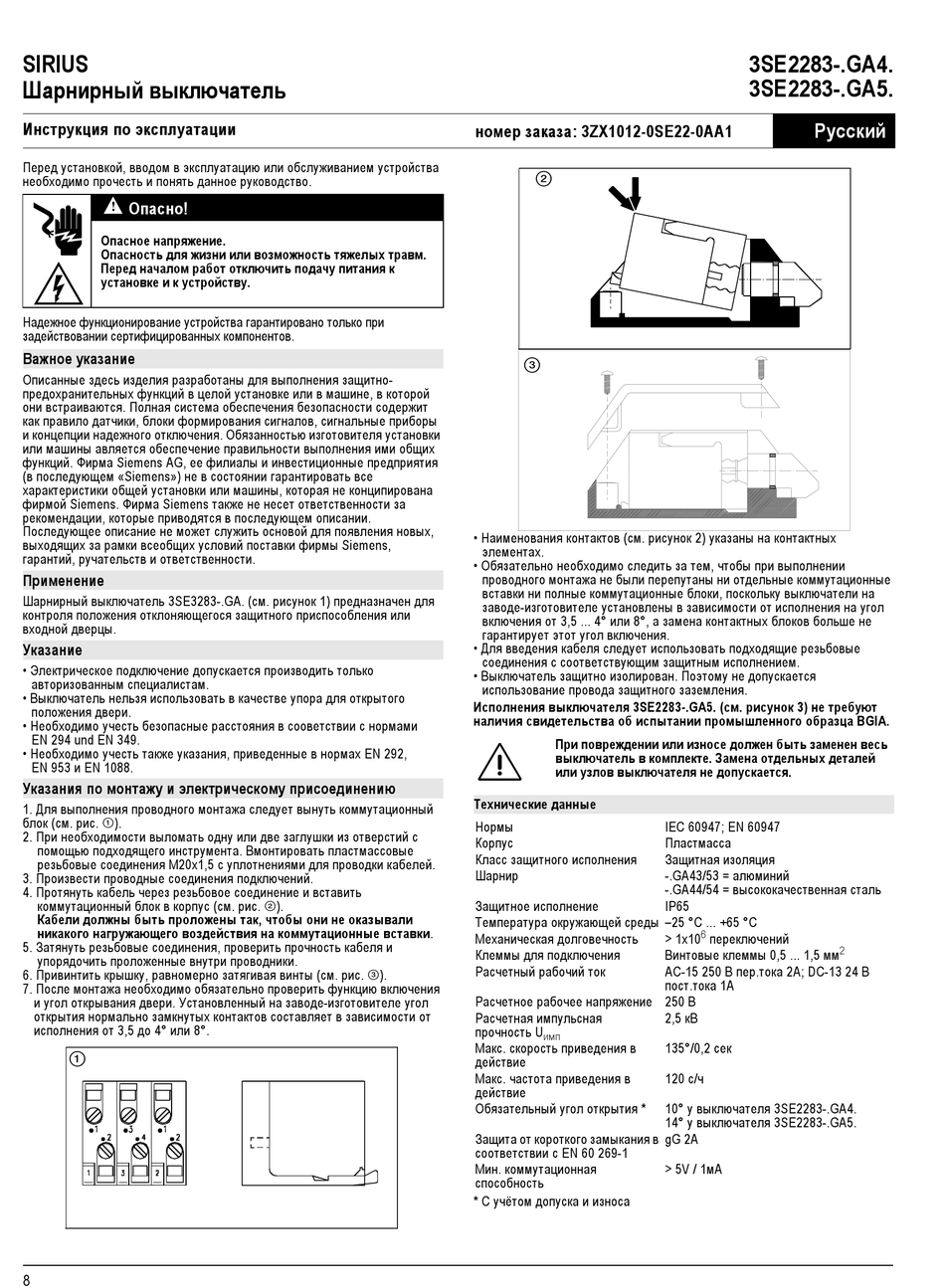

SIRIUS
Шарнирный выключатель
Инструкция по эксплуатации
Перед установкой, вводом в эксплуатацию или обслуживанием устройства
необходимо прочесть и понять данное руководство.
Опасно!
!
Опасное напряжение.
Опасность для жизни или возможность тяжелых травм.
Перед началом работ отключить подачу питания к
установке и к устройству.
Надежное функционирование устройства гарантировано только при
задействовании сертифицированных компонентов.
Важное указание
Описанные здесь изделия разработаны для выполнения защитно-
предохранительных функций в целой установке или в машине, в которой
они встраиваются. Полная система обеспечения безопасности содержит
как правило датчики, блоки формирования сигналов, сигнальные приборы
и концепции надежного отключения. Обязанностью изготовителя установки
или машины авляется обеспечение правильности выполнения ими общих
функций. Фирма Siemens AG, ее филиалы и инвестиционные предприятия
(в последующем «Siemens») не в состоянии гарантировать все
характеристики общей установки или машины, которая не конципирована
фирмой Siemens. Фирма Siemens также не несет ответственности за
рекомендации, которые приводятся в последующем описании.
Последующее описание не может служить основой для появления новых,
выходящих за рамки всеобщих условий поставки фирмы Siemens,
гарантий, ручательств и ответственности.
Применение
Шарнирный выключатель 3SE3283-.GA. (см. рисунок 1) предназначен для
контроля положения отклоняющегося защитного приспособления или
входной дверцы.
Указание
• Электрическое подключение допускается производить только
авторизованным специалистам.
• Выключатель нельзя использовать в качестве упора для открытого
положения двери.
• Необходимо учесть безопасные расстояния в сооветствии с нормами
EN 294 und EN 349.
• Необходимо учесть также указания, приведенные в нормах EN 292,
EN 953 и EN 1088.
Указания по монтажу и электрическому присоединению
1. Для выполнения проводного монтажа следует вынуть коммутационный
блок (см. рис. ¿).
2. При необходимости выломать одну или две заглушки из отверстий с
помощью подходящего инструмента. Вмонтировать пластмассовые
резьбовые соединения M20x1,5 с уплотнениями для проводки кабелей.
3. Произвести проводные соединения подключений.
4. Протянуть кабель через резьбовое соединение и вставить
коммутационный блок в корпус (см. рис. À).
Кабели должны быть проложены так, чтобы они не оказывали
никакого нагружающего воздействия на коммутационные вставки.
5. Затянуть резьбовые соединения, проверить прочность кабеля и
упорядочить проложенные внутри проводники.
6. Привинтить крышку, равномерно затягивая винты (см. рис. Á).
7. После монтажа необходимо обязательно проверить функцию включения
и угол открывания двери. Установленный на заводе-изготовителе угол
открытия нормально замкнутых контактов составляет в зависимости от
исполнения от 3,5 до 4° или 8°.
¿
8
номер заказа: 3ZX1012-0SE22-0AA1
À
Á
• Наименования контактов (см. рисунок 2) указаны на контактных
элементах.
• Обязательно необходимо следить за тем, чтобы при выполнении
проводного монтажа не были перепутаны ни отдельные коммутационные
вставки ни полные коммутационные блоки, поскольку выключатели на
заводе-изготовителе установлены в зависимости от исполнения на угол
включения от 3,5 ... 4° или 8°, а замена контактных блоков больше не
гарантирует этот угол включения.
• Для введения кабеля следует использовать подходящие резьбовые
соединения с соответствующим защитным исполнением.
• Выключатель защитно изолирован. Поэтому не допускается
использование провода защитного заземления.
Исполнения выключателя 3SE2283-.GA5. (см. рисунок 3) не требуют
наличия свидетельства об испытании промышленного образца BGIA.
При повреждении или износе должен быть заменен весь
выключатель в комплекте. Замена отдельных деталей
или узлов выключателя не допускается.
Технические данные
Нормы
Корпус
Класс защитного исполнения
Шарнир
Защитное исполнение
Температура окружающей среды –25 °C ... +65 °C
Механическая долговечность
Клеммы для подключения
Расчетный рабочий ток
Расчетное рабочее напряжение 250 В
Расчетная импульсная
прочность U
имп
Макс. скорость приведения в
действие
Макс. частота приведения в
действие
Обязательный угол открытия *
Защита от короткого замыкания в
соответствии с EN 60 269-1
Мин. коммутационная
способность
* С учётом допуска и износа
3SE2283-.GA4.
3SE2283-.GA5.
Русский
IEC 60947; EN 60947
Пластмасса
Защитная изоляция
-.GA43/53 = алюминий
-.GA44/54 = высококачественная сталь
IP65
6
> 1x10
переключений
2
Винтовые клеммы 0,5 ... 1,5 мм
AC-15 250 В пер.тока 2A; DC-13 24 В
пост.тока 1A
2,5 кВ
135°/0,2 сек
120 с/ч
10° у выключателя 3SE2283-.GA4.
14° у выключателя 3SE2283-.GA5.
gG 2A
> 5V / 1мА
