El casete Jøtul C 620 se puede equipar con
una solución de ventilador que aumenta la cir-
culación del aire en la cámara de convección,
calentando con efi cacia la habitación y mejo-
rando el confort.
Instalaciòn
Verifi que que todas las partes estén incluidas en el
paquete:
El ventilador
Manual de instruccones
Bolsa de tornillos y bridas
Caja de control
Cable y enchufe

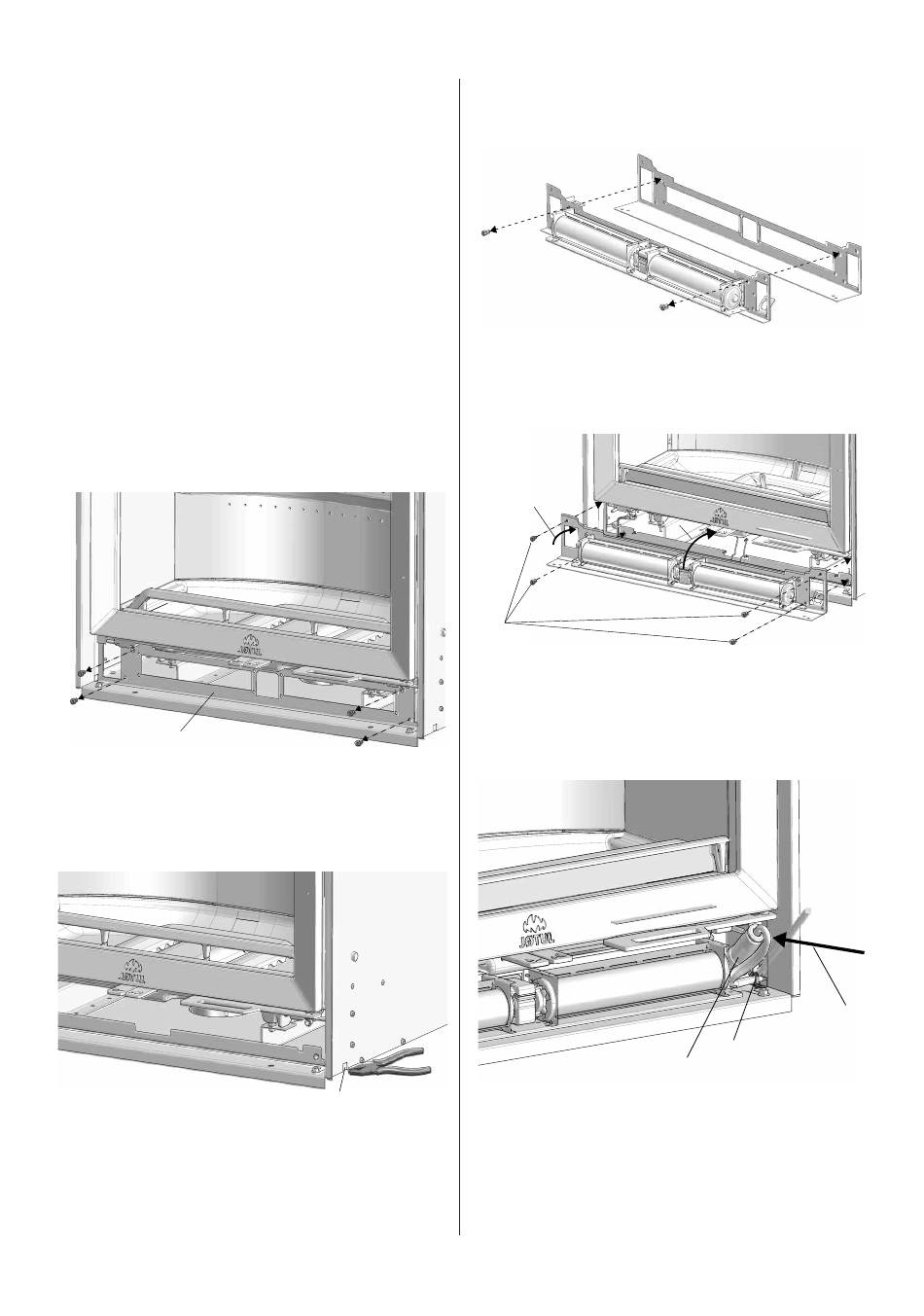

Fig 1
A
1. Desatornille los 4 tornillos que sujetan el soporte frontal
(A) con una llave Allen de 5 mm.
2. Saque el soporte frontal (A).
Fig 2
1. Use unos alicates para quitar la tapa del cable.
Fig 3
1. Desatornille los tornillos del soporte frontal y úselos para
asegurar el ventilador al soporte frontal.
Fig 4
2
1. Reinstale el soporte frontal y el ventilador.
2. Vuelva a colocar los 4 tornillos (vea la fi gura 1) que
aseguran el soporte frontal con una llave Allen de 5 mm.
3. Voltee el termostato hacia adentro.
Fig 5
1. Pase el cable con el conector hembra a través de la ranura
1
hecha en la fi gura 2. Conecte el enchufe al ventilador.
2. Doble la conexión hacia adentro, de modo que el conector
encaje dentro del marco (consulte el manual de instalación
que viene con el casete).
3. Sujete el cable al enganche que hay en la base de la tapa
del ventilador (asegúrese de pasar cable sufi ciente para
efectuar la conexión)
3
1
1
ESPAÑOL
