Jøtul C 620 presenta una soluzione con ventola
in grado di aumentare la circolazione dell'aria
nella camera di convezione, riscaldando effi -
cacemente la stanza e fornendo maggiore com-
fort.

Installazione

Controllare che la confezione contenga tutti i componenti:
Ventilatore
Manuale di installazione
Sacchetto delle viti e fascette per cavi
Pannello di comando
Cavo e presa

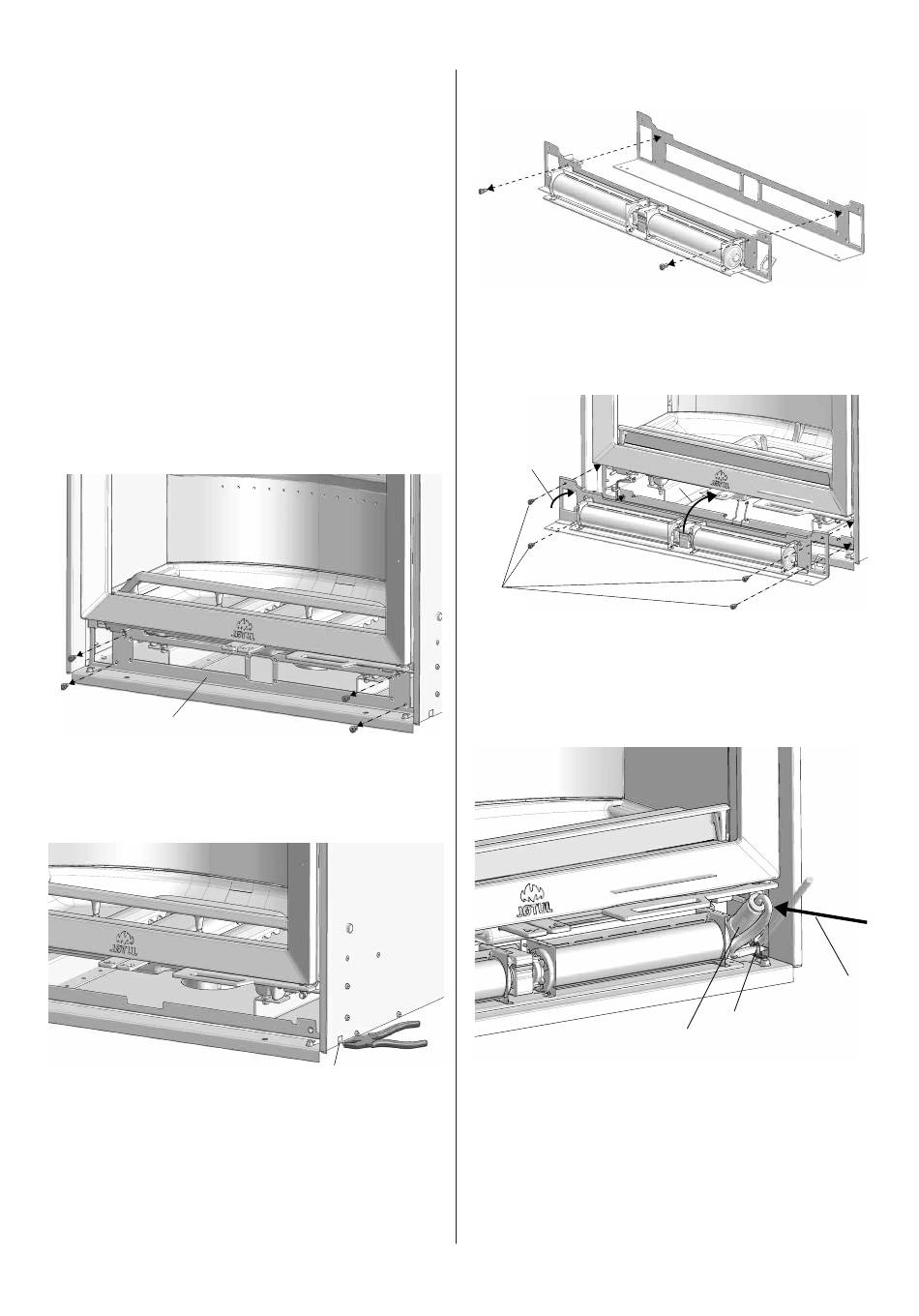

Fig 1
A
1. Svitare le 4 viti che fi ssano la staff a anteriore (A) con una
chiave Allen da 5 mm.
2. Inclinare verso l'esterno la staff a anteriore (A).
Fig 2
1. Utilizzare le pinze per rimuovere il coperchio cavi.
Fig 3
1. Svitare le viti dalla staff a anteriore e utilizzarle per fi ssare
la ventola alla staff a anteriore.
Fig 4
2
1. Inclinare verso l'interno la staff a anteriore e la ventola.
2. Reinserire le 4 viti (vedere fi gura 1) che fi ssano la staff a
anteriore con una chiave Allen da 5 mm.
3. Ruotare il termostato verso l'interno.
Fig 5
1. Inserire il cavo con il connettore femmina attraverso il foro
1
praticato nella fi gura 2 e collegarlo alla ventola.
2. Piegare il collegamento verso l'interno, in modo che
il connettore trovi posto all'interno del telaio (vedere il
manuale di installazione fornito con la cassetta).
3. Fissare il cavo alla staff a sul fondo della copertura della
ventola (assicurarsi che vi sia cavo suffi ciente perché il
connettore si inserisca).
3
1
1
