ITALIANO

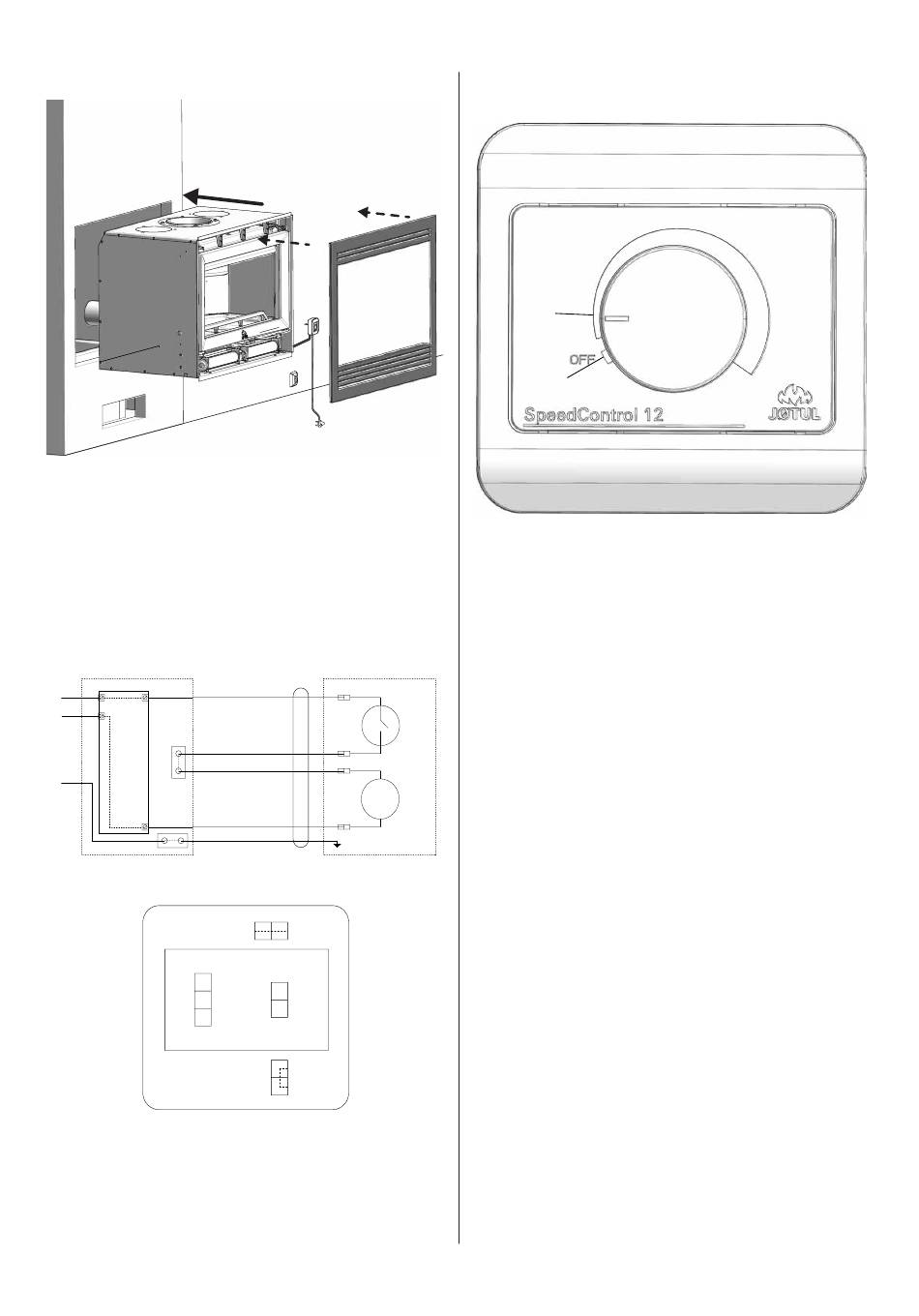

Fig 6
1. Montare la cassetta nel rivestimento e montare il telaio
come illustrato nel manuale di installazione fornito con
la cassetta. Lo spazio per il cavo deve essere suffi ciente
perché non riporti danni all'esterno della cassetta. È
importante che il telaio sia montato perché protegge i
componenti elettrici della ventola.
2. Montare il pannello di comando (Fig. 8) in un luogo adatto,
attenendosi allo schema elettrico della fi gura 7.
Fig 7a
Panello du comando
(180 - 230VAC)
L fuori
L
N
PE
Reg N.
Fig 7b
L
N
1. Collegare i fi li del pannello di comando come mostrato
nelle fi gure 7a+b. Nota: l'installazione deve essere
eff ettuata da un elettricista qualifi cato in conformità con le
normative locali.
È ora possibile collegare l'unità della ventola all'elettricità
8
Ventilatore
Connettore
Marrone
Termostato
1
Bianco
2
Nero
4
Motore
Blu
3
Giallo/Verde
PE
Giallo/Verde
L
Marrone
OUT
REG
Blu
N
Bianco
Nero
Fig 8
B
A
A:
La ventola è spenta
B:
La ventola si avvia alla velocità selezionata quando
la camera di combustione inizia a generare calore.
Quando la camera di combustione si è nuovamente
raff reddata, la ventola si arresta automaticamente.
Velocità inferiore circa 140 m
Velocità superiore circa 180 m
Setpoint
Start:
50
o
C
Stop:
35
C
o
La ventola si attiverà quando la camera di combustione rag-
giunge 50
C (circa 45 minuti dopo l'accensione del fuoco) e
o
si arresterà automaticamente quando la temperatura scende
sotto ai 35
C.
o
Fusibile: 500 mA (non sostituibile)
250 V
Consumo energetico: 16 W
3
/h
3
/h
