ESPAÑOL

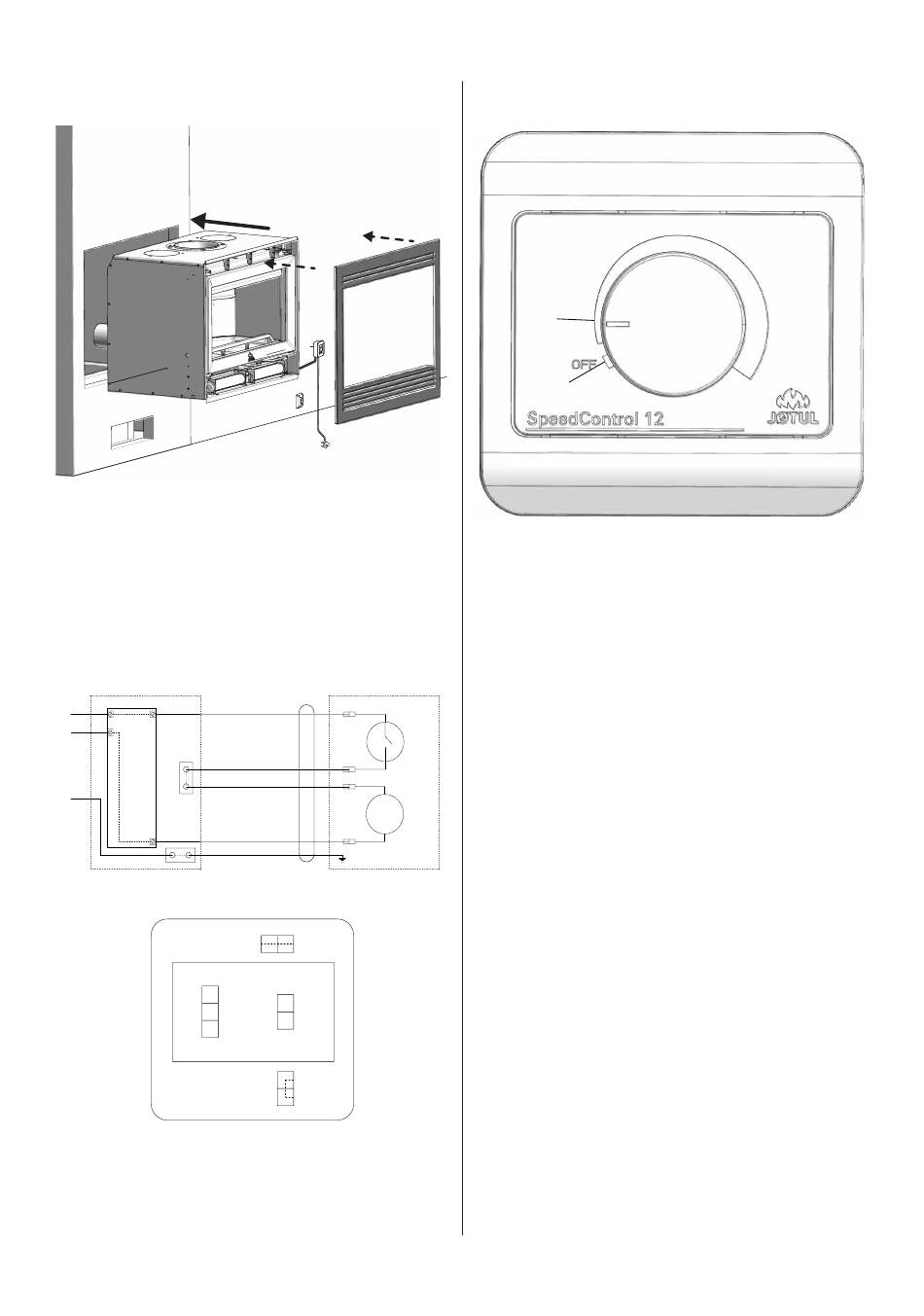

Fig 6
1. Instale el casete en el marco y monte el marco, como
se muestra en el manual de instalación que viene con el
casete. Debe haber espacio para que el cable encaje sin
dañarse en el exterior del casete. Es importante que el
marco esté montado porque protege los componentes
eléctricos del ventilador.
2. Instale la caja de control (Fig. 8) en una ubicación
adecuada, siguiendo el diagrama de cableado de la fi g. 7.
Fig 7a
Caja de control
(180 - 230VAC)
L fuera
L
N
PE
Reg N.
Fig 7b
L
N
1. Conecte los cables en la caja de control de acuerdo con
la fi gura 7a + b.
Nota: el ventilador debe instalarlo un electricista cualifi cado
con arreglo a la normativa local.
Enchufe el ventilador a la red eléctrica y pruébelo.
10
Ventilador
Conector
Termostato
Marrón
1
Blanco
2
Negro
4
Motor
Azul
3
Amarillo/Verde
PE
Amarillo/Verde
L
Marrón
OUT
REG
Azul
N
Blanco
Negro
Fig 8
B
A
A: El ventilador permanece apagado
B: El ventilador arranca a la velocidad seleccionada cu
ando la cámara de combustión empieza a generar
calor y se para cuando la cámara de combustión se
enfría.
Velocidad baja aprox. 140 m
Velocidad alta aprox. 180 m
Punto fi jo
Iniciar: 50 o C
Deténgase: 35 C
o
El ventilador arrancará una vez que la cámara de combustión
alcance los 50 C (aproximadamente 45 minutos después de
o
encender el fuego) y se detendrá automáticamente cuando la
temperatura baje a menos de 35
Fusionar: 500 mA (no reemplazable)
250 V
Power consumption: 16 W
/h
3
/h
3
C.
o
