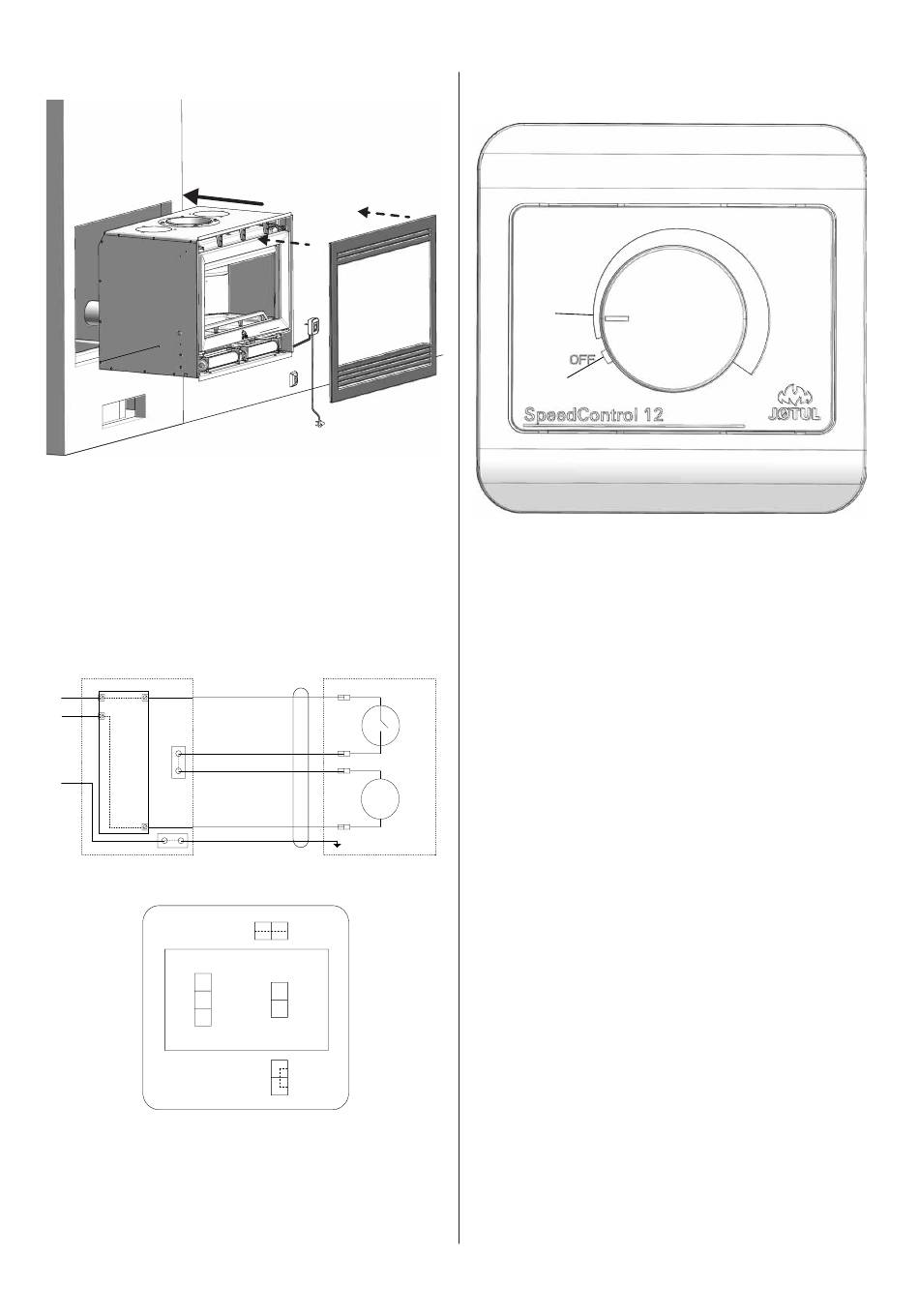

Fig 6
1. Installez la cassette dans l'encadrement et montez le
cadre, comme indiqué dans le manuel d'installation
fourni. Il doit y avoir de la place pour que le câble passe
sans être endommagé à l'extérieur de la cassette. Il est
important que le cadre soit monté car cela protège les
composants électriques du ventilateur.
2. Installez le boîtier de commande (Fig. 8) dans un endroit
approprié, en suivant le schéma de câblage de la fi g. 7.
Fig 7a
Boîtier de commande
(180 - 230VAC)
L dehors
L
N
PE
Reg N.
Fig 7b
L
N
1. Branchez les fi ls dans le boîtier de commande
conformément à la fi g. 7a + b. Remarque : l'installation
doit être eff ectuée par un électricien qualifi é en
conformité avec les réglementations locales.
Le ventilateur peut maintenant être connecté à l'électricité.
6
Ventilateur
Connecteur
Marron
Thermostat
1
Blanc
2
Noir
4
Moteur
Bleu
3
Jaune/Verte
PE
Jaune/Verte
L
Marron
OUT
REG
Bleu
N
Blanc
Noir
Fig 8
B
A
A:
Le ventilateur est éteint
B:
Le ventilateur démarre à la vitesse sélectionnée lor
sque le foyer commence à générer de la chaleur.
Quand le foyer s'est à nouveau refroidi, le ventila
teur s'arrête automatiquement.
Vitesse faible environ 140 m
Vitesse élevée environ 180 m
Point de consigne
Start:
50
o
C
Stop:
35
C
o
Le ventilateur démarre dès que la chambre de combustion at-
teint 50
C (environ 45 minutes après l'allumage du feu) et
o
s'arrête automatiquement lorsque la température descend au-
dessous de 35
C.
o
Fusible: 500 mA (non remplaçable)
250 V
Consommation énergétique: 16 W
3
/h
3
/h
