Summary of Contents for General Pipe Cleaners JM-1450
- Page 1 Click Here To View Item at www.GapPower.com...

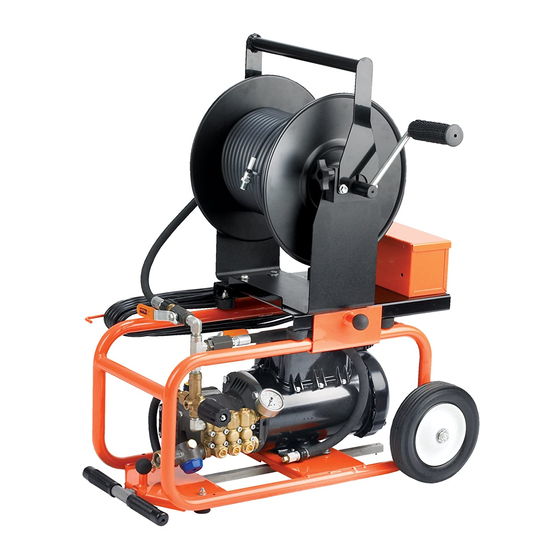

- Page 2 Electric Jet Operating Instructions For 2” to 4” lines up to 150 ft. long Your JM-1450 Jet-Set electric water jet Pour français voir la page 11 is designed to give you years of trouble- Para ver el español vea la paginá 21 free, profitable service.
-
Page 3: Safety Symbols
JM-1450. Do not direct discharge stream at peo- ple. This equipment can produce a high SAFETY SYMBOLS... -
Page 4: General Safety Rules
Jet-Set JM-1450™ GENERAL SAFETY RULES 9. DO NOT touch plugs or tools with wet hands. Reduces the risk of electric shock. WARNING GROUND FAULT CIRCUIT INTERRUPTER (GFCI) Read and understand all instructions. Failure to follow all in- Your machine is equipped with a ground fault circuit interrupter, which structions listed below may result in electric shock, fire, and/or protects you against shock if a short circuit should occur. -
Page 5: Jet Nozzles
REMOVABLE HOSE REEL 3/8” 4” - 8” Floor drains, septic The JM-1450 features a removable hose reel. It easily detaches in (9.925mm) (102mm - 230mm) lines, long runs seconds to make the machine more compact to fit in small spaces in... -
Page 6: Operation
Jet-Set JM-1450™ 2. Make sure the nozzle you are using matches the pump size. A NOZZLE SELECTION GUIDE 3000 psi pump requires a different nozzle orifice than a 1500 psi HOSE SIZE 1/8” 1/4” 3/8” pump. Mismatching nozzles with pump size will either cause too... -
Page 7: Special Applications
Jet-Set JM-1450™ VIBRA-PULSE ® no more than 50 ft. in length. If run without an adequate water Pulsation makes the hose vibrate, helping the jet go longer distances supply, the pump will cavitate. Cavitation causes the pump to vi- and around tight bends easier. The pulse control valve is located on brate, causing damage to the pump. -
Page 8: Maintenance
Jet-Set JM-1450™ If you are operating the electric jet with limited amperage available, The Spray Wand can be used to clean your truck or other applica- you can reduce the amp draw of the machine by turning down the tions. Caution: Never clean the machine with its own spray. Follow unloader. -
Page 9: Troubleshooting Guide
Jet-Set JM-1450™ TROUBLE SHOOTING GUIDE Problem Probable Cause Solution Low pressure. Worn, clogged, or oversized nozzle. Clean or replace worn nozzle. Check nozzle size. Clogged water inlet strainer. Clean or replace strainers. Inadequate water supply. Make certain water supply valve is on fully. Make certain water supply hose is at least 3/4”... - Page 10 Jet-Set JM-1450™ TROUBLE SHOOTING GUIDE continued Problem Probable Cause Solution Washer fails to draw detergent. Detergent metering valve closed, or Open detergent metering valve, following procedure in operating valve clogged or defective. instructions. Back pressure in hose (when using Contact dealer for proper injector size when adding lengths of additional lengths of pressure hose).
- Page 11 Jet-Set JM-1450™...
- Page 12 Jet électrique JM-1450 Mode d’emploi Pour les conduites de 51 à 102 mm (2 à 4 pouces) jusqu’à 46 m (150 pieds) de long Le jet d'eau électrique Jet-Set JM-1450 est conçu pour fournir de nombreuses années d'utilisation bénéfique, sans problème. Toute- fois, aucune machine n'est meilleure que son opérateur.
-
Page 13: Symboles De Sécurité
JM-1450. Ne pas orienter le jet de refoulement vers le personnel. Cet équipement peut produire SYMBOLES DE SÉCURITÉ... -
Page 14: Règles Générales De Sécurité
Jet-Set JM-1450™ RÈGLES GÉNÉRALES DE SÉCURITÉ DISJONCTEUR DE FUITE À LA TERRE (GFCI) Cette machine est équipée d'un disjoncteur de fuite à la terre, qui protège contre l'électrocution en cas de court-circuit. Vérifier que le réceptacle est AVERTISSEMENT correctement mis à la masse. Tester le GFCI avant chaque utilisation. - Page 15 DÉVIDOIR DE FLEXIBLE AMOVIBLE Diamètre intérieur Le JM-1450 possède un dévidoir de flexible amovible. Il se détache facile- ment en quelques secondes pour rendre la machine plus compacte pour TUYÈRES DE JET l'installer dans les espaces réduits d'un camion ou le vide sanitaire sous un bâtiment, ou pour la transporter plus facilement sur un toit pour nettoyer les...
- Page 16 Jet-Set JM-1450™ 2. S'assurer que la tuyère utilisée correspond à la taille de la pompe. Une GUIDE DE SÉLECTION DE TUYÈRE pompe de 3000 psi nécessite un orifice de tuyère différent de celui d'une pompe de 1500 psi. Si les tuyères ne sont pas assorties à la...
- Page 17 à fonctionner. Toutefois, le fonctionnement dans le mode de dérivation pour le nettoyage complet. pendant des périodes prolongées causera des dommages de la pompe - même après 5 minutes avec la pompe JM-1450. Des températures exces- sives endommageront la pompe et annuleront la garantie.
- Page 18 Jet-Set JM-1450™ Si on utilise le jet électrique et on est limité par l'intensité du courant dispo- La lance de pulvérisation peut être utilisée pour nettoyer un camion ou pour nible, on peut réduire l'appel de courant de la machine en ajustant le dispo- d'autres applications.
-
Page 19: Guide De Dépannage
Jet-Set JM-1450™ GUIDE DE DÉPANNAGE Problème Cause probable Solution Pression basse. Tuyère usée, encrassée ou surdimensionnées. Nettoyer ou remplacer la tuyère usée. Vérifier la taille de la tuyère. Crépine d'admission d'eau encrassée. Nettoyer ou remplacer les crépines. S'assurer que la soupape d'admission d'eau est complètement ouverte. - Page 20 Jet-Set JM-1450™ GUIDE DE DÉPANNAGE suite Problème Cause probable Solution La machine n'aspire pas le détergent. Soupape de mesure de détergent fermée, Ouvrir la soupape de mesure de détergent en suivant la procédure encrassée ou défectueuse. du mode d'emploi. Contre-pression dans le flexible (lors de l'utili- Contacter le concessionnaire pour la taille correcte de l'injecteur sation d'une rallonge du flexible de pression).
- Page 21 Jet-Set JM-1450™...
- Page 22 ™ JM-1450 Electric Jet Instrucciones de funcionamiento Para ductos de 2 a 4 pulg. de hasta 150 pies de largo Su chorro de agua eléctrico J-1450 está diseñado para brindarle años de servicio ren- table y libre de problemas. Sin embargo, no existe ninguna máquina que sea mejor que su...
-
Page 23: Símbolos De Seguridad
Jet-Set JM-1450™ Lea y entienda el manual del operario antes de hacer uso de esta máquina. El dejar de Los choques eléctricos que resultan en la muerte podrán sobrevenir si enchufa esta seguir las instrucciones de máquina a un tomacorrientes incorrecta- funcionamiento puede resultar mente cableado. -
Page 24: Reglas De Seguridad General
Jet-Set JM-1450™ REGLAS DE SEGURIDAD GENERAL 9. NO TOQUE los enchufes o herramientas con las manos mojadas. Esto reduce el riesgo de choques eléctricos. ADVERTENCIA CONMUTADOR DE CIRCUITO DE FALLA A TIERRA (GFCI) Lea y entienda todas las instrucciones. El dejar de seguir todas las Su máquina está... - Page 25 CARRETE DE MANGUERA DESMONTABLE Diámetro Interno El JM-1450 cuenta con un carrete de manguera desmontable. Se desmonta en segundos para hacer que la máquina sea más compacta para caber en espacios pequeños en su camión o los espacios entre plantas bajo un edifi- TOBERAS DE CHORRO cio, o para facilitar el transporte de la máquina al techo para despejar los...
- Page 26 Jet-Set JM-1450™ GUÍA DE SELECCIÓN DE TOBERAS Asegúrese de que la tobera que va a utilizar coincida con las dimensio- nes de la bomba. Una bomba de 3000 psi requiere un orificio de tobera TAMAÑO DE MANGUERA 1/8 pulg. 1/4 pulg. 3/8 pulg.
-
Page 27: Aplicaciones Especiales
Jet-Set JM-1450™ VIBRA-PULSE ® Sólo utilice mangueras de servicio pesado de 3/4 pulg. con una extensión Las pulsaciones causan vibraciones en la manguera, ayudando que el chorro de no más de 50 pies. Si se utiliza sin un suministro de agua adecuado, vaya más lejos y que pueda negociar las curvas con más facilidad. -
Page 28: Mantenimiento
Jet-Set JM-1450™ Si está operando el chorro eléctrico con amperaje limitado disponible, puede La Vara de Rociado puede utilizarse para limpiar su camión u otras aplica- reducir la tracción del amperaje de la máquina reduciendo el descargador. Re- ciones. Precaución: Nunca limpie la máquina con su propio rocío. Siga los duciendo la presión a 1000 psi, podrá... - Page 29 Jet-Set JM-1450™ GUÍA DE RESOLUCIÓN DE PROBLEMAS Problema Causa Probable Solución Baja presión. Tobera gastada, atorada o sobredimensionada. Limpie o reponga la tobera dañada. Revise el tamaño de la tobera. Atoramiento de la coladera de agua de entrada. Limpie o reponga las coladeras.
- Page 30 Jet-Set JM-1450™ GUÍA DE RESOLUCIÓN DE PROBLEMAS (continuación) Problema Causa Probable Solución Lavadora no puede Válvula de medición de detergentes cerrada, Abra la válvula de medición de detergentes según el procedimiento aspirar detergente. o válvula atorada o defectuosa. en las instrucciones de funcionamiento.
- Page 31 57 DECAL - WARNING RISK OF ELECTROCUTION (SEE 71-0001) WHEEL JM14-0124 58 HANDLE GRIP JM7-0167 FRAME JM5-0305A64 59 DECAL - ON/OFF JM-1450 (SEE 71-0001) N/A WASHER JM28-0022 60 DECAL - CAUTION/IMPORTANT - (E/S) (SEE 71-0001) BOLT JM27-0067 61 DECAL- SILVER STICKER...
- Page 32 Jet-Set JM-1450™...
- Page 33 Jet-Set JM-1450™ JM-1450 PUMP ASSEMBLY PARTS LIST ITEM DESCRIPTION PART # QTY ITEM DESCRIPTION PART # VALVE PLUG 39-0241 27 OIL CAP 39-0090 O-RING - 15.6mm X 1.78mm (SEE 70-0565) 25-0644 28 NUT 30-6016 COMPLETE VALVE (SEE 70-0456) 29 WASHER...
- Page 34 Jet-Set JM-1450™...
- Page 35 Jet-Set JM-1450™ General Wire Spring Co, 1101 Thompson Avenue McKees Rocks, PA 15136 412-771-6300 www.drainbrain.com © General Wire Spring Co. 2013 C-JM-1450OI-0313...
