Symmons Unity S-6603 Operation & Maintenance Manual page 14

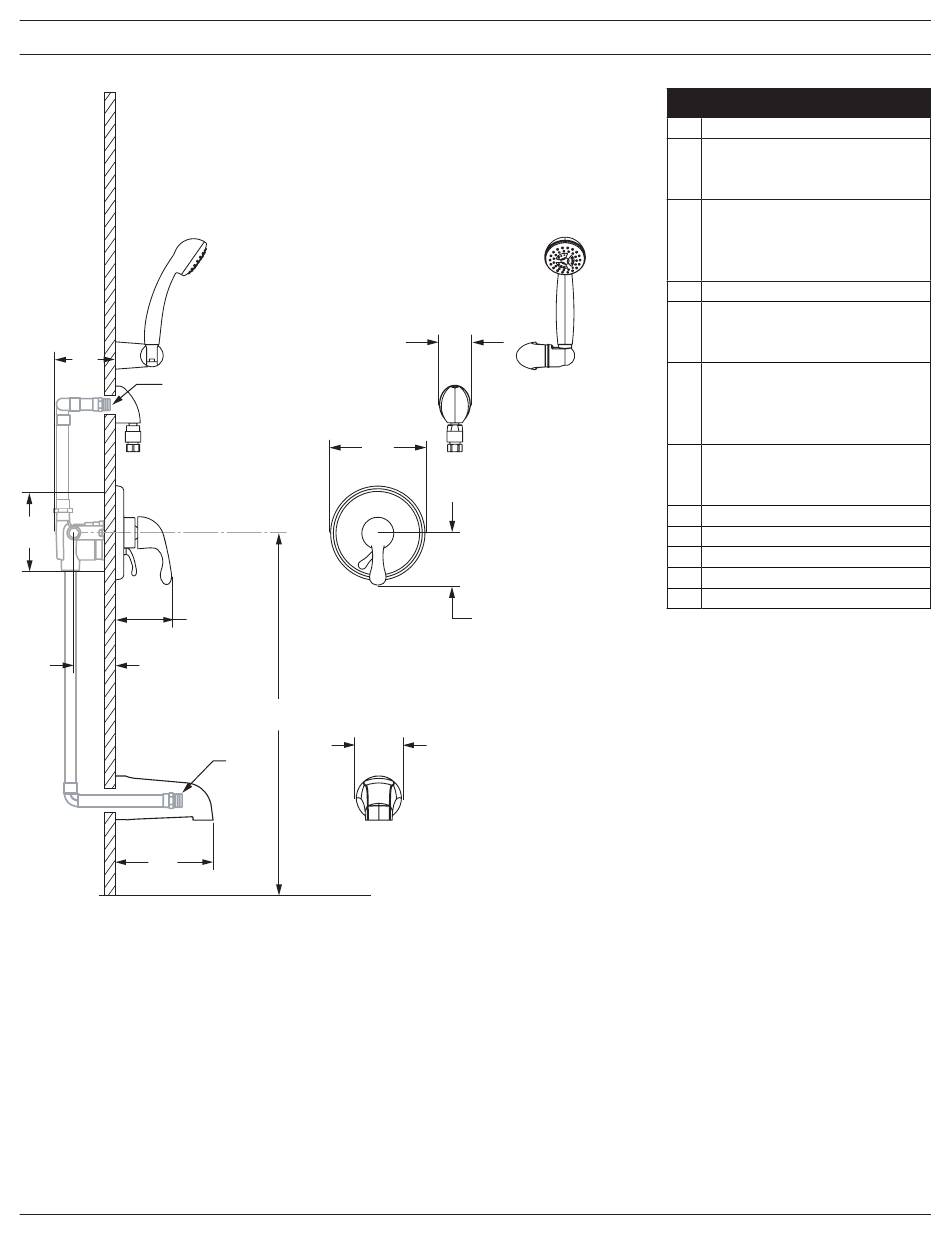

Dimensions
A A
B B
C C
D D
E E
H H
Remarques :
1) Toutes les dimensions sont mesurées à partir de la robinetterie brute nominale (voir E en référence).
2) Les dimensions sont sujettes à modification sans préavis.
I I
J J
F F
L L
G G
PLANCHER PLANCHER
K K
14
Mesures
A 3 1/2 po, 89 mm
Le raccord NPT 1/2 po mâle
B Doit être encastré à 1/4 po
de la surface du mur fini
Taille du trou pour la vanne
de douche
C
Min. Ø 3 po, 76 mm
Max. Ø 4 po, 102 mm
D 3 3/4 po, 95 mm
Robinetterie brute
E 2 3/8 po ± 1/2 po, 60 mm ±
13 mm
Réf. 32 po, 813 mm
(S-6604)
F
Réf. 42 po, 1067 mm
(S-6603)
Raccord NPT 1/2 po mâle
G Doit faire saillie de 4 po du
mur fini
H 5 1/2 po, 140 mm
I 2 1/8 po, 54 mm
J Ø 6 3/8 po, 162 mm
K 3 1/2 po, 89 mm
L Ø 2 1/2 po, 64 mm
