Namestitev odvodne cevi

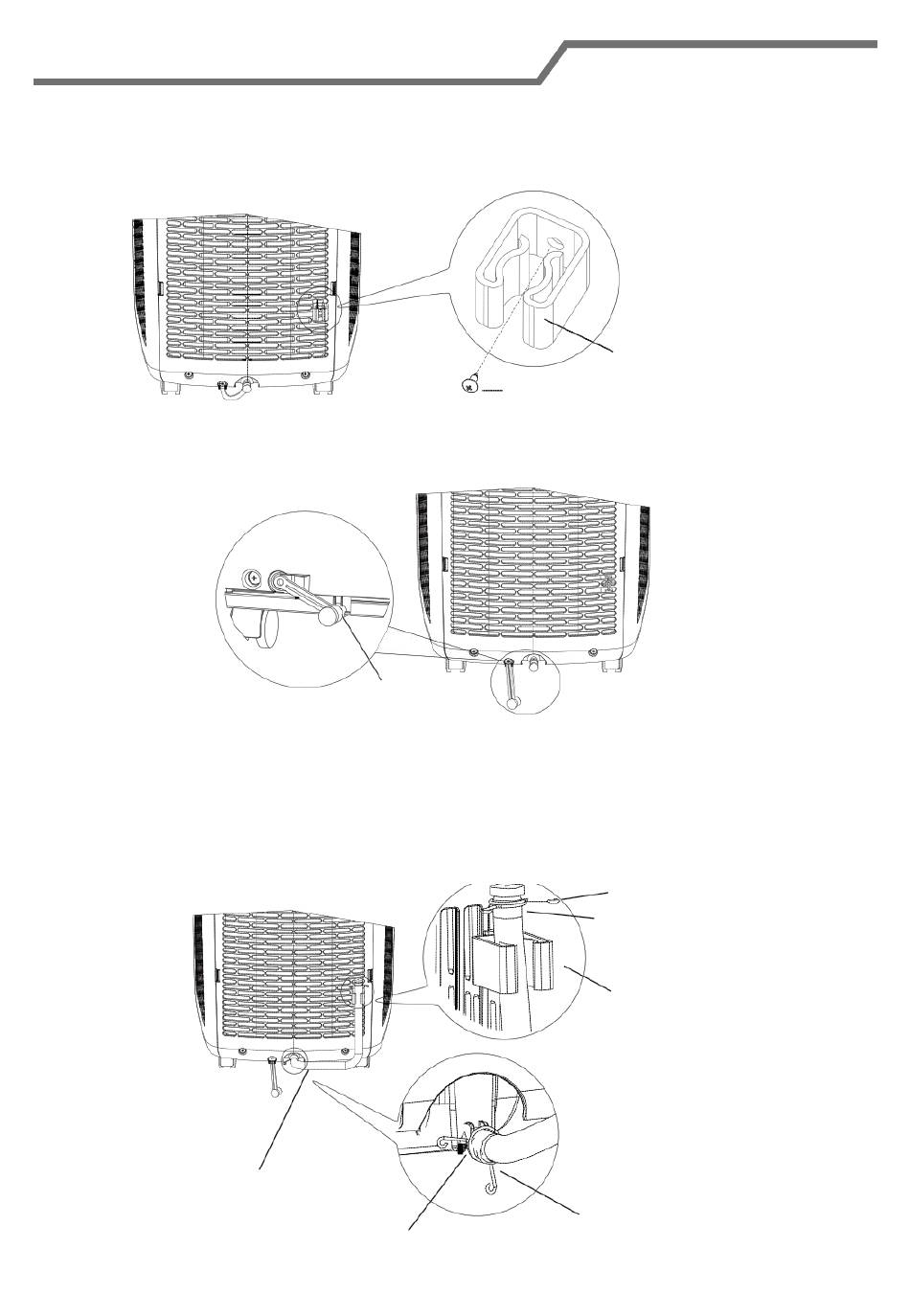

Namestitev odtočne cevi (kot je prikazano na spodnji sliki)
●
1. Namestite spojko odtočne cevi na desno stran hrbtne plošče, blizu odtočne
odprtine.
2. Odstranite gumijast čep iz odtočne odprtine.
3. Odtočno cev vstavite v odtočno odprtino in jo privijte, nato pa pritrdite s
cevnim obročem.
Vstavite gumijasti vtič v drugo stran drenažne cevi, ga pritrdite z objemom
4.
cevi in ga nato pritrdite v odtočni cevi.
odtočna
odprtina
odtočna cev
odtočna odprtina
vijak
cevni obroč
288
Spojka odtočne cevi
cevni obroč
gumijast čep
spojka odtočne cevi
