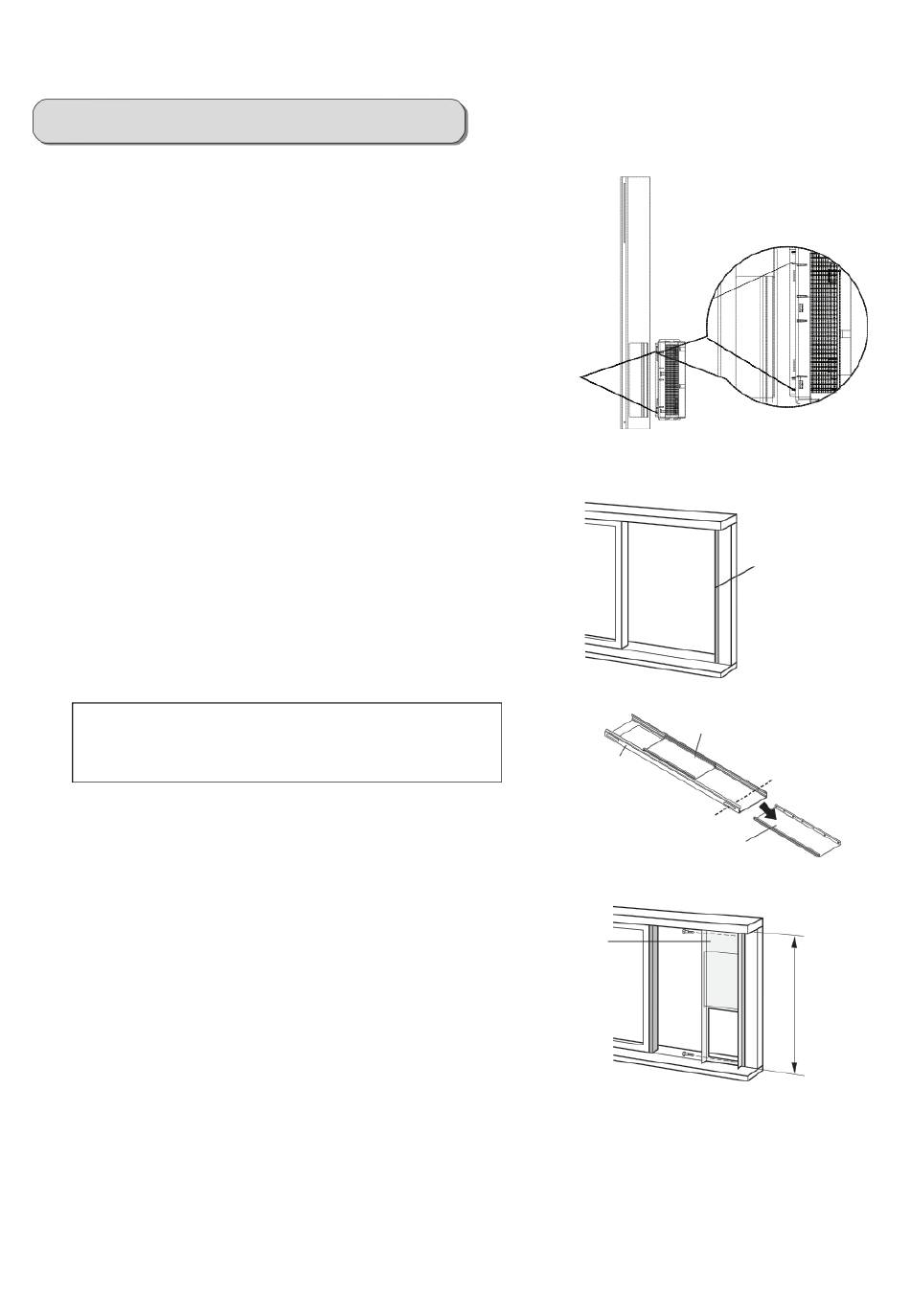

Ugradnja u klizni prozor
Pričvrstite zaštitu u kombinaciji s
1
gornjom pločom prozora.
Čvrsto gurnite mrežu za zaštitu od
insekata tako da njezina četiri izbočenja
sjednu u rupe na prozorskoj plohi.
Odrežite pjenastu brtvu
2
(samoljepiva) na propisanu duljinu i
pričvrstite ju na okvir prozora.
Ugradite prozorsku plohu u okvir
3
prozora.
Unutarnja visina prozora je između 22"
(559 mm) i 24" (609 mm), uključivo.
Prozorska ploha ne može se ugraditi
prozor čija širina je manja od 22" (559
mm) jer se neće moći zatvoriti poklopac
izlaza zraka.
(1) Uklonite ploču za prilagodbu s
prozorske plohe i odrežite prozorsku plohu
na jednaku mjeru kao što je prozor.
(2) Otvorite klizni prozor i stavite
prozorsku plohu na okvir prozora.
(3) Pričvrstite prozorsku plohu vijcima na
okvir prozora.
Izbočenje
A
200
Izrez za poklopac
Prozors
ka ploha
Ploha za prilagodbu
Prozorska
ploha
Pjenasta brtva
A (samoljepiva)
ispuha
22~24"
