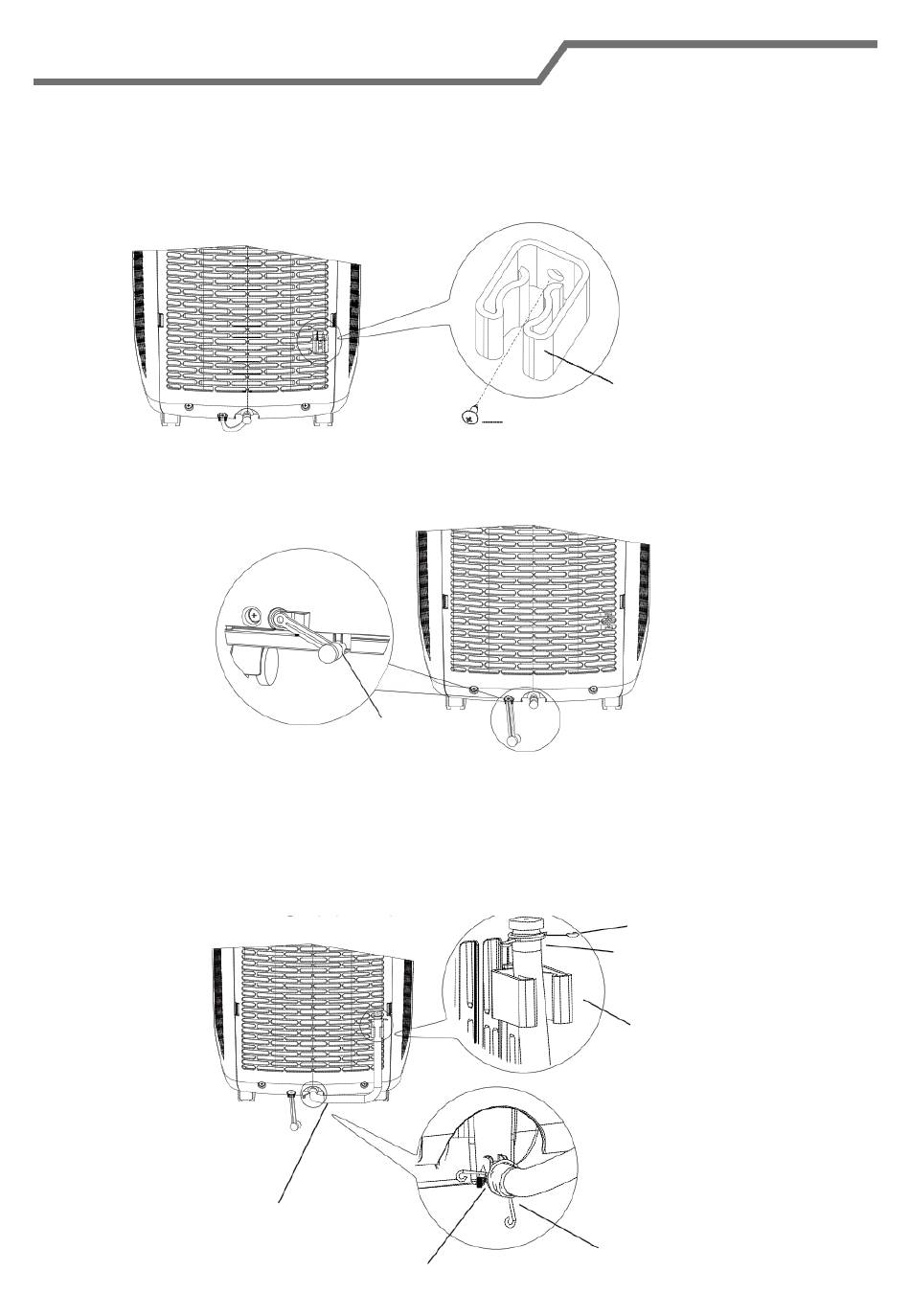

Ugradnja crijeva za odvod kondenzata
Ugradite crijevo za odvod kondenzata (kako je prikazano na ovoj
●
slici):
1. Vijkom pričvrstite obujmicu crijeva za odvod kondenzata na desnu stražnju
ploču blizu otvora za odvod.
2. Izvadite gumeni čep iz priključka za odvod kondenzata.
priključak za odvod kondenzata
Montirajte cijev za odvod kondenzata na priključak za odvod kondenzata,
3.
i zatim ju učvrstite držačem cijevi.
zavrnite ju
Stavite gumeni čep na drugu stranu odvodne cijevi, pričvrstite ga cijevima i
4.
zatim ga učvrstite u kvačicu za odvodnu cijev.
cijev za odvod kondenzata
priključak za odvod kondenzata
obujmica crijeva za odvod kondenzata
vijak
obujmica crijeva za odvod kondenzata
držač cijevi
207
držač cijevi
gumeni čep
