Installation du tuyau d'évacuation

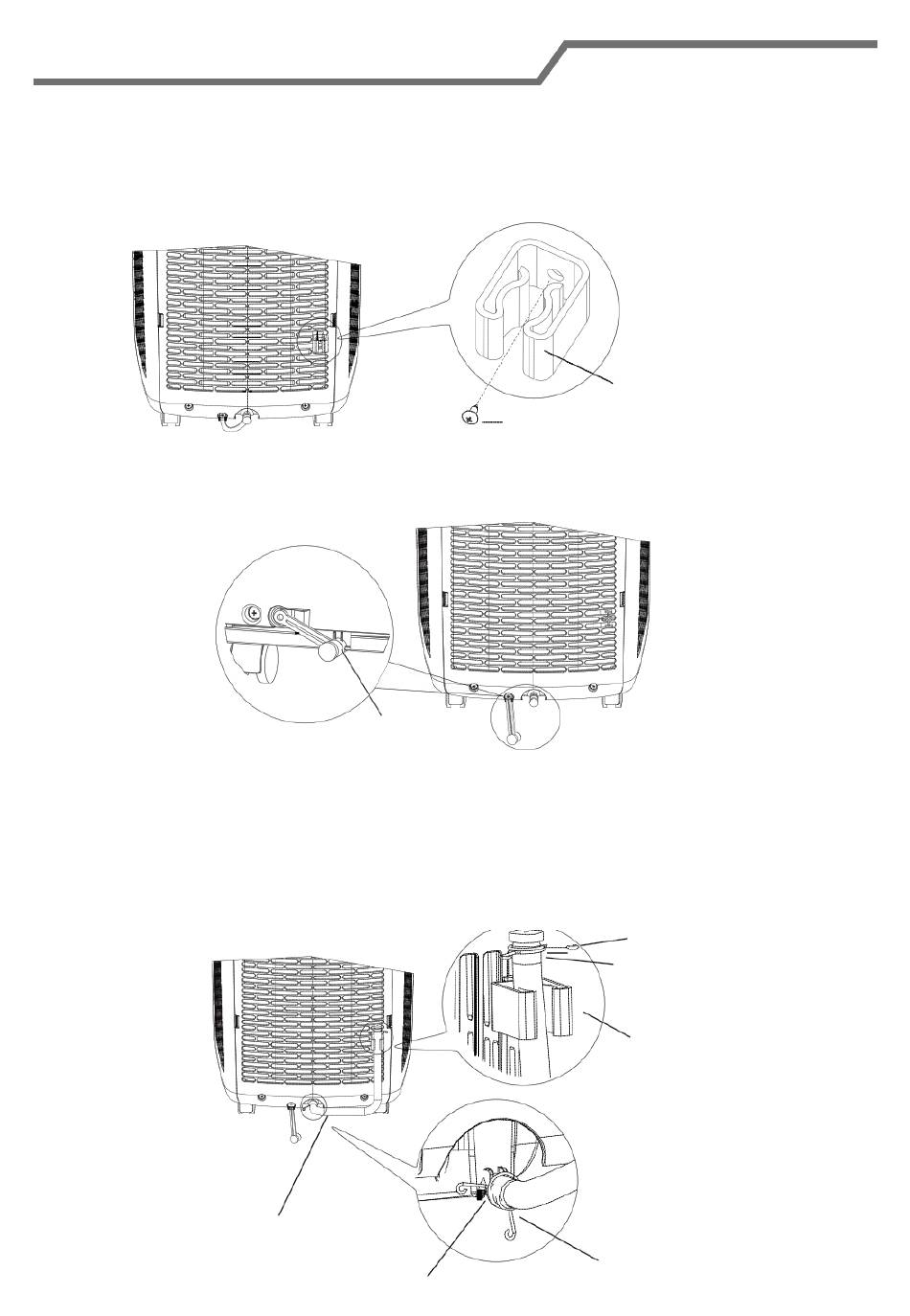

Installation du tuyau d'évacuation (comme illustré sur le schéma
●
suivant) :
1. Fixez le clip du tuyau de vidange sur la droite de la plaque latérale arrière près
de l'orifice de vidange avec une vis.
2. Retirez le bouchon en caoutchouc de l'orifice de vidange.
3. Mettez le tuyau de vidange dans l'orifice de vidange et vissez-le, puis
attachez-le avec un collier de tuyau.
4. Placez le bouchon en caoutchouc de l'autre côté du tuyau de drainage, fixez-
le avec un cerceau de tuyau puis fixez-le dans le clip du tuyau de drainage.
Orifice de
vidange
Tuyau de vidange
Orifice de vidange
Clip du tuyau de vidange
Vis
Clip du tuyau de vidange
Collier de tuyau
123
Collier de
tuyau
Bouchon en
caoutchouc
