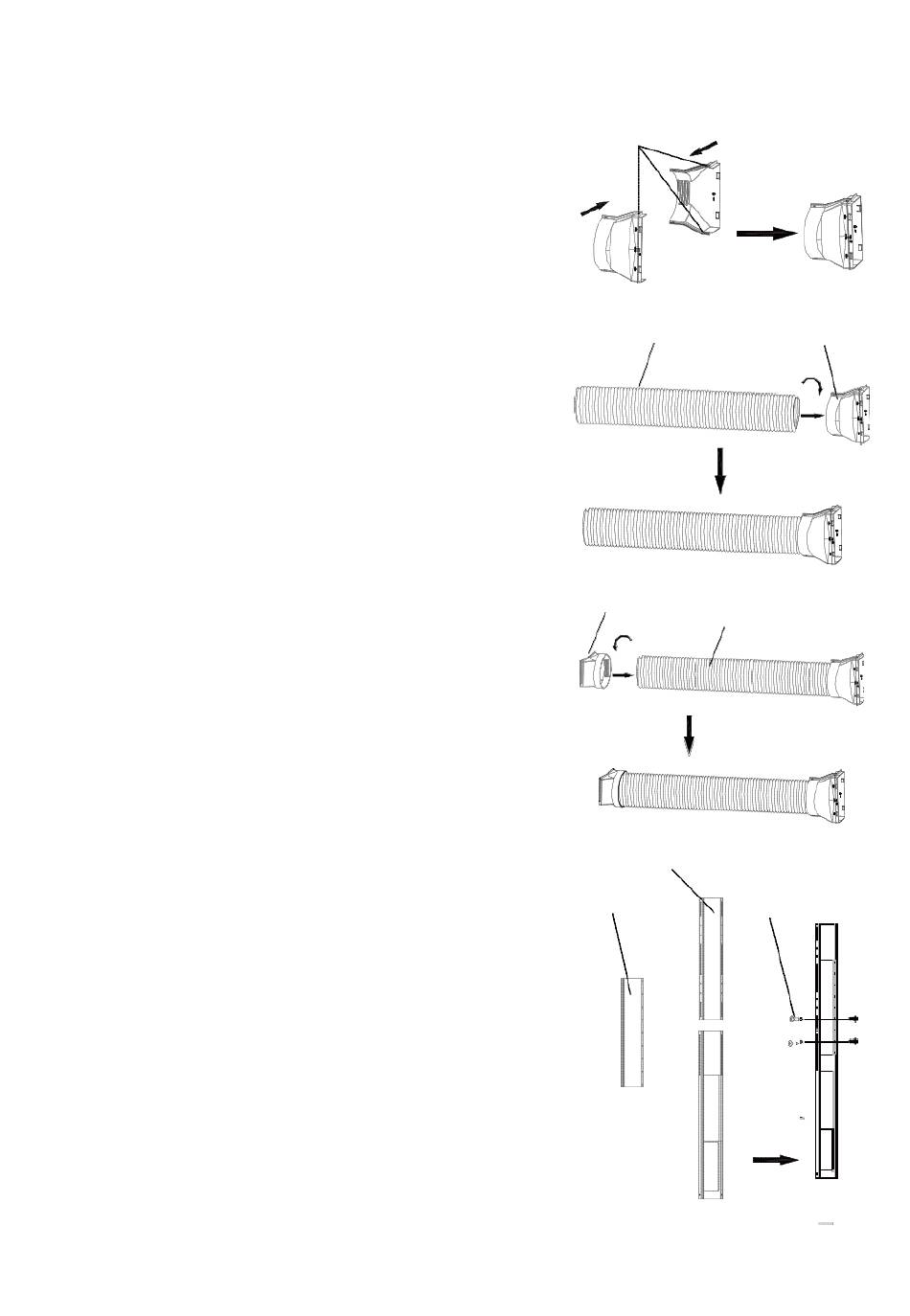

Instalace zadní svorky - nastavte zadní svorku
(horní) na zadní svorku (spodní), vzájemně je
spojte a zatlačte do drážky.
Instalace hadice na zadní svorku - nastavte otvor
hadice na kruhové ústí zadní svorky a otočte
hadici proti směru hodinových ručiček do zadní
svorky.
Instalace hadice na spoj 1 - nastavte otvor
hadice na kruhové ústí spoje 1 a otočte hadici
proti směru hodinových ručiček do spoje 1.
Připojení zadní desky 1 a zadní desky 2 -
upevněte nastavitelnou desku na posuvnou
drážku zadní desky 1, vložte nastavitelnou
desku do zadní desky, aby se umožnilo
zasunutí nastavitelné desky do zadní desky,
poté připojte zadní desku 2 a upevněte zadní
desku 1 a 2 pomocí šroubu. Nastavte
vzdálenost mezi zadní deskou 1 a zadní
deskou 2 podle požadované montážní výšky.
spoj 1
posuvná drážka zadní desky
nastavovací
deska
160
úchyt
hadice
svorka
hadice
šroub
zadní
