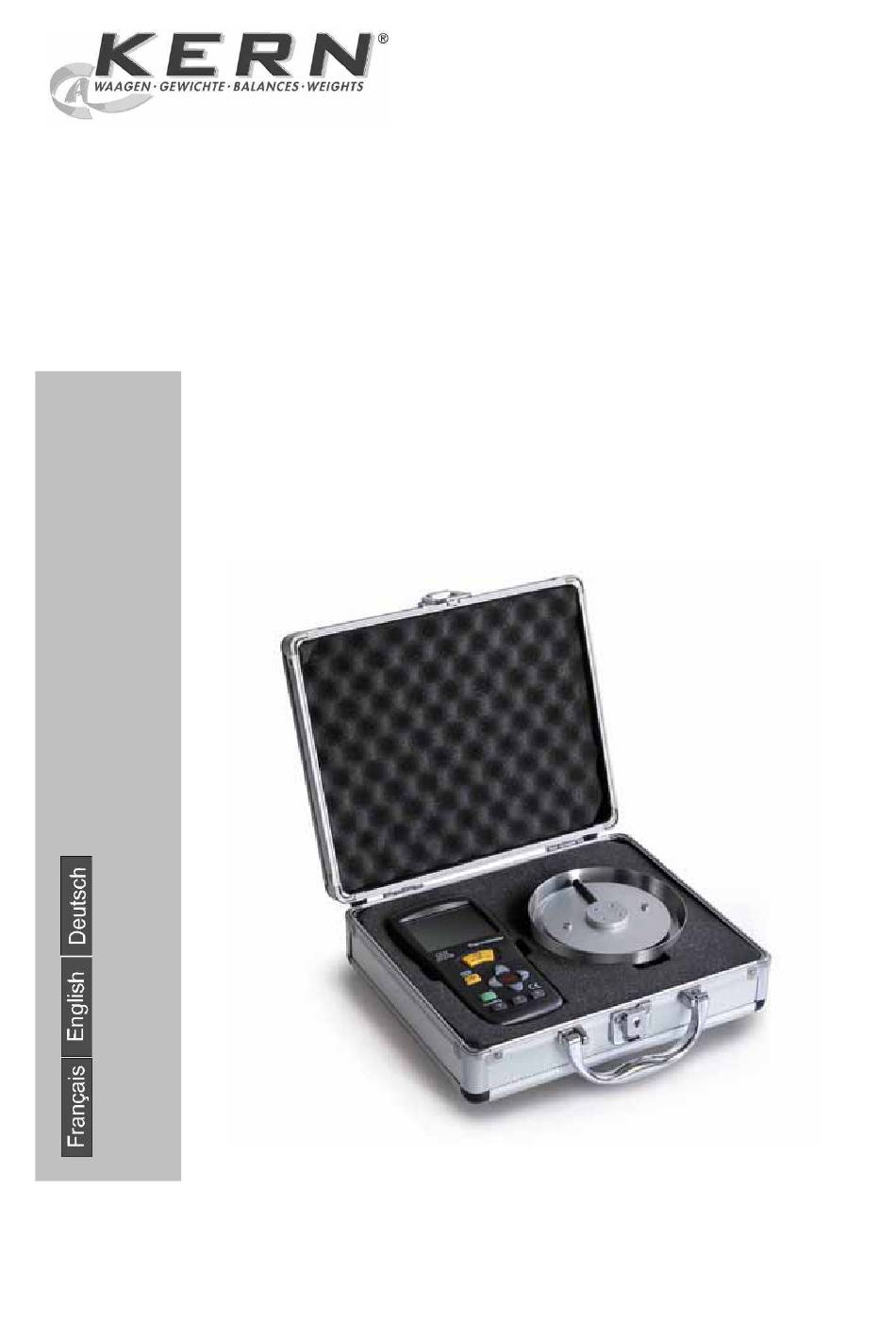

Betriebsanleitung Temperatur-Kalibrierset

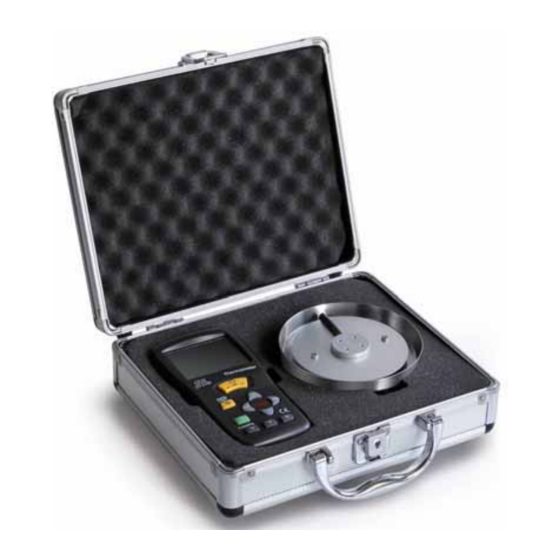

Operating instruction temperature calibrating set
Mode d'emploi kit de calibrage de température
KERN DLB_A01
Version 1.1
10/2011
KERN & Sohn GmbH
Ziegelei 1
D-72336 Balingen
E-Mail: info@kern-sohn.com
Tel: +49-[0]7433- 9933-0
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com
DLB_A01-BA-def-1111
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for KERN DLB-A01
Summary of Contents for KERN DLB-A01
- Page 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Temperatur-Kalibrierset Operating instruction temperature calibrating set Mode d’emploi kit de calibrage de température KERN DLB_A01 Version 1.1 10/2011 DLB_A01-BA-def-1111...
-
Page 2: Technische Daten
KERN DLB_A01 Version 1.1 10/2011 Betriebsanleitung Temperatur-Kalibrierset 1 Technische Daten Einheiten Celsius [°C] Fahrenheit [°F] Kelvin [K] Messbereich -50°C – 1300°C -58°F - 2000°F 223K -2000K Ablesbarkeit umschaltbar 1°C / 1°F 0,1 °C / 0,1 °C / 1K Messgenauigkeit Bereich -50°C - 0°C... - Page 3 2 Geräteübersicht 1. Anzeige „Anzeigegerät“ 2. Tastatur „Anzeigegerät“ 3. Temperatursensorplatte 2.1 Anzeigenübersicht Anzeige Beschreibung Kennzeichnet den Maximalwert einer Messung HOLD Kennzeichnet einen festgehaltenen Anzeigenwert Messbereich überschritten Kapazität der Batterie erschöpft DLB_A01-BA-def-1110...
- Page 4 2.2 Tastaturübersicht ° ° BACK- LIGHT 0. ° 1° ° ° Beschreibung Gerät ein- und ausschalten Nach Tastendruck wird die Anzeige für ca. 5 s hinterleuchtet. Nicht dokumentiert Einheit auswählen, °C oder °F oder K 0.1° Ablesbarkeit umschalten 1°C ⇔ 0.1°C / 1°F ⇔ 0.1°F. 1°C Nach Tastendruck wird der höchste Messwert angezeigt, ge- kennzeichnet durch den Indikator „MAX“...
-
Page 5: Batterie Wechseln
4 Temperaturwert des KERN DLB-A justieren/kalibrieren 4.1 Vorbereitung Wir empfehlen den Temperaturwert des DLB-A gelegentlich mit dem optionalen Tem- peratur-Kalibrierset DLB-A01 zu prüfen. Zuvor sollte sich das Gerät mindestens 3 Stunden nach der letzten Heizphase abgekühlt haben. Die einzelnen Bauteile „Probenschale“der Reihenfolge nach entfernen... - Page 6 Temperatur-Kalibrierset lt. Abb. installieren. Heizaufsatz an der Rückseite einschalten. Deckel des Heizaufsatzes schließen. Temperatur-Kalibrierset einschalten und folgende Einstellungen vornehmen, s. Kap. 2.2. Einheit °C wählen, Ablesbarkeit 1°C Servicefunktion aufrufen: Im Wägemodus MENU -Taste drücken, der Menüpunkt „Therm“ wird angezeigt. Mit PRINT-Taste bestätigen. MENU -Taste wiederholt drücken bis „Service“ an- gezeigt wird.
- Page 7 4.2 Temperatur kalibrieren Bei der Temperaturkalibrierung findet nur eine Überprüfung statt, d.h. es werden keine Werte verändert. Servicefunktion „Tmp test“ aufrufen, s. Kap. 4.1. Mit PRINT-Taste bestätigen. Die aktuelle Einstellung wird angezeigt. Mit den Navigationstasten Temperatur auswählen, bei der die Überprüfung statt fin- den soll, wählbar 35- 160°C.
- Page 8 4.3 Temperatur justieren Die Temperatur wird an zwei wählbaren Punkten gemessen und kann an diesen korri- giert werden. Servicefunktion „Tmp Adj“ aufrufen, s. Kap. 4.1. Mit PRINT-Taste bestätigen. Die aktuelle Einstellung für den ersten Temperatur- punkt wird angezeigt. Entweder auf Werkseinstellung 80°C lassen oder mit den Navigationstasten gewünschte Temperatur auswählen (wählbar 50-130°C).
-
Page 9: Technical Data
KERN DLB-A01 Version 1.1 10/2011 Operating Instructions Temperature calibration set 1 Technical data Units Celsius [°C] Fahrenheit [°F] Kelvin [K] Measuring range -50°C – 1300°C -58°F - 2000°F 223K -2000K Readability commutable 1°C / 1°F 0,1 °C / 0,1 °C / 1K Display exactness ±... -
Page 10: Appliance Overview
2 Appliance overview 1. Display „Display unit“ 2. Keyboard „Display unit“ 3. Temperature sensor plate 2.1 Overview of display Display Description Means the maximum value of a measurement HOLD Means a recorded display value Measuring range exceeded Capacity of battery exhausted DLB_A01-BA-def-1110... - Page 11 2.2 Keyboard overview ° ° BACK- LIGHT 1° 1° ° ° Description Switch unit on and off Press button, the display background will be illuminated for approx. 5 s. Not documented Select unit, °C or °F or K 0.1° Switch-over readability 1°C ⇔ 0.1°C / 1°F ⇔ 0.1°F. 1°C Press button, the highest measured value will be displayed, iden- tified by the indicator „MAX“...
-
Page 12: Change Battery
4.1 Preparation We recommend sometimes to check the temperature value of the device using the op- tional temperature calibrating set DLB-A01. Before you do this, allow the device to cool down for at least 3 hours after the last heating phase. - Page 13 Install the temperature-calibration set acc. to fig. Switch-on the heating top on the rear side. Close cover of the heating top Switch-on the temperature calibration set and carry out the following adjustments, see chap. 2.2. Select unit °C, readability 1°C Invoke service function: In weighing mode press the MENU button, the menu item „Therm“...
- Page 14 4.2 Calibrate temperature During temperature calibration only a check is carried out, i.e. no values are changed. Invoke service function „Tmp test“, see chap. 4.1. Confirm by pressing the PRINT button. The current setting will be displayed. Use the navigation buttons to select the temperature during the check, available 35- 160°C.
- Page 15 4.3 Adjust temperature The temperature is measured at two selectable points and it is possible to correct it there. Invoke service function „Tmp Adj“, see chap. 4.1. Confirm by pressing the PRINT button. The current setting for the first tempera- ture point is displayed.
-
Page 16: Caractéristiques Techniques
KERN DLB-A01 Version 1.0 04/2011 Mode d’emploi Kit de calibrage de température 1 Caractéristiques techniques Unités Celsius [°C] Fahrenheit [°F] Kelvin [K] Plage de mesure: -50°C – 1300°C -58°F - 2000°F 223K -2000K Lisibilité commutable 1°C / 1°F 0,1 °C / 0,1 °C / 1K Précision d'affichage... -
Page 17: Aperçu De L'appareil
2 Aperçu de l’appareil 1. Affichage „Appareil d’affichage“ 2. Clavier „Appareil d’affichage“ 3. Plaque capteur de température 2.1 Vue d’ensemble des affichages Afficheur Description Signifie la valeur maximale d’un affichage HOLD Signifie une valeur d’affichage enregistrée Plage de mesure dépassée Capacité... - Page 18 2.2 Vue d’ensemble du clavier ° ° BACK- LIGHT 0. ° 1° ° ° Description Mise en marche et arrêt de l’appareil Après avoir enfoncée la touche le fond de l’affichage est éclairé env. 5 sec. Non documenté Choisir l’unité, °C ou °F ou K 0.1°...
-
Page 19: Changement De La Pile
+ Remplacer la pile. Veillez à la polarité correcte. + Refermer le couvercle. 4 Ajuster/calibrer la valeur de température du KERN DLB-A 4.1 Préparation Nous recommandons de vérifier occasionnellement la valeur de température de l’appareil à l’aide du jeu de calibrage de la température en option DLB-A03. Aupara- vant l’appareil devrait s'être refroidi au moins 3 heures après la dernière phase de... - Page 20 Installer le kit de calibrage de la température conformément à la figure. Mettre en marche la rehausse de chauffage. Fermer le couvercle de la rehausse de chauffage Mettre en marche le kit de calibrage de température et faire les réglages suivants, voir au chap.
- Page 21 4.2 Calibrage de la température Lors du calibrage de la température seul a lieu un contrôle, c’est-à-dire qu’aucune va- leur n’est modifiée. Appeler la fonction de SAV „Tmp test“, voir sous chap. 4.1. Confirmez sur la touche PRINT. Le réglage actuel est affiché. Sélectionner sur les touches de navigation la température, à...
- Page 22 4.3 Ajuster température La température est relevée à deux endroits au choix et peut y être corrigée. Appeler la fonction de SAV „Tmp test“, voir sous chap. 4.11. Confirmez sur la touche PRINT. Le réglage actuel est affiché pour le premier point de température.
- Page 23 Anhang Konformitätserklärung Enclosure Declaration of conformity Annexe Déclaration de conformité DLB_A01-BA-def-1110...
