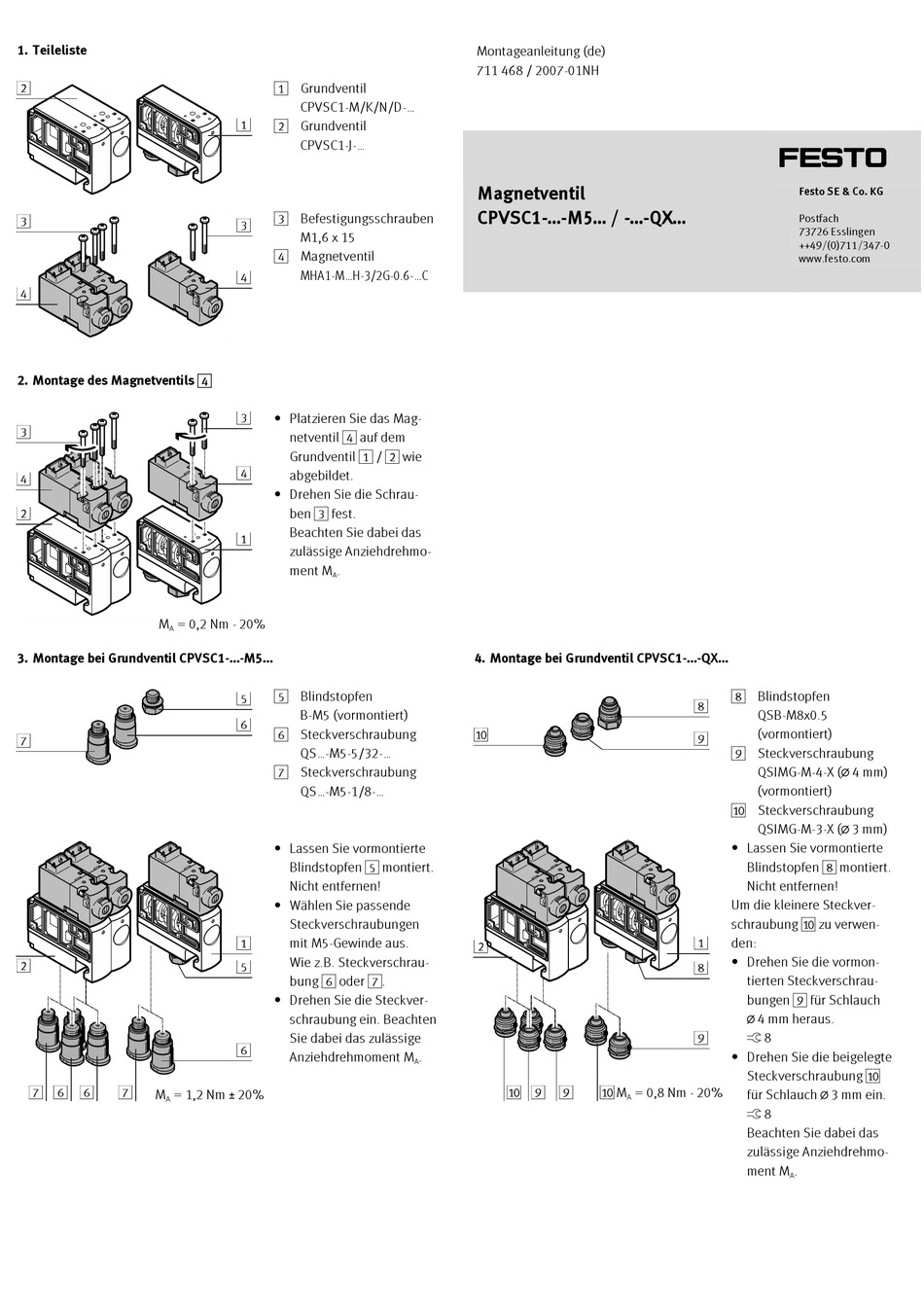

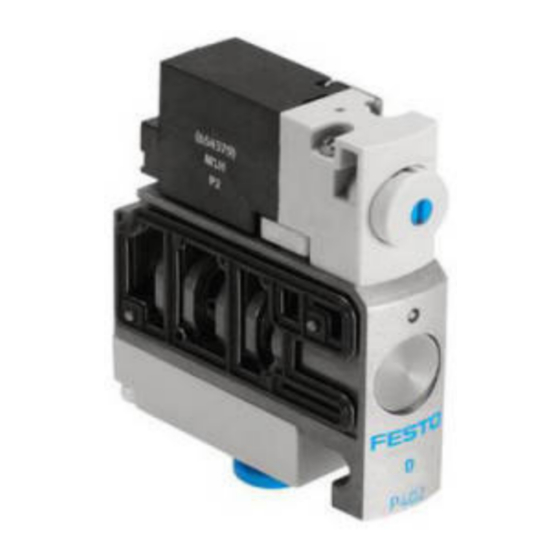

Festo CPVSC1-M1H-D-H-M5C Assembly Instructions

1. Teileliste
2
10649d_1
3
4
10649d_7
2. Montage des Magnetventils 4
3
4
2
M = 0,2 Nm - 20%
10649d_2
A
3. Montage bei Grundventil CPVSC1-...-M5...
7
10649d_3
2
10649d_6
7 6 6 7
M = 1,2 Nm _ 20%
A
1 Grundventil
CPVSC1-M/K/N/D-...
1
2 Grundventil
CPVSC1-J-...
3 Befestigungsschrauben
3
M1,6 x 15
4 Magnetventil
MHA1-M...H-3/2G-0.6-...C
4
3
• Platzieren Sie das Mag-
netventil 4 auf dem
Grundventil 1 / 2 wie
4
abgebildet.
• Drehen Sie die Schrau-
ben 3 fest.
Beachten Sie dabei das
1
zulässige Anziehdrehmo-
ment M .
A
5 Blindstopfen
5
B-M5 (vormontiert)
6
6 Steckverschraubung
QS...-M5-5/32-...
7 Steckverschraubung
QS...-M5-1/8-...
• Lassen Sie vormontierte
Blindstopfen 5 montiert.
Nicht entfernen!
• Wählen Sie passende
Steckverschraubungen
1
mit M5-Gewinde aus.
Wie z.B. Steckverschrau-
5
bung 6 oder 7.
• Drehen Sie die Steckver-
schraubung ein. Beachten
Sie dabei das zulässige
6
Anziehdrehmoment M
Montageanleitung (de)
711 468 / 2007-01NH
Magnetventil
CPVSC1-...-M5... / -...-QX...
4. Montage bei Grundventil CPVSC1-...-QX...
aJ
10649d_4
2
.
A
10649d_5
aJ 9 9
8 Blindstopfen
8
QSB-M8x0.5
(vormontiert)
9
9 Steckverschraubung
QSIMG-M-4-X (@ 4 mm)
(vormontiert)
aJ Steckverschraubung
QSIMG-M-3-X (@ 3 mm)
• Lassen Sie vormontierte
Blindstopfen 8 montiert.
Nicht entfernen!
Um die kleinere Steckver-
schraubung aJ zu verwen-
1
den:
• Drehen Sie die vormon-
8
tierten Steckverschrau-
bungen 9 für Schlauch
@ 4 mm heraus.
9 ß 8
• Drehen Sie die beigelegte
Steckverschraubung aJ
aJ M
= 0,8 Nm - 20%
für Schlauch @ 3 mm ein.
A
ß 8
Beachten Sie dabei das
zulässige Anziehdrehmo-
ment M
†‡
