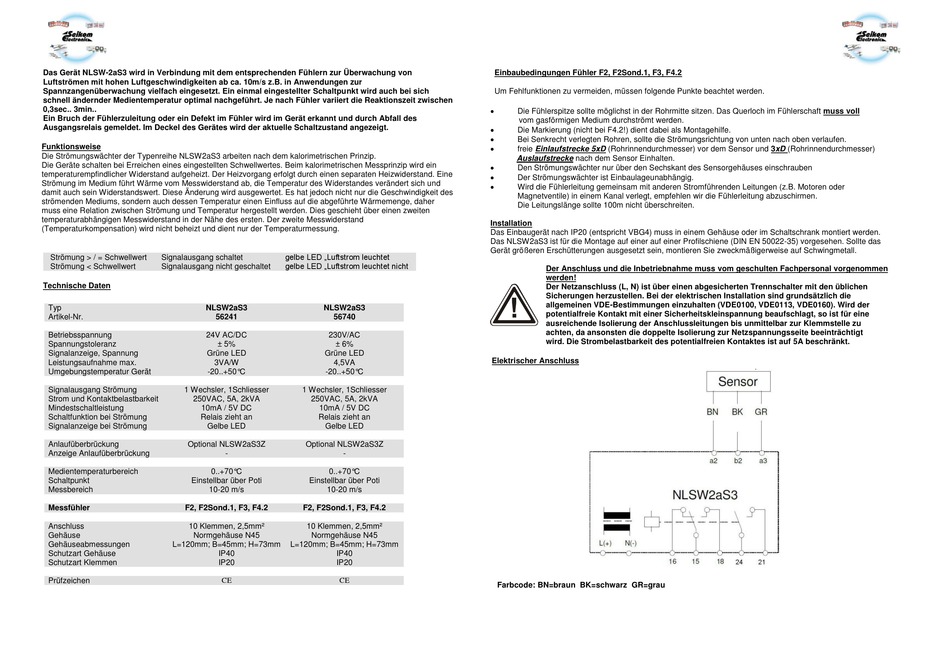

Seikom Electronic NLSW2aS3 Manual page 2

Das Gerät NLSW-2aS3 wird in Verbindung mit dem entsprechenden Fühlern zur Überwachung von
Luftströmen mit hohen Luftgeschwindigkeiten ab ca. 10m/s z.B. in Anwendungen zur
Spannzangenüberwachung vielfach eingesetzt. Ein einmal eingestellter Schaltpunkt wird auch bei sich
schnell ändernder Medientemperatur optimal nachgeführt. Je nach Fühler variiert die Reaktionszeit zwischen
0,3sec.. 3min..
Ein Bruch der Fühlerzuleitung oder ein Defekt im Fühler wird im Gerät erkannt und durch Abfall des
Ausgangsrelais gemeldet. Im Deckel des Gerätes wird der aktuelle Schaltzustand angezeigt.
Funktionsweise
Die Strömungswächter der Typenreihe NLSW2aS3 arbeiten nach dem kalorimetrischen Prinzip.
Die Geräte schalten bei Erreichen eines eingestellten Schwellwertes. Beim kalorimetrischen Messprinzip wird ein
temperaturempfindlicher Widerstand aufgeheizt. Der Heizvorgang erfolgt durch einen separaten Heizwiderstand. Eine
Strömung im Medium führt Wärme vom Messwiderstand ab, die Temperatur des Widerstandes verändert sich und
damit auch sein Widerstandswert. Diese Änderung wird ausgewertet. Es hat jedoch nicht nur die Geschwindigkeit des
strömenden Mediums, sondern auch dessen Temperatur einen Einfluss auf die abgeführte Wärmemenge, daher
muss eine Relation zwischen Strömung und Temperatur hergestellt werden. Dies geschieht über einen zweiten
temperaturabhängigen Messwiderstand in der Nähe des ersten. Der zweite Messwiderstand
(Temperaturkompensation) wird nicht beheizt und dient nur der Temperaturmessung.
Strömung > / = Schwellwert Signalausgang schaltet
Strömung < Schwellwert Signalausgang nicht geschaltet
Technische Daten
Typ NLSW2aS3
Artikel-Nr. 56241
Betriebsspannung 24V AC/DC
Spannungstoleranz ± 5%
Signalanzeige, Spannung Grüne LED
Leistungsaufnahme max. 3VA/W
Umgebungstemperatur Gerät -20..+50°C
Signalausgang Strömung 1 Wechsler, 1Schliesser
Strom und Kontaktbelastbarkeit 250VAC, 5A, 2kVA
Mindestschaltleistung 10mA / 5V DC
Schaltfunktion bei Strömung Relais zieht an
Signalanzeige bei Strömung Gelbe LED
Anlaufüberbrückung Optional NLSW2aS3Z
Anzeige Anlaufüberbrückung
Medientemperaturbereich 0..+70°C
Schaltpunkt Einstellbar über Poti
Messbereich 10-20 m/s
Messfühler F2, F2Sond.1, F3, F4.2
Anschluss 10 Klemmen, 2,5mm²
Gehäuse Normgehäuse N45
Gehäuseabmessungen L=120mm; B=45mm; H=73mm
Schutzart Gehäuse IP40
Schutzart Klemmen IP20
Prüfzeichen
gelbe LED „Luftstrom leuchtet
gelbe LED „Luftstrom leuchtet nicht
NLSW2aS3
56740
230V/AC
± 6%
Grüne LED
4,5VA
-20..+50°C
1 Wechsler, 1Schliesser
250VAC, 5A, 2kVA
10mA / 5V DC
Relais zieht an
Gelbe LED
Optional NLSW2aS3Z
- -
0..+70°C
Einstellbar über Poti
10-20 m/s
F2, F2Sond.1, F3, F4.2
10 Klemmen, 2,5mm²
Normgehäuse N45
L=120mm; B=45mm; H=73mm
IP40
IP20
CE CE
Einbaubedingungen Fühler F2, F2Sond.1, F3, F4.2
Um Fehlfunktionen zu vermeiden, müssen folgende Punkte beachtet werden.

Die Fühlerspitze sollte möglichst in der Rohrmitte sitzen. Das Querloch im Fühlerschaft muss voll
vom gasförmigen Medium durchströmt werden.

Die Markierung (nicht bei F4.2!) dient dabei als Montagehilfe.

Bei Senkrecht verlegten Rohren, sollte die Strömungsrichtung von unten nach oben verlaufen.

freie Einlaufstrecke 5xD (Rohrinnendurchmesser) vor dem Sensor und 3xD (Rohrinnendurchmesser)
Auslaufstrecke nach dem Sensor Einhalten.

Den Strömungswächter nur über den Sechskant des Sensorgehäuses einschrauben

Der Strömungswächter ist Einbaulageunabhängig.

Wird die Fühlerleitung gemeinsam mit anderen Stromführenden Leitungen (z.B. Motoren oder
Magnetventile) in einem Kanal verlegt, empfehlen wir die Fühlerleitung abzuschirmen.
Die Leitungslänge sollte 100m nicht überschreiten.
Installation
Das Einbaugerät nach IP20 (entspricht VBG4) muss in einem Gehäuse oder im Schaltschrank montiert werden.
Das NLSW2aS3 ist für die Montage auf einer auf einer Profilschiene (DIN EN 50022-35) vorgesehen. Sollte das
Gerät größeren Erschütterungen ausgesetzt sein, montieren Sie zweckmäßigerweise auf Schwingmetall.
Der Anschluss und die Inbetriebnahme muss vom geschulten Fachpersonal vorgenommen
werden!
Der Netzanschluss (L, N) ist über einen abgesicherten Trennschalter mit den üblichen
Sicherungen herzustellen. Bei der elektrischen Installation sind grundsätzlich die
allgemeinen VDE-Bestimmungen einzuhalten (VDE0100, VDE0113, VDE0160). Wird der
potentialfreie Kontakt mit einer Sicherheitskleinspannung beaufschlagt, so ist für eine
ausreichende Isolierung der Anschlussleitungen bis unmittelbar zur Klemmstelle zu
achten, da ansonsten die doppelte Isolierung zur Netzspannungsseite beeinträchtigt
wird. Die Strombelastbarkeit des potentialfreien Kontaktes ist auf 5A beschränkt.
Elektrischer Anschluss
Farbcode: BN=braun BK=schwarz GR=grau
