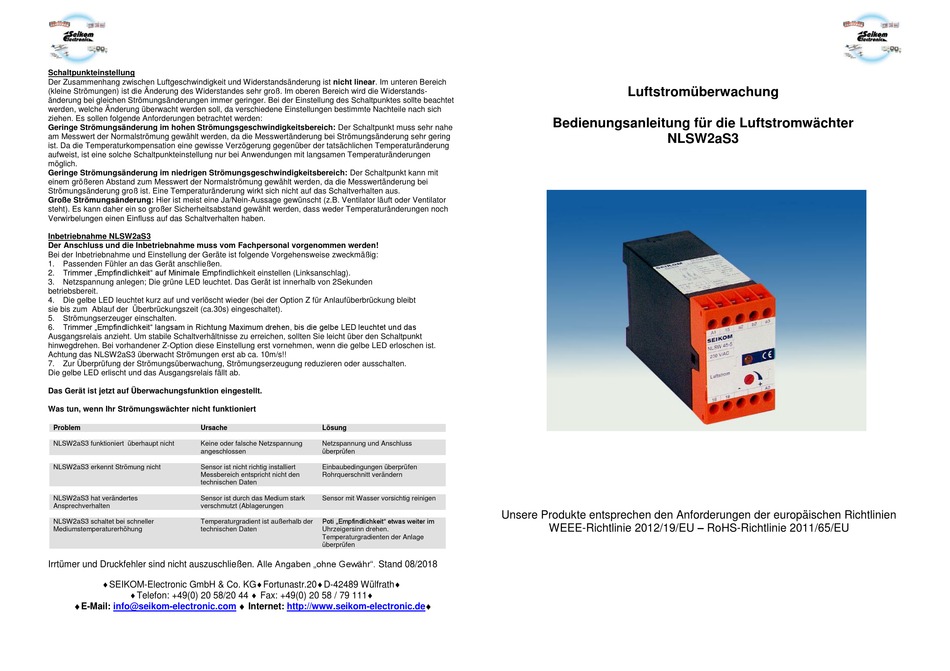

Schaltpunkteinstellung
Der Zusammenhang zwischen Luftgeschwindigkeit und Widerstandsänderung ist nicht linear. Im unteren Bereich
(kleine Strömungen) ist die Änderung des Widerstandes sehr groß. Im oberen Bereich wird die Widerstands-
änderung bei gleichen Strömungsänderungen immer geringer. Bei der Einstellung des Schaltpunktes sollte beachtet
werden, welche Änderung überwacht werden soll, da verschiedene Einstellungen bestimmte Nachteile nach sich
ziehen. Es sollen folgende Anforderungen betrachtet werden:
Geringe Strömungsänderung im hohen Strömungsgeschwindigkeitsbereich: Der Schaltpunkt muss sehr nahe
am Messwert der Normalströmung gewählt werden, da die Messwertänderung bei Strömungsänderung sehr gering
ist. Da die Temperaturkompensation eine gewisse Verzögerung gegenüber der tatsächlichen Temperaturänderung
aufweist, ist eine solche Schaltpunkteinstellung nur bei Anwendungen mit langsamen Temperaturänderungen
möglich.
Geringe Strömungsänderung im niedrigen Strömungsgeschwindigkeitsbereich: Der Schaltpunkt kann mit
einem größeren Abstand zum Messwert der Normalströmung gewählt werden, da die Messwertänderung bei
Strömungsänderung groß ist. Eine Temperaturänderung wirkt sich nicht auf das Schaltverhalten aus.
Große Strömungsänderung: Hier ist meist eine Ja/Nein-Aussage gewünscht (z.B. Ventilator läuft oder Ventilator
steht). Es kann daher ein so großer Sicherheitsabstand gewählt werden, dass weder Temperaturänderungen noch
Verwirbelungen einen Einfluss auf das Schaltverhalten haben.
Inbetriebnahme NLSW2aS3
Der Anschluss und die Inbetriebnahme muss vom Fachpersonal vorgenommen werden!
Bei der Inbetriebnahme und Einstellung der Geräte ist folgende Vorgehensweise zweckmäßig:
1.
Passenden Fühler an das Gerät anschließen.
Trimmer „Empfindlichkeit" auf Minimale Empfindlichkeit einstellen (Linksanschlag).
2.
3.
Netzspannung anlegen; Die grüne LED leuchtet. Das Gerät ist innerhalb von 2Sekunden
betriebsbereit.
4.
Die gelbe LED leuchtet kurz auf und verlöscht wieder (bei der Option Z für Anlaufüberbrückung bleibt
sie bis zum Ablauf der Überbrückungszeit (ca.30s) eingeschaltet).
5.
Strömungserzeuger einschalten.
Trimmer „Empfindlichkeit" langsam in Richtung Maximum drehen, bis die gelbe LED leuchtet und das
6.
Ausgangsrelais anzieht. Um stabile Schaltverhältnisse zu erreichen, sollten Sie leicht über den Schaltpunkt
hinwegdrehen. Bei vorhandener Z-Option diese Einstellung erst vornehmen, wenn die gelbe LED erloschen ist.
Achtung das NLSW2aS3 überwacht Strömungen erst ab ca. 10m/s!!
7.
Zur Überprüfung der Strömungsüberwachung, Strömungserzeugung reduzieren oder ausschalten.
Die gelbe LED erlischt und das Ausgangsrelais fällt ab.
Das Gerät ist jetzt auf Überwachungsfunktion eingestellt.
Was tun, wenn Ihr Strömungswächter nicht funktioniert
Problem
Ursache
NLSW2aS3 funktioniert überhaupt nicht
Keine oder falsche Netzspannung
angeschlossen
NLSW2aS3 erkennt Strömung nicht
Sensor ist nicht richtig installiert
Messbereich entspricht nicht den
technischen Daten
NLSW2aS3 hat verändertes
Sensor ist durch das Medium stark
Ansprechverhalten
verschmutzt (Ablagerungen
NLSW2aS3 schaltet bei schneller
Temperaturgradient ist außerhalb der
Mediumstemperaturerhöhung
technischen Daten
Irrtümer und Druckfehler sind nicht auszuschließen. Alle Angaben „ohne Gewähr". Stand 08/2018
SEIKOM-Electronic GmbH & Co. KGFortunastr.20D-42489 Wülfrath
Telefon: +49(0) 20 58/20 44  Fax: +49(0) 20 58 / 79 111
E-Mail:
info@seikom-electronic.com
Lösung
Netzspannung und Anschluss
überprüfen
Einbaubedingungen überprüfen
Rohrquerschnitt verändern
Sensor mit Wasser vorsichtig reinigen
Poti „Empfindlichkeit" etwas weiter im
Uhrzeigersinn drehen.
Temperaturgradienten der Anlage
überprüfen
 Internet: http://www.seikom-electronic.de
Luftstromüberwachung
Bedienungsanleitung für die Luftstromwächter
NLSW2aS3
Unsere Produkte entsprechen den Anforderungen der europäischen Richtlinien
WEEE-Richtlinie 2012/19/EU – RoHS-Richtlinie 2011/65/EU
