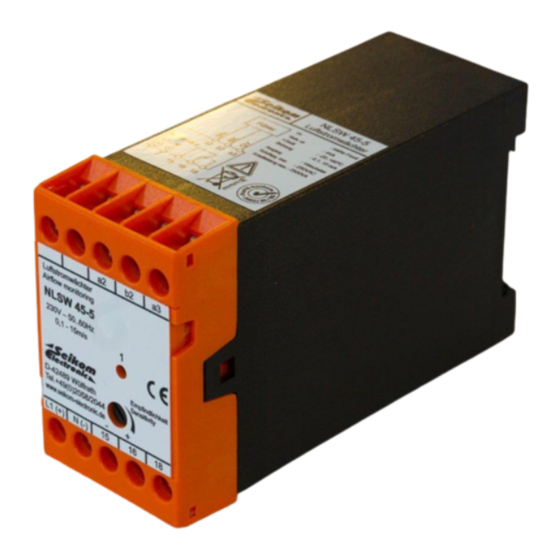

Seikom Electronic NLSW45-5 Manual

Seikom Electronic NLSW45-5 Manual

Air-flow monitoring

Advertisement

Available languages

Available languages

Quick Links

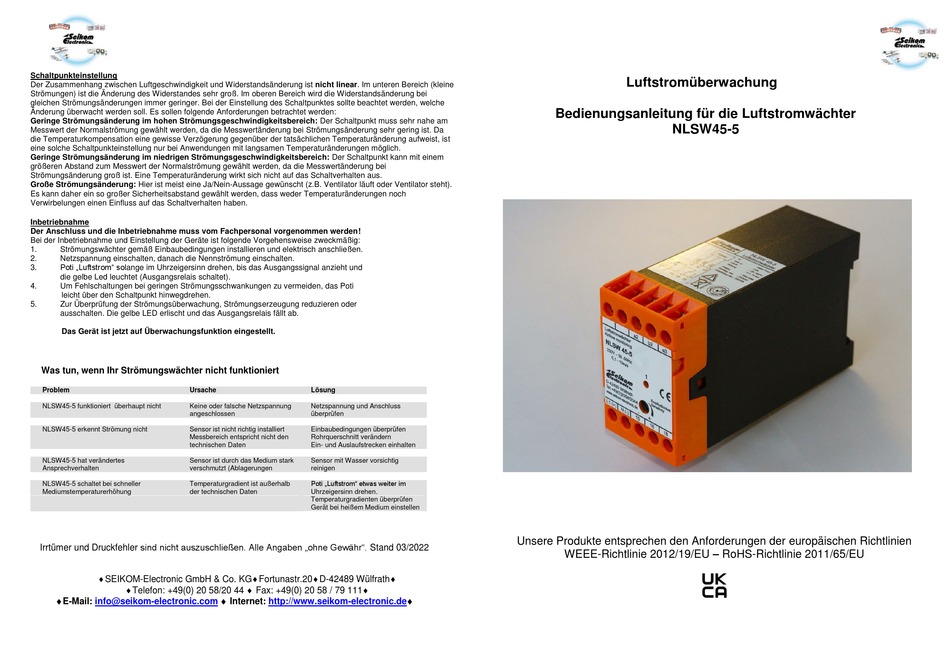

Schaltpunkteinstellung
Der Zusammenhang zwischen Luftgeschwindigkeit und Widerstandsänderung ist nicht linear. Im unteren Bereich (kleine
Strömungen) ist die Änderung des Widerstandes sehr groß. Im oberen Bereich wird die Widerstandsänderung bei
gleichen Strömungsänderungen immer geringer. Bei der Einstellung des Schaltpunktes sollte beachtet werden, welche
Änderung überwacht werden soll. Es sollen folgende Anforderungen betrachtet werden:
Geringe Strömungsänderung im hohen Strömungsgeschwindigkeitsbereich: Der Schaltpunkt muss sehr nahe am
Messwert der Normalströmung gewählt werden, da die Messwertänderung bei Strömungsänderung sehr gering ist. Da
die Temperaturkompensation eine gewisse Verzögerung gegenüber der tatsächlichen Temperaturänderung aufweist, ist
eine solche Schaltpunkteinstellung nur bei Anwendungen mit langsamen Temperaturänderungen möglich.
Geringe Strömungsänderung im niedrigen Strömungsgeschwindigkeitsbereich: Der Schaltpunkt kann mit einem
größeren Abstand zum Messwert der Normalströmung gewählt werden, da die Messwertänderung bei
Strömungsänderung groß ist. Eine Temperaturänderung wirkt sich nicht auf das Schaltverhalten aus.
Große Strömungsänderung: Hier ist meist eine Ja/Nein-Aussage gewünscht (z.B. Ventilator läuft oder Ventilator steht).
Es kann daher ein so großer Sicherheitsabstand gewählt werden, dass weder Temperaturänderungen noch
Verwirbelungen einen Einfluss auf das Schaltverhalten haben.
Inbetriebnahme
Der Anschluss und die Inbetriebnahme muss vom Fachpersonal vorgenommen werden!
Bei der Inbetriebnahme und Einstellung der Geräte ist folgende Vorgehensweise zweckmäßig:
1.
Strömungswächter gemäß Einbaubedingungen installieren und elektrisch anschließen.
2.
Netzspannung einschalten, danach die Nennströmung einschalten.
Poti „Luftstrom" solange im Uhrzeigersinn drehen, bis das Ausgangssignal anzieht und
3.
die gelbe Led leuchtet (Ausgangsrelais schaltet).
4.
Um Fehlschaltungen bei geringen Strömungsschwankungen zu vermeiden, das Poti
leicht über den Schaltpunkt hinwegdrehen.
5.
Zur Überprüfung der Strömungsüberwachung, Strömungserzeugung reduzieren oder
ausschalten. Die gelbe LED erlischt und das Ausgangsrelais fällt ab.
Das Gerät ist jetzt auf Überwachungsfunktion eingestellt.
Was tun, wenn Ihr Strömungswächter nicht funktioniert
Problem
Ursache
NLSW45-5 funktioniert überhaupt nicht
Keine oder falsche Netzspannung
angeschlossen
NLSW45-5 erkennt Strömung nicht
Sensor ist nicht richtig installiert
Messbereich entspricht nicht den
technischen Daten
NLSW45-5 hat verändertes
Sensor ist durch das Medium stark
Ansprechverhalten
verschmutzt (Ablagerungen
NLSW45-5 schaltet bei schneller
Temperaturgradient ist außerhalb
Mediumstemperaturerhöhung
der technischen Daten
Irrtümer und Druckfehler sind nicht auszuschließen. Alle Angaben „ohne Gewähr". Stand 08/2018
SEIKOM-Electronic GmbH & Co. KGFortunastr.20D-42489 Wülfrath
Telefon: +49(0) 20 58/20 44  Fax: +49(0) 20 58 / 79 111
E-Mail:
info@seikom-electronic.com
Lösung
Netzspannung und Anschluss
überprüfen
Einbaubedingungen überprüfen
Rohrquerschnitt verändern
Ein- und Auslaufstrecken einhalten
Sensor mit Wasser vorsichtig
reinigen
Poti „Luftstrom" etwas weiter im
Uhrzeigersinn drehen.
Temperaturgradienten überprüfen
Gerät bei heißem Medium einstellen
 Internet: http://www.seikom-electronic.de
Luftstromüberwachung
Bedienungsanleitung für die Luftstromwächter
NLSW45-5
Unsere Produkte entsprechen den Anforderungen der europäischen Richtlinien
WEEE-Richtlinie 2012/19/EU – RoHS-Richtlinie 2011/65/EU
