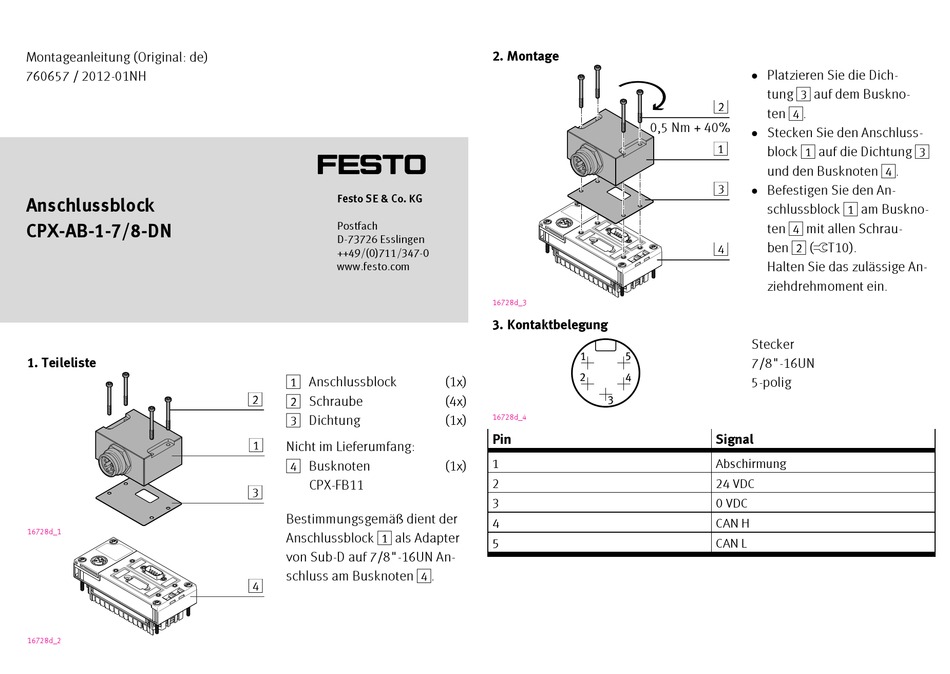

Festo CPX-AB-1-7/8-DN Assembly Instructions

Montageanleitung (Original: de)
760657 / 2012-01NH
Anschlussblock
CPX-AB-1-7/8-DN
1. Teileliste
16728d_1
16728d_2
†‡
Festo SE & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1 Anschlussblock
2
2 Schraube
3 Dichtung
1
Nicht im Lieferumfang:
4 Busknoten
CPX-FB11
3
Bestimmungsgemäß dient der
Anschlussblock 1 als Adapter
von Sub-D auf 7/8"-16UN An-
schluss am Busknoten 4.
4
2. Montage
16728d_3
3. Kontaktbelegung
(1x)
(4x)
(1x) 16728d_4
Pin
1
(1x)
2
3
4
5
 Platzieren Sie die Dich-
tung 3 auf dem Buskno-
2
ten 4.
0,5 Nm + 40%
 Stecken Sie den Anschluss-
1
block 1 auf die Dichtung 3
und den Busknoten 4.
 Befestigen Sie den An-
3
schlussblock 1 am Buskno-
ten 4 mit allen Schrau-
ben 2 (ßT10).
4
Halten Sie das zulässige An-
ziehdrehmoment ein.
Stecker
7/8"-16UN
5-polig
Signal
Abschirmung
24 VDC
0 VDC
CAN H
CAN L
