Montage-Anschluss-Anleitung Elektromechanisches Sperrelement 3
5.

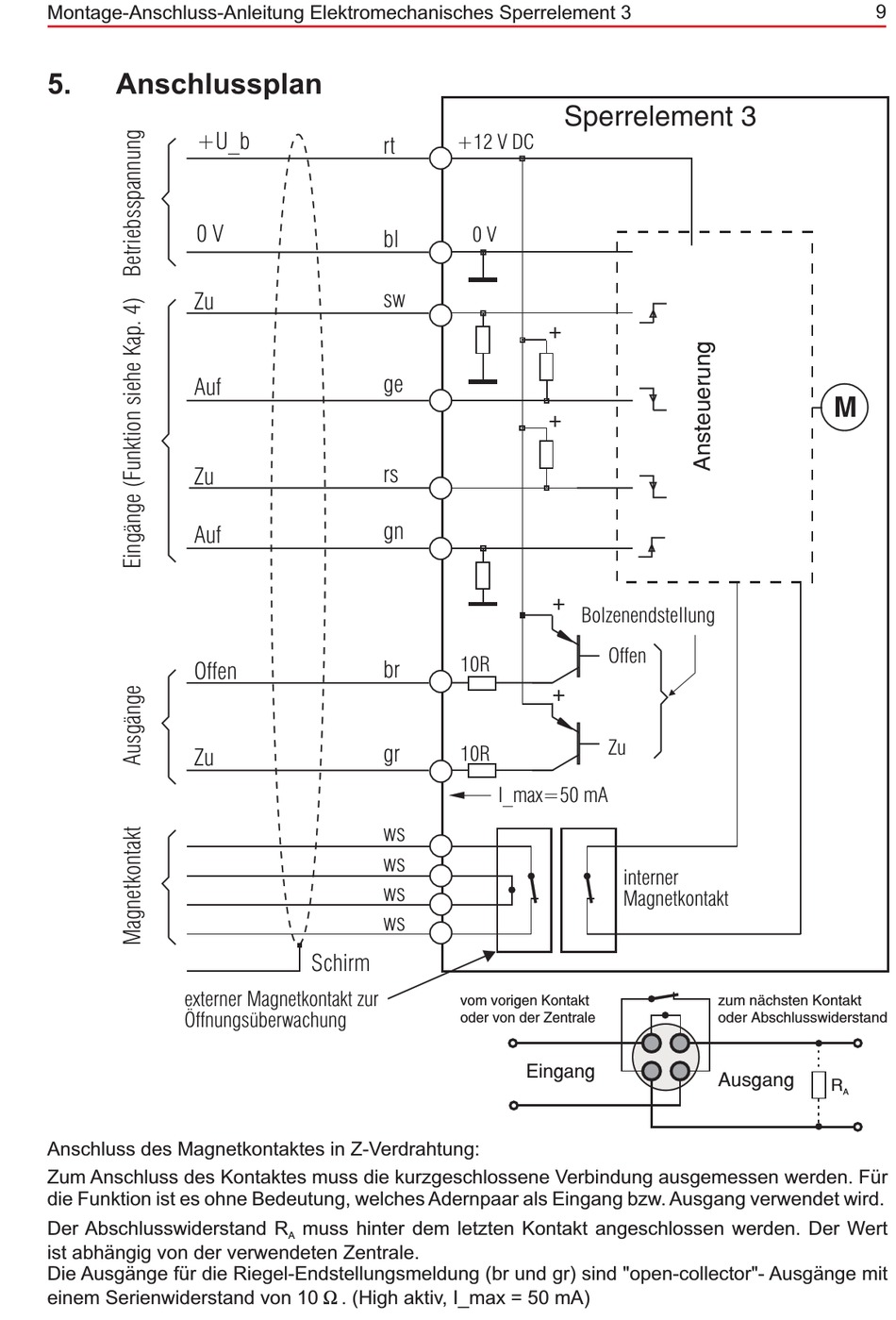

Anschlussplan

+U_b
0 V
Zu
Auf
Zu
Auf
Offen
Zu
externer Magnetkontakt zur
Öffnungsüberwachung
Anschluss des Magnetkontaktes in Z-Verdrahtung:
Zum Anschluss des Kontaktes muss die kurzgeschlossene Verbindung ausgemessen werden. Für
die Funktion ist es ohne Bedeutung, welches Adernpaar als Eingang bzw. Ausgang verwendet wird.
Der Abschlusswiderstand R muss hinter dem letzten Kontakt angeschlossen werden. Der Wert
ist abhängig von der verwendeten Zentrale.
Die Ausgänge für die Riegel-Endstellungsmeldung (br und gr) sind "open-collector"- Ausgänge mit
einem Serienwiderstand von 10
+12 V DC
rt
bl
sw
ge
rs
gn
br
gr
ws
ws
ws
ws
Schirm
A
W
. (High aktiv, I_max = 50 mA)
Sperrelement 3
0 V
+
+
+
Bolzenendstellung
Offen
10R
+
Zu
10R
I_max=50 mA
interner
Magnetkontakt
vom vorigen Kontakt
oder von der Zentrale
Eingang
9
M
zum nächsten Kontakt
oder Abschlusswiderstand
Ausgang
R
A
