Honeywell 8108303 Manual
Honeywell 8108303 Manual

Honeywell 8108303 Manual

Handle set

Advertisement

Quick Links

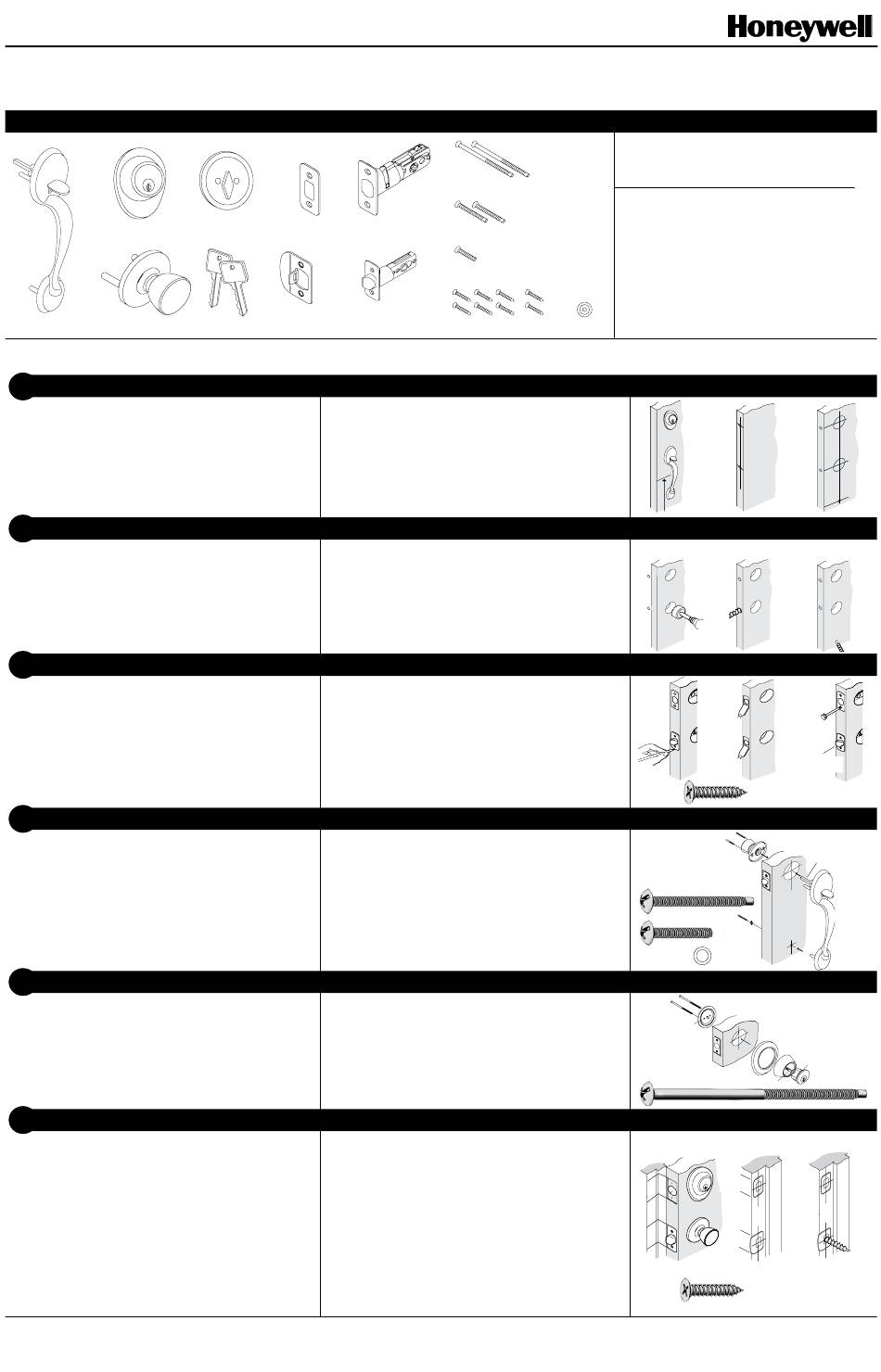

HANDLE SET /
JUEGO DE LA MANIJA
PACKAGE CONTENTS /
Dead Bolt Cylinder and Trim
Cilindro y guarnición del
cerrojo dormido
Exterior Handle
Inside Knob
Manija exterior
Perilla interior
For installation on new doors that require preparation & drilling please begin with Step 1. For installation on doors with predrilled holes skip to Step 4.
Para instalar en una puerta nueva que requiere preparación y perforación por favor comienza con el paso #1. Para instalar en una puerta pre-perforada comienza con el paso #4.
1.
MARK DOOR & JAMB WITH TEMPLATE /
A. Recommended installation height is 36" from the floor
to center of handle.
B. Use template enclosed to mark 1" hole on door edge
for latch.
C. Use template enclosed to mark 2" holes on door face
and 5/16" hole for bottom handle mount.
2.
DRILL HOLES /
HOYOS PARA TALADRAR
A. Drill 2" holes from both sides of door.
Note: To avoid splitting, drill holes from both sides
B. Drill 1" holes in door edge for latch.
C. Drill 5/16" holes for bottom of handle mounting screw.
3.
INSTALL LATCHES /
INSTALE LOS PESTILLOS
A. Insert handleset and deadbolt latches in 1" holes on edge
of door. Mark outlines and remove latches.
B. Chisel 1/8" deep or until latch face is flush with door edge.
C. Insert deadbolt latch and secure with (4) 3/4" wood screws.
D. Repeat procedure for handleset latch.
4.
INSTALL EXTERIOR AND INTERIOR MECHANISMS /
A. Place exterior handle with stems and square spindle
into latch as shown. Press tightly against door face.
B. After exterior handle is in position, install interior knob
and tighten with (2) 1 3/8" machine screws.
C. Install bottom screw. Insert (1) 7/8" machine screw
through washer and into bottom hole and tighten firmly.
5.
INSTALL DEAD BOLT /
A. Insert cylinder (A) in decorative trim (B & C) and press
against door making certain the stem (D) is properly
positioned in latch holes.
B. Slide inside mating trim (E) onto stem (D), and secure with
(2) 2 3/4" machine screws (F).
6.
INSTALL STRIKER PLATES /
A. Close door until latch bolt touches door jamb. Mark door
jambs with a pencil.
B. Center the striker plates on the door jambs within the areas
marked in step A. Mark outline of striker plate for both latch
and deadbolt striker plate. Also mark center holes for drilling.
C. Chisel outline for striker plates 1/16" deep or until plates
are flush with door jamb.
D. Drill 7/8" holes into door jamb. To assure proper lockset
function, holes in door jams must be drilled 1" deep.
E. Install Striker plates and secure with (4) 3/4" wood screws.
Manufactured
by/Fabricado por:
LH Licensed Products, Inc.
860 East Sandhill Avenue
Carson, CA 90746
CONTENIDO DEL PAQUETE
Dead Bolt Inside Mating Trim
Upper Strike Plate
Cerrojo dormido dentro de la
Plancha hembra superior
guarnición que le hace juego
2# Entry keys
Lower Strike Plate
2# Llaves de entrada
Placa hembra inferior
PUERTA DE MARCO Y MONTANTE CON PLANTILLA
A. Se recomienda instalarlo a una altura de 36" de la puerta
al centro de la manija.
B. Use la plantilla que se adjunta para marcar el hoyo de 1"
en el orillo de la puerta para el pestillo.
C. Use las plantillas adjuntas para marcar hoyos de 2" en la cara
de la puerta y hoyo de 5/16" para el montaje de manija de fondo.
A. Taladre hoyos de 2" en ambos lados de la puerta.
Nota: Para evitar que se le rompan, taladre los hoyos de ambos
lados
B. Taladre hoyos de 1" en el orillo de la puerta para el pestillo.
C. Taladre hoyos de 5/16" para el fondo del tornillo de montaje de la
manija.
A. Inserte el juego de la manija y los pestillos del cerrojo dormido en
hoyos de 1" en el orillo de la puerta. Marque los bordes y retire los
pestillos.
B. Cincele a 1/8" de profundidad hasta que la cara quede al ras con el
orillo de la puerta.
C. Inserte el cerrojo dormido del pestillo y asegúrelo con tornillos
para madera de 3/4" (4).
D. Repita el procdimiento para el pestillo del juego de la manija.
A. Coloque la manija exterior con los vástagos y los ejes cuadrados
dentro del pestillo, tal como se indica.
B. Después que la manija exterior quede en posición, instale la manija
interior y apriete con tornillos de maquina de 1 3/8" (2).
C. Instale el tornillo de fondo. Inserte el tornillo de maquina de 7/8" (1)
a traves de la arandela y en el agujero apretandola con firmeza.
INSTALACION DEL CERROJO DORMIDO
A. Inserte el cilindro A en corte decorative ((B & C) y presione contra
la puerta comprobando que el vástago (D) ha quedado posicionado
correctamente en los hoyos de la cerradura.
B. Deslice la parte interior del adorno que corresponda (E) encima del
vástago (D), y asegúrela con tornillos de maquina de 2 3/4" (2) (F).
INSTALACIÓN DE PLACA HEMBRA
A. Cierre la puerta hasta que el cerrojo toque el montante de
la puerta. Marque los montantes de la puerta con un lápiz.
B. Centre las planchas hembras en las montantes de la puerta dentro de
las areas marcadas en el párrafo A.. También marque el centro de los
hoyos para taladrar.
C. Marque con cancel las planchas hembrad a una profundi dad de
1/16" o hasta que las planchas queden al ras con el montante de
la puerta.
D. Taladre hoyos de 8" en los montantes de la puerta. Para asegurar
que el juego de cerradura funciona correctamente, los hoyos en
los montantes de la puerta deben taladrarse a 1" de profundidad.
E. Instale las planchas hembras y asegúrelas con tornillos para
madera de 3/4" (4).
#8-32 x 2 3/4" Machine Screws (2 ea.)
(2) Tornillos maquinados #8-32 x 2 3/4
Upper Latch
#8-32 x 1 3/8" Machine Screws (2 ea.)
Pestillo superior
(2) Tornillos maquinados #8-32 x 1 3/8
#8-32 x 7/8" Machine Screws (1 ea.)
(1) Tornillos maquinados #8-32 x 7/8"
Lower Latch
#8 x 3/4" Wood Screws (8 ea.)
Pestillo inferior
(8) Tornillos para madera #8 x 3/4"
INSTALACION DE LOS MCANISMOS INTERIORES Y EXTERIORES
The Honeywell Trademark is used under license from Honeywell International Inc.
Honeywell International Inc. makes no representations or warranties with respect to this product.
La marca registrada Honeywell se usa bajo licencia de Honeywell International Inc.
Honeywell International Inc. no ofrece ninguna declaración ni garantía con respecto a este producto.
See reverse side for information about how to
contact our Customer Assistance Dept.
Ver reverso para información acerca de cómo comuni-
carse con el departamento de servicio al cliente.
Tools Required
Predrilled Doors:
• Phillips Screwdriver
Drilling Required:
• Tape Measure
• Pencil
• 2" Drill (Hole Saw)
• 1" Drill
• Chisel
• Hammer
• Phillips Screwdriver
Washer (1 ea.)
Arandela (1 ea.)
A.
B.
36"
A.
B.
2" Holes
2"
Hoyos
A.
B.
Actual size
Tamaño real
Actual size
Tamaño real
x (2)
Actual size
Tamaño real
x (1)
Actual size
Tamaño real
x (1)
(E)
(F)
Screw holes
Hoyos para
tornillos
Actual size
Tamaño real
A.
B.
Actual size
Tamaño real
Keyed Entry
Cerradura con llave
Herramientas que se
requieren Puertas
pre-perforadas:
• Destornillador Phillips
Se requiere perforación:
• Cinta
• Lapiz
• Perforadora de 2"
(Broca de sierra perfo radora)
• Perforadora de 1"
• Cinsel
• Martillo
• Destornillador Phillips
C.
1" Hole
2" Hole
1" Hoyo
2"
Hoyo
1" Hole
2" Hole
1"
Hoyo
2"
Hoyo
5/16" Hole
5/16"
Hoyo
C.
1" Holes
1"
Hoyos
5/16" Hole
5/16"
Hoyo
C.
Bolt Extended
Cerrojo extendido
x (4)
B.
Square Spindle
Husillo cuadrado
A.
C.
(C)
(B)
(A)
(D)
x (2)
D.
x (4)
