Montage-Anschluss-Anleitung Elektromechanisches Sperrelement 3
8.

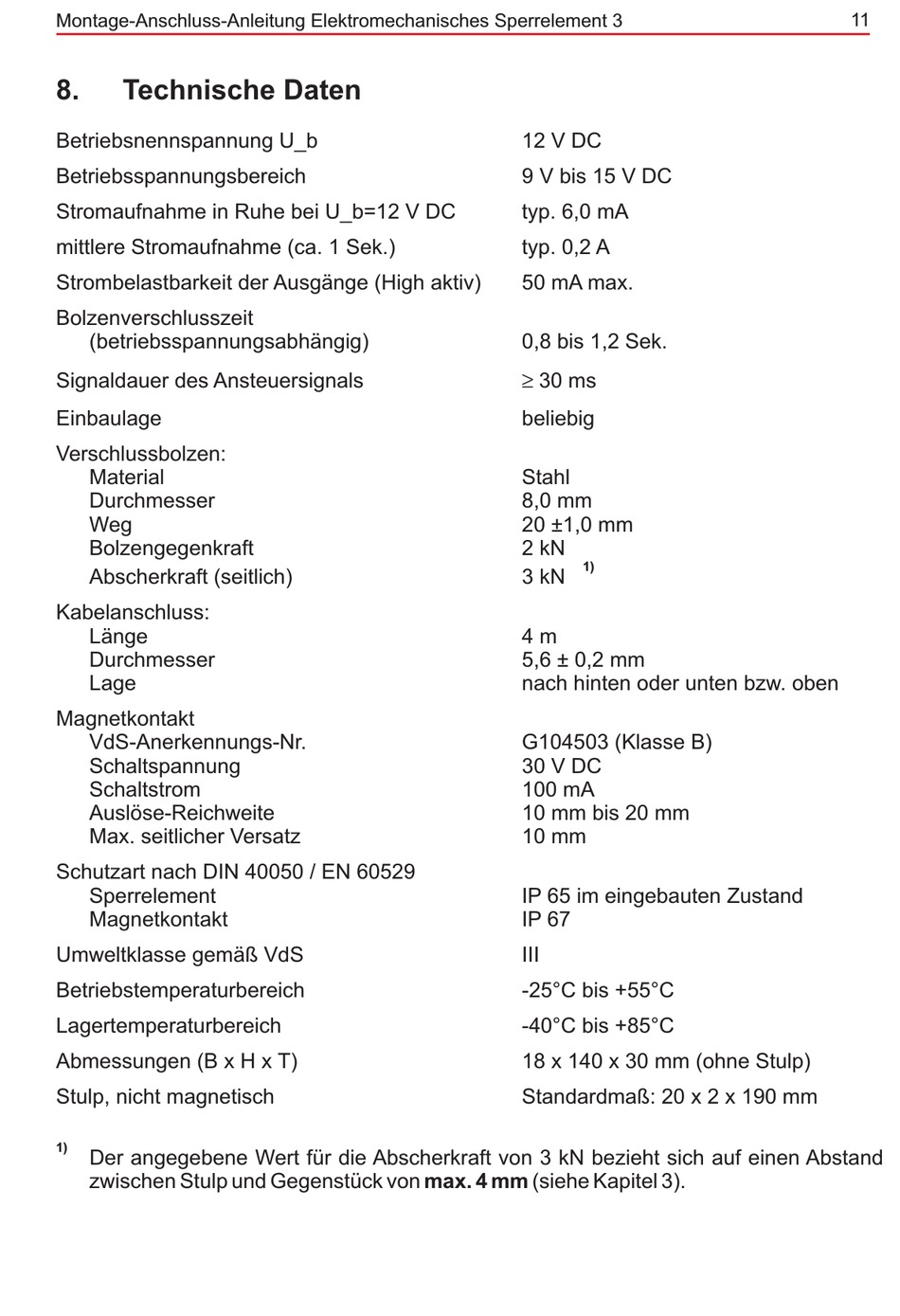

Technische Daten

Betriebsnennspannung U_b
Betriebsspannungsbereich
Stromaufnahme in Ruhe bei U_b=12 V DC
mittlere Stromaufnahme (ca. 1 Sek.)
Strombelastbarkeit der Ausgänge (High aktiv)
Bolzenverschlusszeit
(betriebsspannungsabhängig)
Signaldauer des Ansteuersignals
Einbaulage
Verschlussbolzen:
Material
Durchmesser
Weg
Bolzengegenkraft
Abscherkraft (seitlich)
Kabelanschluss:
Länge
Durchmesser
Lage
Magnetkontakt
VdS-Anerkennungs-Nr.
Schaltspannung
Schaltstrom
Auslöse-Reichweite
Max. seitlicher Versatz
Schutzart nach DIN 40050 / EN 60529
Sperrelement
Magnetkontakt
Umweltklasse gemäß VdS
Betriebstemperaturbereich
Lagertemperaturbereich
Abmessungen (B x H x T)
Stulp, nicht magnetisch
1)
Der angegebene Wert für die Abscherkraft von 3 kN bezieht sich auf einen Abstand
zwischen Stulp und Gegenstück von
12 V DC
9 V bis 15 V DC
typ. 6,0 mA
typ. 0,2
50 mA max.
0,8 bis 1,2 Sek.
³
30 ms
beliebig
Stahl
8,0 mm
2
0 ±1,0 mm
2 kN
1)
3 kN
4 m
5,6 ± 0,2 mm
nach hinten oder unten bzw. oben
G104503 (Klasse B)
30 V DC
100 mA
10 mm bis 20 mm
10 mm
IP 65 im eingebauten Zustand
IP 67
III
-25°C bis +55°C
-40°C bis +85°C
18 x 140 x 30 mm (ohne Stulp)
Standardmaß: 20 x 2 x 190 mm
max. 4 mm
(siehe Kapitel 3).
A
11
