Instrucciones de instalación – HDF LED
Paso 1: Coloque el gancho en el perno de montaje como se muestra. (Asegúrese de que los LED estén apuntando en la
dirección deseada)
Paso 2: Apriete la tuerca y coloque el gancho S en el orificio como se muestra en la Figura 5.
Paso 3: Repita lo mismo en ambos lados del dispositivo.
Paso 4: Conecte el gancho S a las cadenas y monte el dispositivo en la ubicación deseada.
Montaje de la luminaria:
Fije las cadenas en cada extremo de la luminaria (se aplica tanto al gancho S de la cadena del marco de acero inoxidable
como al soporte y al soporte de montaje en superficie) al mecanismo de soporte proporcionado por el cliente que se adjunta
a un soporte estructural.
Montaje provisto por el cliente
Techo

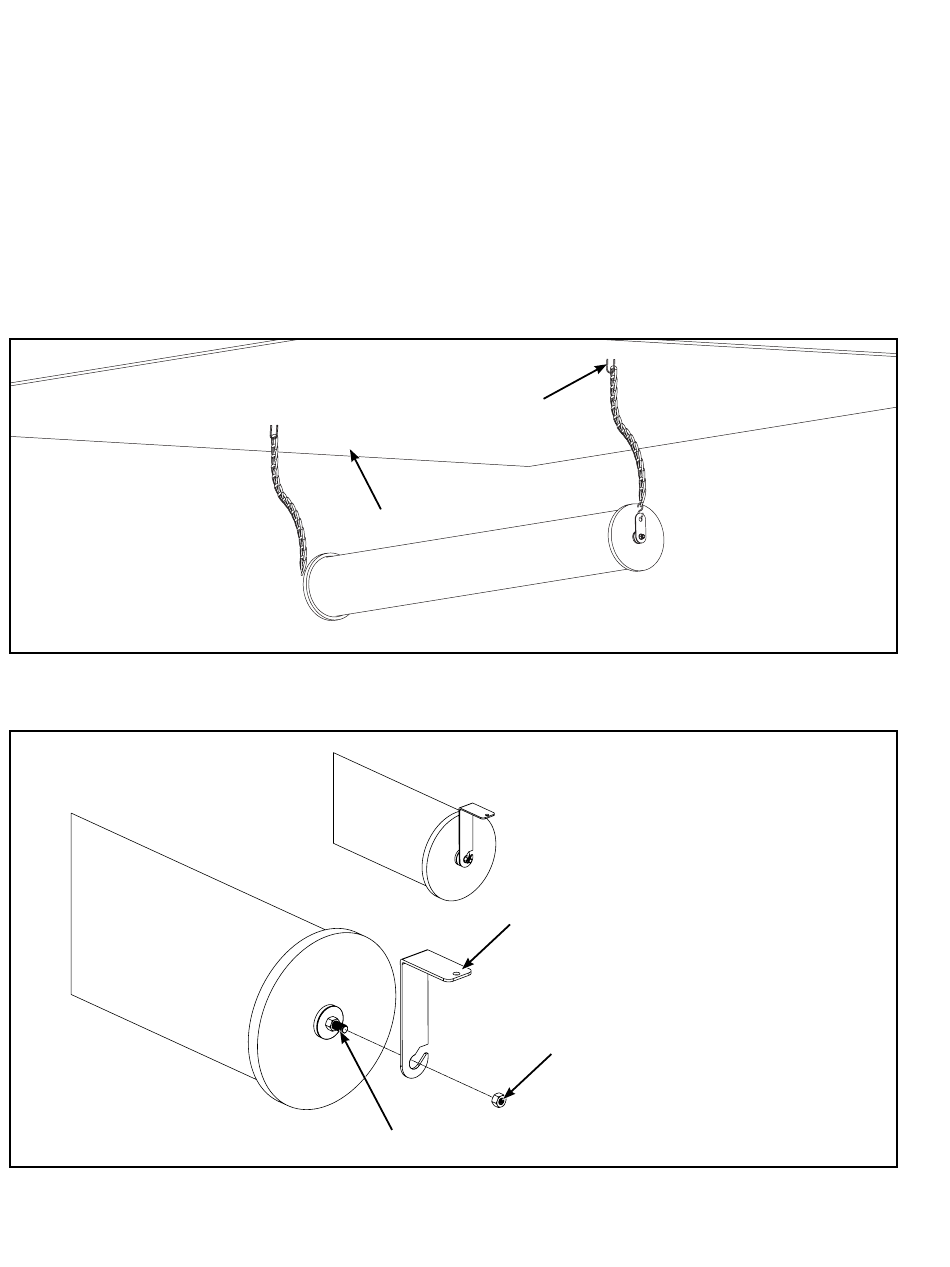

Figura 6. Montaje de cadena y gancho HDF
2. Montaje en superficie:
Soportes para montaje en superficie
Tuerca
Perno de montaje
Figura 7. Soportes para montaje en superficie HDF
