Démontage du luminaire :
1. Assurez-vous que toutes les sources d'alimentation électrique sont hors tension ou débranchées avant d'effectuer des
ajustements.
2. Tout en tenant FERMEMENT le luminaire, retirez l'écrou qui le maintient en place (sur l'extrémité SANS cordon
d'alimentation).
3. Tout en tenant FERMEMENT le luminaire, retirez la chaîne ou le support de montage.
4. Tout en tenant FERMEMENT le luminaire, retirez l'écrou et la rondelle derrière l'embout.
5. Tout en tenant FERMEMENT le luminaire et la lentille, retirez soigneusement l'embout du goujon de l'embout.
6. Retirez SOIGNEUSEMENT la lentille autour du luminaire en la tirant à partir de l'ouverture.
7 . Retirez les vis fixant le réflecteur au boitier.
8. Soulevez la lentille du luminaire.
Raccordement des fils rouge ensemble :
9. Raccordez les connecteurs rouges de la pile de secours ensemble.
Assemblage des luminaires HDF :
10. Installez le réflecteur sur les supports d'extrémité et serrez les vis.
11. Réinstallez SOIGNEUSEMENT la lentille autour du luminaire en vous assurant qu'elle est bien installée et qu'elle repose
fermement contre le joint d'étanchéité de l'embout (avec cordon d'alimentation).
12. Tout en tenant la lentille en place, installez le goujon d'embout.
13. Installez d'abord la rondelle puis SERREZ l'écrou sur l'embout du montant à un couple de serrage de 5,6 Nm (50 po-lb)
avec une clé dynamométrique. *
14. Accrochez la chaîne ou le support de montage autour du boulon d'embout, serrez l'écrou et remettez le luminaire sous
tension.
*La valeur du couple de serrage ne doit pas être inférieure à 5,6 Nm (50 po-lb).

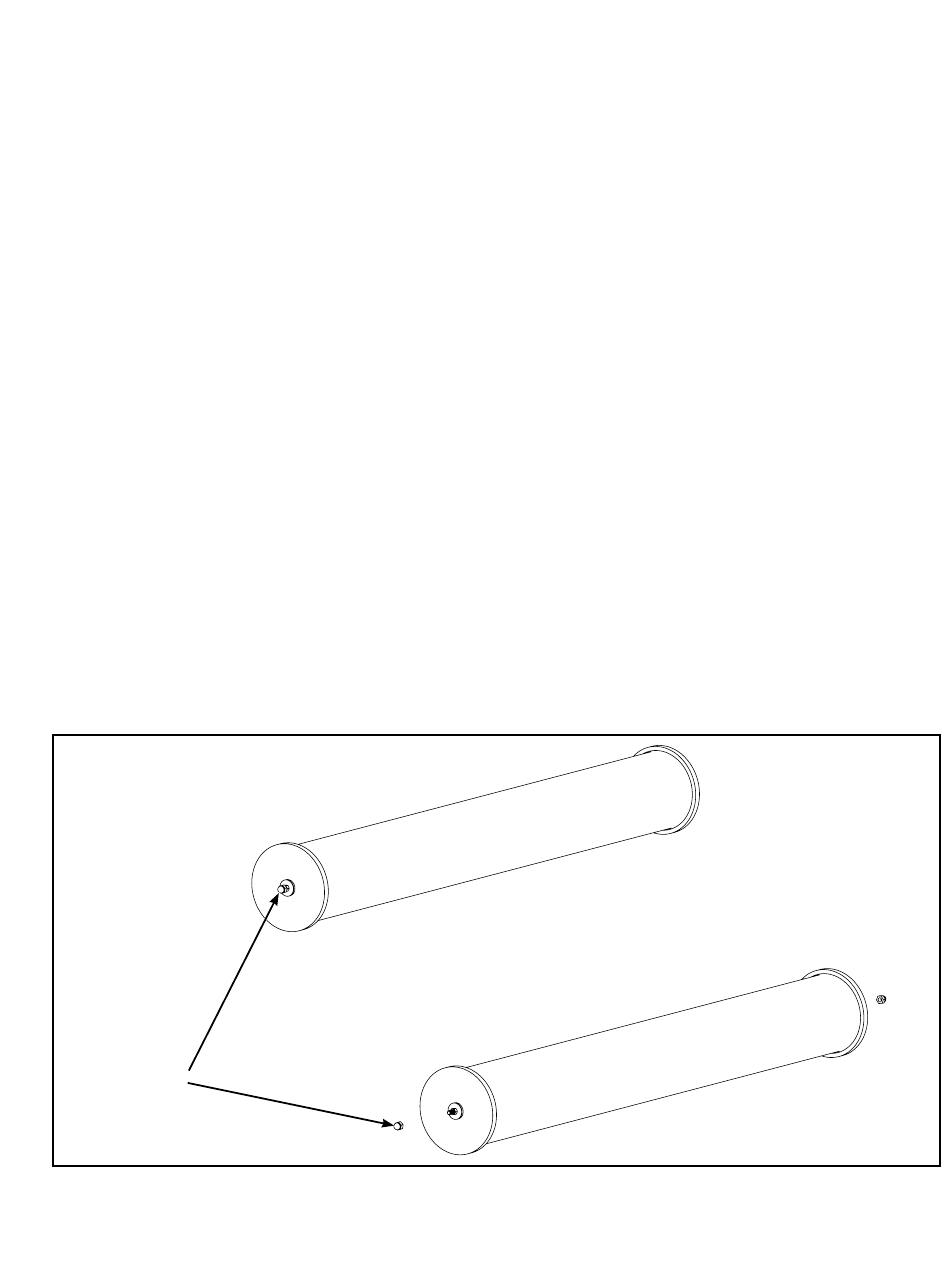

Caractéristiques des luminaires NSF :
Capuchon De Boulon
1. Pour les luminaires NSF , utilisez les capuchons de boulons fournis pour recouvrir les filets de boulons.
