Prestigio P175 User Manual

Liquid crystal display
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
User's Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the P175 and is the answer not in the manual?

Questions and answers

Related Manuals for Prestigio P175

Summary of Contents for Prestigio P175

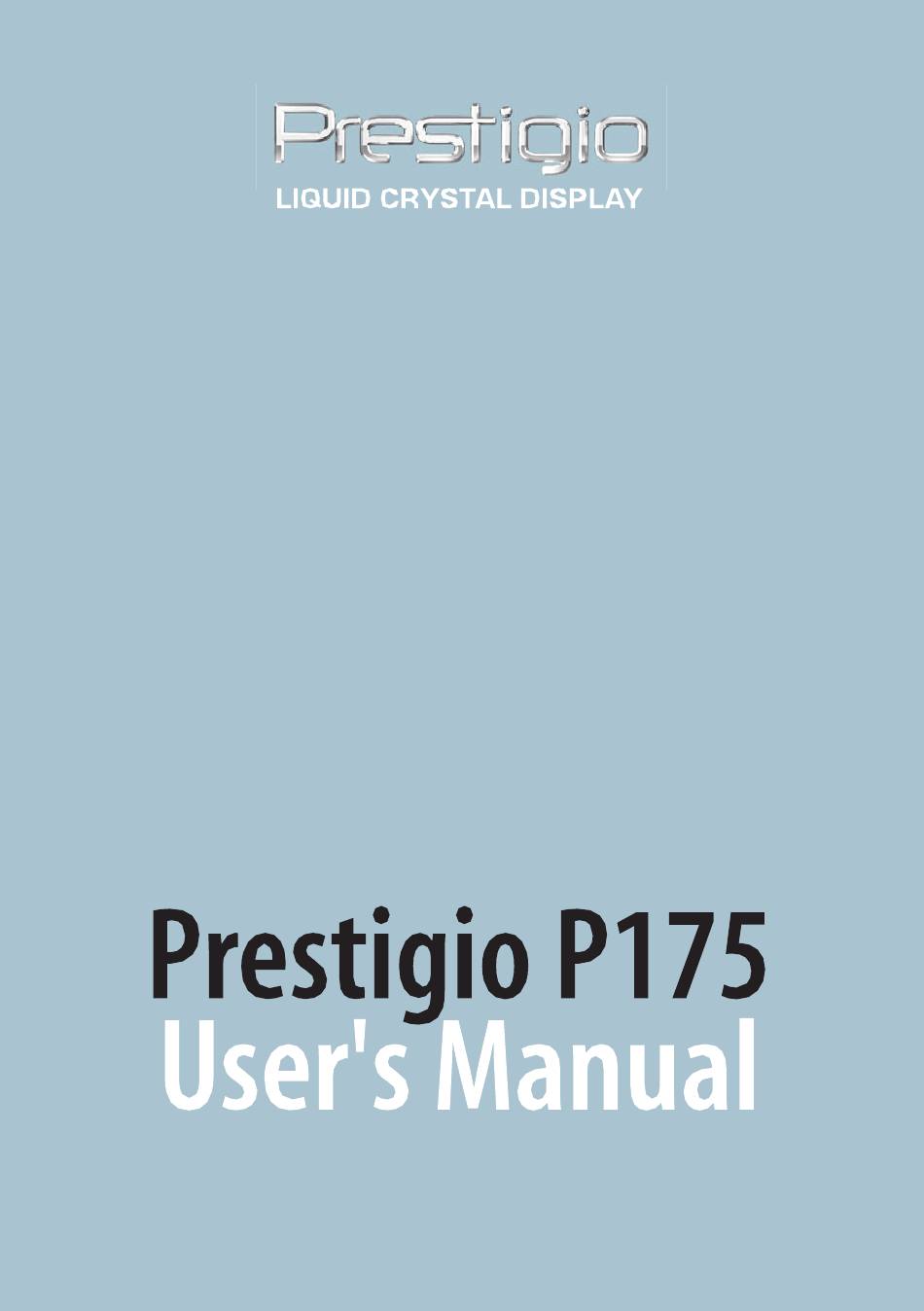

  • Page 1 User’s Manual...
  • Page 2 - Consult the dealer or an experienced radio/TV technician for assistance. - Changes or modification not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment. - Connecting of peripherals requires the use of grounded shielded signal cables. PRESTIGIO P175...
  • Page 3 PRESTIGIO P175...

  • Page 4: Safety Information

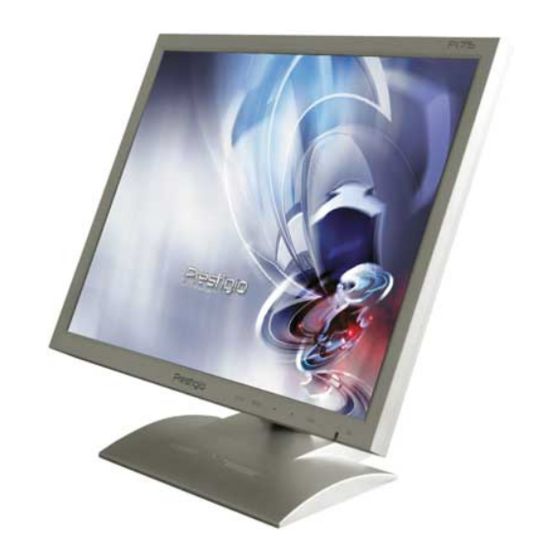

    Introduction This manual contains instructions for installing and operating Prestigio P175 LCD TFT Monitor. 17” LCD Monitor is a highly ergonomic color display unit. • 17" viewable SXGA LCD • High quality screen re-scaling capability • 12V DC input voltage •...

  • Page 5: Installing The Monitor

    Position the monitor directly in front of you at a comfortable reading distance (around 45 to 90cm). Before you start cabling your monitor, check that the power is off on all units. To avoid any possibility of electric shock, always connect your equipment to properly earthed outlets. PRESTIGIO P175...
  • Page 6 60.0 KHz 75 Hz 1024 x 768 63.9 KHz 60 Hz 1280 x 1024 80.0 KHz 75 Hz 1280 x 1024 User’s Environment Recommended Ergonomic User’s Environment • Viewing angle of the monitor should be between 0~20 degree. PRESTIGIO P175...

  • Page 7: Adjusting The Picture

    You can also push the EXIT button to make the menu disappear. Direct access button AUTO At first display a full screen such as Window’s back ground. Push the button AUTO to adjust the shape of screen auto- matically. Push the button MENU to confirm adjustment results. PRESTIGIO P175...
  • Page 8 Adjusts the vertical position of the entire screen image. OSD CONTROL OSD TIMER You can set the displayed time of OSD Menu window on the screen by using this ad-justment. OSD POSITION Adjust the OSD menu’s horizontal or vertical position on the screen. PRESTIGIO P175...

  • Page 9: Display Power Management

    Your computer may have power management features which enable the computer or moni-tor to enter a power saving mode when the system is idle. You can reactivate the system by pressing any key or moving the mouse. PRESTIGIO P175...

  • Page 10: Troubleshooting

    If the connector is loose, tighten the connector’s screws. Check that the computer is switched on. To enter a power saving mode. You can reactivate the system by pressing any key or moving the mouse. PRESTIGIO P175...

  • Page 11: Contacting Service

    Safety and EMC MPR-II, GOST R 50949-2001 Operating Temperature 5~50 Weight 4.2 Kg unpacked, 5.1 Kg packed Dimensions (W x H x D) 375 x 370 x 170 mm • Specification is subject to change without notice for performance improvement. PRESTIGIO P175...
  • Page 12 Consult the dealer or an experienced radio/TV technician for assistance. Changes or modification not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment. Connecting of peripherals requires the use of grounded shielded signal cables. PRESTIGIO P175...
  • Page 13 PRESTIGIO P175...

  • Page 14: Информация О Безопасности

    Введение Данное руководство содержит инструкции по установке и эксплуатации дисплея Prestigio P175. P175 является высокоэргономичным цветным дисплеем со следующими характеристиками • Видимая область 17" • Высококачественное экранное масштабирование • Входное электрическое напряжение 12 В постоянного тока • VESA DPMS (Управление электропитанием дисплея) •...

  • Page 15: Установка Монитора

    • Помните, что дисплей должен находиться на расстоянии от 45 до 90 см от глаз пользователя Перед подключением Вашего дисплея убедитесь, что ПК и устройства обесточены. Во избежание поражения электрическим током пользуйтесь исправными кабелями и розетками с защитным заземлением. PRESTIGIO P175...

  • Page 16: Подключение Монитора

    1024 x 768 63.9 КГц 60 Гц 1280 x 1024 80.0 КГц 75 Гц 1280 x 1024 Расположение дисплея Этот дисплей может быть установлен следующим образом • Вы можете регулировать угол наклона дисплея при установке от 0 до 20 градусов. PRESTIGIO P175...

  • Page 17: Настройка Изображения

    8. Дисплей автоматически сохраняет новые параметры через 1 секунду после последних изменений, затем меню исчезнет. Вы также можете нажать клавишу EXIT, чтобы экранное меню немедленно исчезло. Использование клавиш прямого доступа AUTO Воспользуйтесь клавишей AUTO для автоматической подстройки формы экрана. Нажмите клавишу MENU для подтверждения результатов настройки. PRESTIGIO P175...

  • Page 18: Clock Phase

    Регулировка шумов изображения. H POSITION Регулировка горизонтальной позиции изображения на экране. V POSITION Регулировка вертикальной позиции изображения на экране. OSD CONTROL OSD TIMER Позволяет установить время для показа экранного меню. OSD POSITION Передвижение экранного меню по вертикали и горизонтали. PRESTIGIO P175...

  • Page 19: Управление Энергопитанием

    Если на Вашем ПК активизирована функция управления электропитанием, дисплей будет автоматически включаться и выключаться. Ваш ПК может поддерживать режим пониженного потребления электричества дисплеем, когда он бездействует в течение определенного времени. Дисплей автоматически возвращается к нормальной работе, когда Вы передвигаете мышь или нажимаете на любую клавишу на клавиатуре. PRESTIGIO P175...

  • Page 20: Устранение Неисправностей

    Вашего ПК. Сообщение: No Signal Проверьте соединения сигнального кабеля. Проверьте подсоединение и включение электропитания. Дисплей может работать в режиме пониженного потребления электричества. Нажмите на любую клавишу на клавиатуре или подвиньте мышь, чтобы активировать дисплей и восстановить изображение на экране. PRESTIGIO P175...

  • Page 21: Технические Характеристики

    Эргономика TCO, FCC Class B, CE, Безопасность MPR II, GOST R 50949 2001 Рабочая температура 5~50 Вес 4.2 кг распакованный, 5.1 Kg запакованный Размеры 375 x 370 x 170 мм * Характеристики могут быть изменены без предварительного уведомления PRESTIGIO P175...
  • Page 22 w w w . p r e s t i g i o . b i z...
