- Page 1 Matrix Switcher 11 Input Multi-Format Presentation Switch MFP112 User Manual...
- Page 2 Package Contents allel proximity to mains power cables. Do not substitute or use any other power supply other than the enclosed Maintenance unit, or a Blustream approved replace- ment. RS-232 Commands 17/18 Do not disassemble Blustream hard- ware for any reason. Doing so will void the manufacturer’s warranty.
- Page 3 EDID management and HDBaseT connectivity. The MFP112 works in 2 modes - as an 11 input dual output switcher or as a 2 output matrix. With control of the switcher using the front-panel push buttons, IR remote control, TCP/IP or RS-232 interface it is an ideal solution for commercial installations.

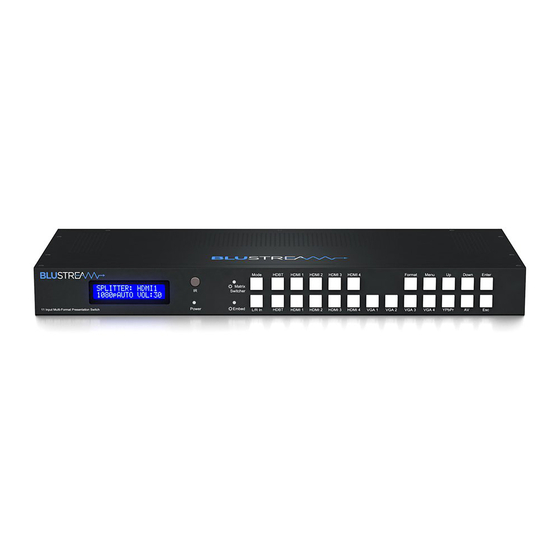

- Page 4 MFP112 USER MANUAL Front Panel Matrix Switcher 11 Input Multi-Format Presentation Switch LCD display - Shows the status of Up selection button - Press to HDBaseT input selection button - input-output selection, EDID info etc. Press to select the HDBaseT input change segment’s value.
- Page 5 HDBaseT connected Blustream HDBaseT TX output 2 source selection. Note: input L/R in 1-4 - Connect L/R analogue and/or RX (see ‘MFP112 control ports’ must be 2ch PCM for Analogue audio audio inputs to replace original HDMI for further explanation).
- Page 6 MFP112 USER MANUAL MFP112 Control Ports The MFP112 main communication ports are located on the rear panel and includes the following connections:- MFP112 Connections: A. TCP/IP – For control of Presentation Switcher (RJ45 Connector) B. RS-232 – For control of Presentation Switcher (9 pin serial connection) C.
- Page 7 MFP112 USER MANUAL Remote Control Description The MFP112 is supplied with a Blustream IR remote control which can be used to make the following control and configuration changes: OUTPUT AND INPUT SELECTION Source selection for HDMI output 1 when in Matrix Switcher mode.
- Page 8 MFP112 USER MANUAL MFP112 HDBaseT Receiver Options There are four HDBaseT receiver options that are compatible with the HDBaseT output on the MFP112:- HEX70B-RX HEX70ED-RX Basic HDBaset Receiver with 2-way IR pass-through. Supports Mid-Level HDBaseT receiver which has the same features as the display distances up to 70m @ 1080P.
- Page 9 MFP112 HDBaseT Transmitter Options When it is a requirement that source equipment is to be located away from the central Blustream MFP112 switcher there are four Blustream HDBaseT Transmitters that that can be partnered with the HDBaseT Input port and allow source equipment to be...
- Page 10 *NOTE - The same rules apply when using a Blustream HDBaseT transmitter with the MFP112 HDBaseT input port Blustream Support department are on hand to assist with signal distribution issues should they arise - please email us at one of the email addresses below.
- Page 11 USER MANUAL Infrared (IR) Distribution The Blustream range of matrix and switcher products include multiple options for control and routing of IR. IMPORTANT: Blustream Infrared products are all 5v and NOT compatible with alternative manufacturers Infrared solutions. When using third party 12v IR control solutions please use supplied Blustream IRCAB cable for IR conversion.
- Page 12 MFP112 USER MANUAL Matrix Front Panel Display The front panel display gives information on the current status of the switcher: Matrix Splitter Mode: Switcher mode - Switcher is in ‘Splitter’ mode SPLITTER: HDMI 1 Source selected = HDMI input 1...
- Page 13 Adjusting the video output resolution he MFP112 has an in-built video scaler allowing you to alter the resolution of the video output. hen in ‘Splitter mode’ both the HDMI outputs (output 1) and HDBaseT (output 2) can be processed via the video scaler, allowing you to alter the resolution of both outputs.
- Page 14 MFP112 USER MANUAL EDID Control EDID (Extended Display Identification Data) is a data structure that is used between a display and a source. This data is used by the source to find out what audio and video resolutions are supported by the display then from this information the source will determine what the best resolution is to output.
- Page 15 MFP112 USER MANUAL contact support@blustream.co.uk / support@blustream.com.au...
- Page 16 Operating Temperature: 32°F to 104°F (0°C to 40°C) Storage Temperature : -4°F to 140°F (-20°C to 60°C) Power Supply: DC 12V/5A Package Contents: • 1x MFP112 • 1x 12V/5A power supply • 1x Remote control • 4x IR Receivers •...
- Page 17 USER MANUAL RS232 and Telnet Commands The Blustream MFP112 can be controlled via serial and TCP/IP. The following pages list all available serial commands for the MFP112. Details of RS232 pin assignment can be found on page 06. Commonly used Serial commands:...
- Page 18 AUDSCAANA Scaler Audio Input From Analog L/R Signal "Set Scaler Audio Volume AUDxx xx=[00...30]: Volume Value" Send MFP112 IR and RS232 commands to HDBaseT RX/TX/Both: vv=OFF: Disconnect With Valens IR232 vv=RRX: Remote Valens RX vv=RTX: Remote Valens TX vv=BOTH: Both Valens TX & RX "Only applicable to HDBaseT &...
- Page 19 0000 006D 0000 0022 0157 00AC 0016 0016 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0016 0016 0016 HDMI 2 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0041 0016 0016 0016 0041 0016 0016 0016 0016 0016 0041 0016 0016 0016 0016 0016 0016 0016 0041 0016 0016 0016 0041 0016 0041 0016 0016 0016 0041 0016 0041 0016 0041 0016 0689 0000 006D 0000 0022 0157 00AC 0016 0016 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0016 0016 0016 HDMI 3 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0041 0016 0016 0016 0041 0016 0016 0016 0041 0016 0016 0016 0016 0016 0041 0016 0016 0016 0041 0016 0016 0016 0041 0016 0016 0016 0041 0016 0689 0000 006D 0000 0022 0157 00AC 0016 0016 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0016 0016 0016 HDMI 4 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0041 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0041 0016 0016 0016 0016 0016 0041 0016 0041 0016 0041 0016 0041 0016 0041 0016 0689 0000 006D 0000 0022 0157 00AC 0016 0016 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0016 0016 0016 VGA1 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0041 0016 0041 0016 0041 0016 0041 0016 0041 0016 0041 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0041 0016 0041 0016 0041 0016 0689 0000 006D 0000 0022 0157 00AC 0016 0016 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0016 0016 0016 VGA 2 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0016 0016 0041 0016 0016 0016 0016 0016 0016 0016 0016 0016 0041 0016 0041 0016 0041 0016 0016 0016 0041 0016 0041 0016 0041 0016 0689 0000 006D 0000 0022 0157 00AC 0016 0016 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0016 0016 0016 VGA 3 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0041 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0041 0016 0016 0016 0041 0016 0689 0000 006D 0000 0022 0157 00AC 0016 0016 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0016 0016 0016 VGA 4 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0041 0016 0016 0016 0016 0016 0016 0016 0041 0016 0016 0016 0016 0016 0041 0016 0016 0016 0041 0016 0041 0016 0041 0016 0016 0016 0041 0016 0041 0016 0016 0016 0041 0016 0689 0000 006D 0000 0022 0157 00AC 0016 0016 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0016 0016 0016 YPbPr 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0041 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0041 0016 0016 0016 0041 0016 0041 0016 0041 0016 0041 0016 0041 0016 0689 0000 006D 0000 0022 0157 00AC 0016 0016 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0016 0016 0016 VIDEO 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0041 0016 0041 0016 0041 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0041 0016 0041 0016 0041 0016 0041 0016 0041 0016 0041 0016 0689 contact support@blustream.co.uk / support@blustream.com.au...
- Page 20 MFP112 USER MANUAL Infrared Commands (Continued) NEC IR: Customer Code Command Hex IR 1898 VOLUME 0000 006D 0000 0022 0157 00AC 0016 0016 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0041 0016 0016 0016 0016 0016 0016 0016 0041 0016 0016 0016 0016 0016 0016 0016 0016 0016 0041 0016 0041 0016 0041 0016 0016 0016 0041 0016 0041 0000 006D 0000 0022 0157 00AC 0016 0016 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0016 DOWN 0016 0016 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0041 0016 0016 0016 0041 0016 0016 0016 0041 0016 0016 0016 0016 0016 0041 0016 0016 0016 0041 0016 0016 0016 0041 0016 0016 0016 0041 0016 0041 FORMAT 0000 006D 0000 0022 0157 00AC 0016 0016 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0016 1080P 50Hz 0016 0016 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0041 0016 0041 0016 0041 0016 0041 0016 0016 0016 0016 0016 0016 0016 0041 0016 0016 0016 0016 0016 0016 0016 0016 0016 0041 0016 0041 0016 0041 0000 006D 0000 0022 0157 00AC 0016 0016 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0016 1080P 60Hz 0016 0016 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0041 0016 0041 0016 0041 0016 0041 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0041 0016 0041 0016 0041 0000 006D 0000 0022 0157 00AC 0016 0016 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0016 720P 50Hz 0016 0016 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0041 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0041 0016 0016 0016 0041 0016 0041 0016 0041 0016 0041 0016 0041 0016 0041 0000 006D 0000 0022 0157 00AC 0016 0016 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0016 720P 60Hz 0016 0016 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0041 0016 0016 0016 0041 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0016 0041 0016 0016 0016 0041 0016 0041 0016 0041 0016 0041 0000 006D 0000 0022 0157 00AC 0016 0016 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0016 1280 0016 0016 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0041 0016 0016 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0016 0016 0041 0016 0041 0016 0041 0016 0016 0016 0016 0016 0041 0000 006D 0000 0022 0157 00AC 0016 0016 0016 0016 0016 0016 0016 0041 0016 0041 0016 0016 0016 0016 0016 0016...
