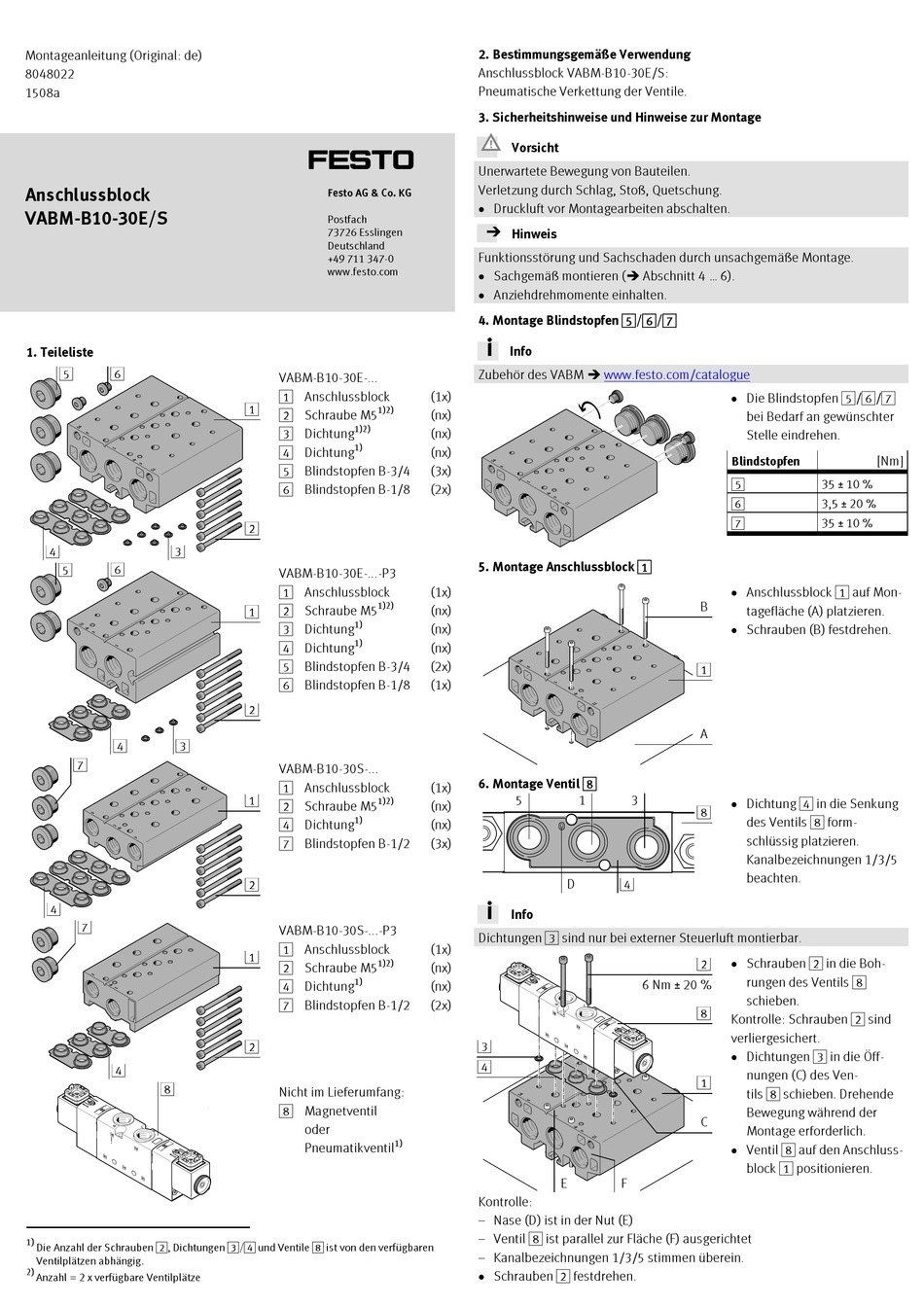

Festo VABM-B10-30E Series Mounting Instructions

Montageanleitung (Original: de)
8048022
1508a

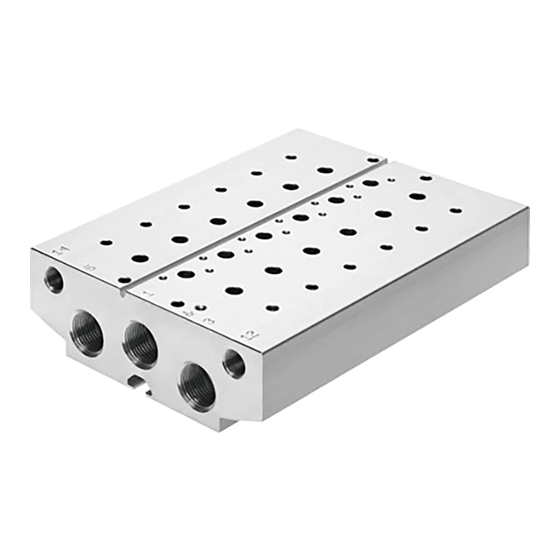

Anschlussblock
VABM-B10-30E/S
1. Teileliste
5 6
4 3
21481d_1
5 6
4 3
21481d_2
7
4
21481d_3
7
4
21481d_4
8
21481d_9
1)
Die Anzahl der Schrauben 2, Dichtungen 3/4 und Ventile 8 ist von den verfügbaren
Ventilplätzen abhängig.
2)
Anzahl = 2 x verfügbare Ventilplätze
†‡
Festo AG & Co. KG
Postfach
73726 Esslingen
Deutschland
+49 711 347-0
www.festo.com
VABM-B10-30E-...
1 Anschlussblock
1
1)2)
2 Schraube M5
1)2)
3 Dichtung
1)
4 Dichtung
5 Blindstopfen B-3/4
6 Blindstopfen B-1/8
2
VABM-B10-30E-...-P3
1 Anschlussblock
1)2)
1 2 Schraube M5
1)
3 Dichtung
1)
4 Dichtung
5 Blindstopfen B-3/4
6 Blindstopfen B-1/8
2
VABM-B10-30S-...
1 Anschlussblock
1
1)2)
2 Schraube M5
1)
4 Dichtung
7 Blindstopfen B-1/2
2
VABM-B10-30S-...-P3
1 Anschlussblock
1
1)2)
2 Schraube M5
1)
4 Dichtung
7 Blindstopfen B-1/2
2
Nicht im Lieferumfang:
8 Magnetventil
oder
1)
Pneumatikventil
2. Bestimmungsgemäße Verwendung
Anschlussblock VABM-B10-30E/S:
Pneumatische Verkettung der Ventile.
3. Sicherheitshinweise und Hinweise zur Montage
Vorsicht
Unerwartete Bewegung von Bauteilen.
Verletzung durch Schlag, Stoß, Quetschung.
 Druckluft vor Montagearbeiten abschalten.
Hinweis
Funktionsstörung und Sachschaden durch unsachgemäße Montage.
 Sachgemäß montieren ( Abschnitt 4 ... 6).
 Anziehdrehmomente einhalten.
4. Montage Blindstopfen 5/6/7
Info
Zubehör des VABM 
www.festo.com/catalogue
(1x)
(nx)
(nx)
(nx)
(3x)
(2x)
5. Montage Anschlussblock 1
(1x)
(nx)
(nx)
(nx)
(2x)
(1x)
6. Montage Ventil 8
(1x)
5 1
(nx)
(nx)
(3x)
D
Info
Dichtungen 3 sind nur bei externer Steuerluft montierbar.
(1x)
(nx)
(nx)
(2x)
3
4
E
Kontrolle:
– Nase (D) ist in der Nut (E)
– Ventil 8 ist parallel zur Fläche (F) ausgerichtet
– Kanalbezeichnungen 1/3/5 stimmen überein.
 Schrauben 2 festdrehen.
2148
 Die Blindstopfen 5/6/7
1d_5
bei Bedarf an gewünschter
Stelle eindrehen.
Blindstopfen
5
6
7
2148
 Anschlussblock 1 auf Mon-
1d_6
B
tagefläche (A) platzieren.
 Schrauben (B) festdrehen.
1
A
3 2148  Dichtung 4 in die Senkung
1d_8
8
des Ventils 8 form-
schlüssig platzieren.
Kanalbezeichnungen 1/3/5
beachten.
4
2148
 Schrauben 2 in die Boh-
2
1d_7
rungen des Ventils 8
6 Nm _ 20 %
schieben.
8
Kontrolle: Schrauben 2 sind
verliergesichert.
 Dichtungen 3 in die Öff-
nungen (C) des Ven-
1
tils 8 schieben. Drehende
Bewegung während der
C
Montage erforderlich.
 Ventil 8 auf den Anschluss-
block 1 positionieren.
F
[Nm]
35 _ 10 %
3,5 _ 20 %
35 _ 10 %
