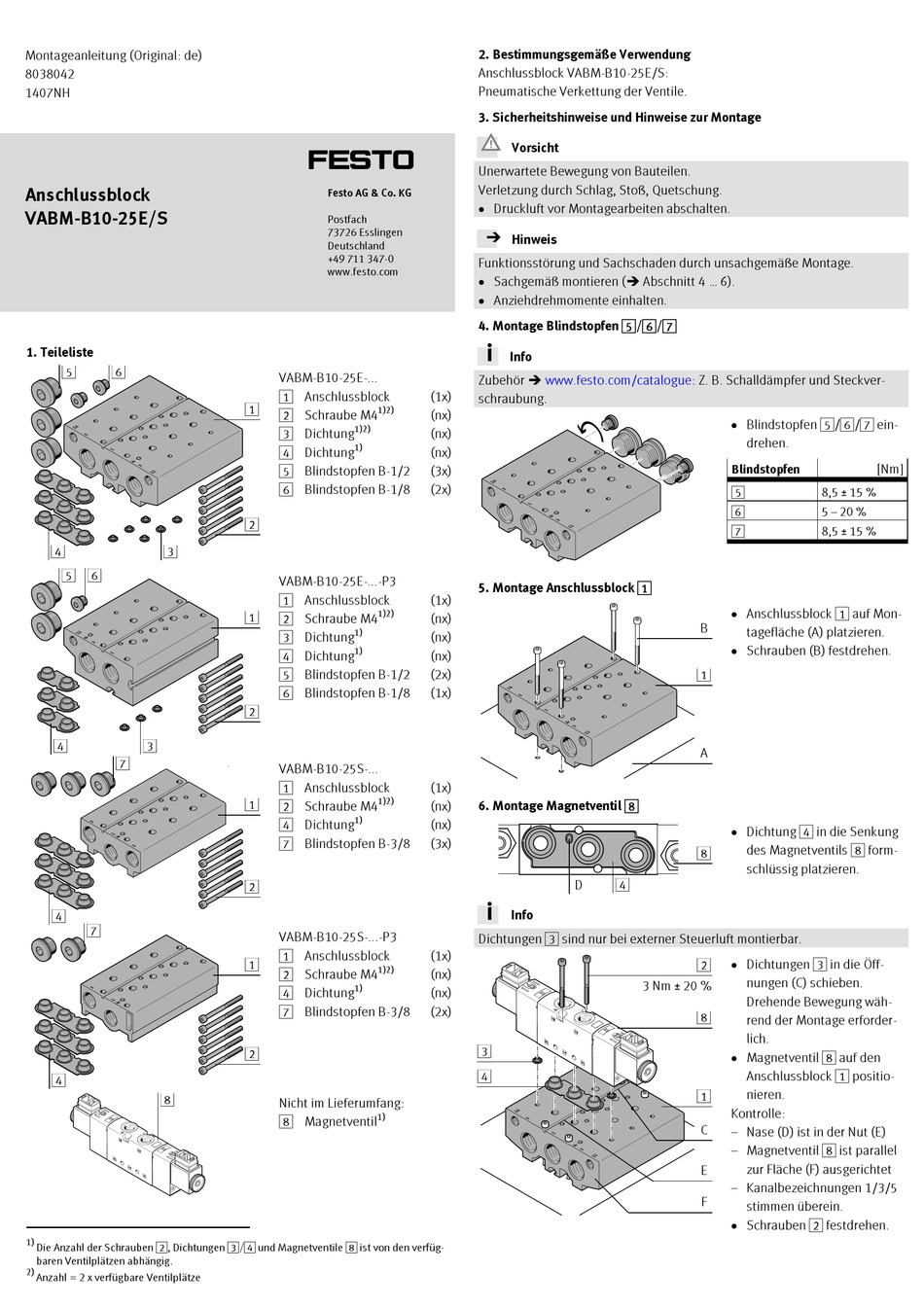

Montageanleitung (Original: de)
8038042
1407NH

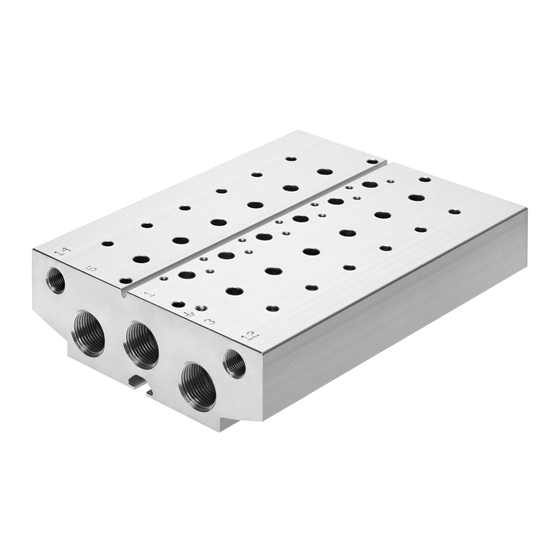

Anschlussblock
VABM-B10-25E/S
1. Teileliste
5 6
4 3
20518d_1
5 6
4 3
20518d_2
7
4
20518d_3
7
4
20518d_4
8
20520d_3
1)
Die Anzahl der Schrauben 2, Dichtungen 3/4 und Magnetventile 8 ist von den verfüg-
baren Ventilplätzen abhängig.
2)
Anzahl = 2 x verfügbare Ventilplätze
†‡
Festo AG & Co. KG
Postfach
73726 Esslingen
Deutschland
+49 711 347-0
www.festo.com
VABM-B10-25E-...
1 Anschlussblock
1
1)2)
2 Schraube M4
1)2)
3 Dichtung
1)
4 Dichtung
5 Blindstopfen B-1/2
6 Blindstopfen B-1/8
2
VABM-B10-25E-...-P3
1 Anschlussblock
1)2)
1
2 Schraube M4
1)
3 Dichtung
1)
4 Dichtung
5 Blindstopfen B-1/2
6 Blindstopfen B-1/8
2
VABM-B10-25S-...
1 Anschlussblock
1)2)
1
2 Schraube M4
1)
4 Dichtung
7 Blindstopfen B-3/8
2
VABM-B10-25S-...-P3
1 Anschlussblock
1
1)2)
2 Schraube M4
1)
4 Dichtung
7 Blindstopfen B-3/8
2
Nicht im Lieferumfang:
1)
8 Magnetventil
2. Bestimmungsgemäße Verwendung
Anschlussblock VABM-B10-25E/S:
Pneumatische Verkettung der Ventile.
3. Sicherheitshinweise und Hinweise zur Montage
Vorsicht
Unerwartete Bewegung von Bauteilen.
Verletzung durch Schlag, Stoß, Quetschung.
 Druckluft vor Montagearbeiten abschalten.
Hinweis
Funktionsstörung und Sachschaden durch unsachgemäße Montage.
 Sachgemäß montieren ( Abschnitt 4 ... 6).
 Anziehdrehmomente einhalten.
4. Montage Blindstopfen 5/6/7
Info
Zubehör  www.festo.com/catalogue: Z. B. Schalldämpfer und Steckver-
(1x)
schraubung.
(nx)
(nx)
(nx)
(3x)
(2x)
20518d_5
5. Montage Anschlussblock 1
(1x)
(nx)
(nx)
(nx)
(2x)
(1x)
(1x) 20518d_6
6. Montage Magnetventil 8
(nx)
(nx)
(3x)
D
20272d_8
Info
Dichtungen 3 sind nur bei externer Steuerluft montierbar.
(1x)
(nx)
(nx)
(2x)
3
4
20518d_7
 Blindstopfen 5/6/7 ein-
drehen.
Blindstopfen
5
6
7
 Anschlussblock 1 auf Mon-
B
tagefläche (A) platzieren.
 Schrauben (B) festdrehen.
1
A
 Dichtung 4 in die Senkung
des Magnetventils 8 form-
8
schlüssig platzieren.
4
 Dichtungen 3 in die Öff-
2
nungen (C) schieben.
3 Nm _ 20 %
Drehende Bewegung wäh-
8
rend der Montage erforder-
lich.
 Magnetventil 8 auf den
Anschlussblock 1 positio-
nieren.
1
Kontrolle:
C
– Nase (D) ist in der Nut (E)
– Magnetventil 8 ist parallel
zur Fläche (F) ausgerichtet
E
– Kanalbezeichnungen 1/3/5
F
stimmen überein.
 Schrauben 2 festdrehen.
[Nm]
8,5 _ 15 %
5 – 20 %
8,5 _ 15 %
