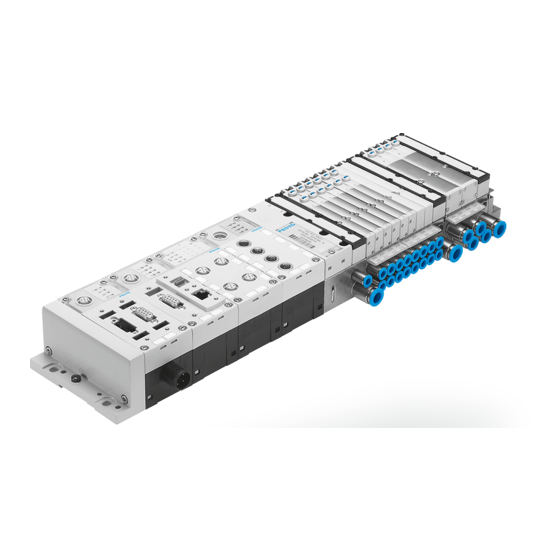

Festo MPA-S Series Brief Description
  1. Manuals
  2. Brands
  3. Festo Manuals
  4. Terminal Block
  5. MPA-S Series
  6. Brief description

Festo MPA-S Series Brief Description

Valve terminal
Hide thumbs Also See for MPA-S Series:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 11

Quick Links

Ventilinsel MPA−S/MPA−F
Valve terminal MPA−S/MPA−F
Kurzbeschrei
bung
Brief description
MPA−S/MPA−F
mit Multipolan
schluss Typ
MPA...−MPM−VI
MPA−S/MPA−F
with multipin
connector type:
MPA...−MPM−VI
Deutsch
English
Español
Français
Italiano
Svenska
703 958
0806c

Advertisement

loading
Need help?

Need help?

Do you have a question about the MPA-S Series and is the answer not in the manual?

Questions and answers

Related Manuals for Festo MPA-S Series

Summary of Contents for Festo MPA-S Series

  • Page 1 Ventilinsel MPA−S/MPA−F Valve terminal MPA−S/MPA−F Kurzbeschrei bung Brief description MPA−S/MPA−F mit Multipolan schluss Typ MPA...−MPM−VI MPA−S/MPA−F with multipin connector type: MPA...−MPM−VI Deutsch English Español Français Italiano Svenska 703 958 0806c...

  • Page 2: Table Of Contents

    ......... . . Edition: 0806c Original: de © (Festo AG & Co. KG, D 73726 Esslingen, Germany, 2008) Internet: http://www.festo.com E−Mail: service_international@festo.com...

  • Page 3: Deutsch

    Trennung der Betriebsspannung nach IEC/DIN EN 60204−1 gewährleisten. Berücksich tigen Sie zusätzlich die allgemeinen Anforderungen an PELV−Stromkreise gemäß IEC/DIN EN 60204−1. Hinweis Nehmen Sie nur eine komplett montierte und verdrah tete Ventilinsel in Betrieb. Festo MPA...−MPM−VI 0806c Deutsch...
  • Page 4 Lange Signalleitungen reduzieren die Störfestigkeit. Halten Sie die zulässige Signalleitungslänge von 10 m ein. Empfehlung: Verwenden Sie zum Anschluss der MPA−Ventilinsel mit Multipolanschluss folgende 25−polige Multipoldose mit Kabel aus dem Zubehör von Festo: Multipoldose mit Kabel VMPA−KMS1−8−... VMPA−KMS1−24−... VMPA−KMS2−8−... VMPA−KMS2−24−...
  • Page 5 PK BN WH BU BN BU WH RD GY PK BN RD RD BU WH BK WH GN BN GN WH YE 0 V bei plusschaltenden Steuersignalen; bei minusschaltenden Steuersigna len 24 V anschließen; Mischbetrieb ist unzulässig! Festo MPA...−MPM−VI 0806c Deutsch...
  • Page 6 Ventilplatz MPA 1 MPA 2 eine Adresse VMPA1−MPM−EMM−4 VMPA2−MPM−EMM−2 zwei Adressen VMPA1−MPM−EMM−8 VMPA2−MPM−EMM−4 Belegt ein Elektronik−Modul 2 Adressen pro Ventil platz, so gilt die Zuordnung: Vorsteuermagnet 14 belegt die niederwertige Adresse, Vorsteuermagnet 12 die höherwertige Adresse. Festo MPA...−MPM−VI 0806c Deutsch...
  • Page 7 MPA 1 MPA 2 Anschlussblöcke 2 (8 Ventilplätze) 2 (4 Ventilplätze) Elektronik−Modul 1 VMPA1−MPM−EMM−8 1 VMPA2−MPM−EMM−4 1 VMPA1−MPM−EMM−4 1 VMPA2−MPM−EMM−2 Zur Ansteuerung der Ventile ist jede Ventilmagnetspule (im Folgenden Spule genannt) einem bestimmten Pin der Multipoldose zugeordnet. Festo MPA...−MPM−VI 0806c Deutsch...
  • Page 8 Adresse Ventilplatz−Nr. Spule Elektronik−Modul VMPA1−MPM−EMM−8 VMPA2−MPM−EMM−2 VMPA1−MPM−EMM−4 VMPA2−MPM−EMM−4 0 V bei plusschaltenden Steuersignalen; bei minusschaltenden Steuersignalen 24 V anschließen; Mischbetrieb ist unzulässig! Festo MPA...−MPM−VI 0806c Deutsch...
  • Page 9 Anschlussbl. mit Elektro.−Modul LED zur Spule 14 VMPA2−MPM−EMM−2 belegt pro Ventilplatz eine Adresse ungenutzter Ventilplatz Anschlussbl. mit Elektro.−Modul Anschlussbl. mit Elektro.− VMPA1−MPM−EMM−8 belegt pro Modul VMPA2−MPM− Ventilplatz zwei Adressen EMM−4 belegt pro Ventil platz zwei Adressen Festo MPA...−MPM−VI 0806c Deutsch...
  • Page 10 Siehe Konformitätserklärung Störfestigkeit è www.festo.com 1) Abmessungen und Werkstoffe: Siehe Pneumatik−Beschreibung 2) Es können maximal 24 Ventilmagnetspulen angesteuert werden 3) Die Ventilinsel ist vorgesehen für den Einsatz im Industriebereich 4) Die maximale Signalleitungslänge beträgt 10 m. Festo MPA...−MPM−VI 0806c Deutsch...

  • Page 11: English

    IEC/DIN EN 60204−1 Observe also the general requirements for PELV power circuits as per IEC/DIN EN 60204−1. Please note Commission only a valve terminal which has been fitted and wired completely. Festo MPA...−MPM−VI 0806c English...
  • Page 12 Do not exceed the maximum permitted signal cable length of 10 m. Recommendation: Use the following 25−pin multipin socket with cable from the Festo range of acessories for connecting the MPA valve terminal with multipin connection: Multipin socket with cable VMPA−KMS1−8−...
  • Page 13 BN BU WH RD GY PK BN RD RD BU WH BK WH GN BN GN WH YE 0 V for positive−switching control signals; 24 V for negative− switching control signals; mixed operation is not permitted. Festo MPA...−MPM−VI 0806c English...
  • Page 14 MPA 1 MPA 2 one address VMPA1−MPM−EMM−4 VMPA2−MPM−EMM−2 two addresses VMPA1−MPM−EMM−8 VMPA2−MPM−EMM−4 If an electronic module occupies 2 addresses, the following applies: pilot solenoid 14 occupies the lower−value address; pilot solenoid 12 occupies the higher−value address. Festo MPA...−MPM−VI 0806c English...
  • Page 15 2 (4 valve locations) Electronic module 1 VMPA1−MPM−EMM−8 1 VMPA2−MPM−EMM−4 1 VMPA1−MPM−EMM−4 1 VMPA2−MPM−EMM−2 For controlling the valves, each valve solenoid coil (referred to in the following as coil) is assigned to a certain pin of the multipin plug. Festo MPA...−MPM−VI 0806c English...
  • Page 16 Address Valve location Coil Electronic module number VMPA1−MPM−EMM−8 VMPA2−MPM−EMM−2 VMPA1−MPM−EMM−4 VMPA2−MPM−EMM−4 0 V for positive−switching control signals; 24 V for control signals; mixed operation is not permitted. Festo MPA...−MPM−VI 0806c English...
  • Page 17 Pin assignment with electronic module VMPA2−MPM−EMM−2 Unused valve location occupies one address per valve location Pin assignment with electronic module Pin assignment with electronic VMPA2−MPM−EMM−4 module VMPA1−MPM−EMM−8 occupies two addresses occupies two addresses per per valve location valve location Festo MPA...−MPM−VI 0806c English...
  • Page 18 è www.festo.com 1) Dimensions and materials: See Pneumatics Manual 2) Maximum 24 valve solenoid coils can be controlled 3) The valve terminal is intended for industrial usage 4) The maximum permitted signal cable length is 10 m Festo MPA...−MPM−VI 0806c English...

  • Page 19: Español

    IEC/DIN EN 60204−1. Observe también los requerimientos generales para los circuitos de potencial PELV según IEC/DIN EN 60204−1. Por favor, observar Ponga a punto el terminal de válvulas sólo cuando se halle completamente montado o cableado. Festo MPA...−MPM−VI 0806c Español...
  • Page 20 No sobrepasar la longitud máxima permitida de 10 m en los cables de señales. Recomendación: Utilice los siguientes conectores sub−D de 25 pines y cables de la gama de accesorios Festo para conectar el terminal de válvulas MPA con la conexión multipin. Zócalo multipin con cable VMPA−KMS1−8−...
  • Page 21 WH RD GY PK BN RD RD BU WH BK WH GN BN GN WH YE 0 V para señales de control de conmutación positiva; 24 V para conmutación negativa; no se permite mezclar polaridad de señales. Festo MPA...−MPM−VI 0806c Español...
  • Page 22 VMPA1−MPM−EMM−8 VMPA2−MPM−EMM−4 Si un módulo electrónico ocupa 2 direcciones, se aplica lo siguiente: la bobina de pilotaje 14 ocupa la dirección de valor bajo, la bobina de pilotaje 12 ocupa la dirección de valor alto. Festo MPA...−MPM−VI 0806c Español...
  • Page 23 Módulo electrónico 1 VMPA1−MPM−EMM−8 1 VMPA2−MPM−EMM−4 1 VMPA1−MPM−EMM−4 1 VMPA2−MPM−EMM−2 Para controlar las válvulas, cada bobina de solenoide (que en lo sucesivo se denominará simplemente bobina) se asigna a cierto pin de la clavija multipin. Festo MPA...−MPM−VI 0806c Español...
  • Page 24 VMPA1−MPM−EMM−8 VMPA2−MPM−EMM−2 VMPA1−MPM−EMM−4 VMPA2−MPM−EMM−4 0 V para señales de control de conmutación positiva; 24 V para conmutación negativa; no se permite mezclar polaridad de señales. Ejemplo de asignación de direcciones (vista desde arriba) Festo MPA...−MPM−VI 0806c Español...
  • Page 25 VMPA2−MPM−EMM−2 ocupa una Asignación de pines con dirección por posición de módulo electrónico válvula VMPA2−MPM−EMM−4 ocupa dos direcciones por Asignación de pines con módulo posición de válvula electrónico VMPA1−MPM−EMM−8 ocupa dos direcciones por posición de válvula Festo MPA...−MPM−VI 0806c Español...
  • Page 26 IEC/DIN EN60204−1) Temperatura ambiente − 5 ... + 50° C Temperatura de almacenamiento − 20 ... + 40 °C 1) Dimensiones y materiales: Véase el manual de la parte neumática. 2) Pueden controlarse como máximo 24 bobinas. Festo MPA...−MPM−VI 0806c Español...
  • Page 27 Inmunidad a interferencias dadè www.festo.com 1) Dimensiones y materiales: Véase el manual de la parte neumática. 3) El terminal de válvulas está previsto para uso industrial. 4) La longitud máxima permitida del cable es de 10 m. Festo MPA...−MPM−VI 0806c Español...
  • Page 28 Festo MPA...−MPM−VI 0806c Español...

  • Page 29: Français

    CEI/DIN EN 60204−1. Tenir compte également des exigences générales qui s’ap pliquent aux circuits électriques TBT selon CEI/DIN EN 60204−1. Note Procéder à la mise en service seulement lorsque le terminal est entièrement monté et câblé. Festo MPA...−MPM−VI 0806c Français...
  • Page 30 La longueur admissible de la liaison des signaux est de 10 m. Recommandation : Pour raccorder le terminal de distributeurs MPA avec connecteur multipôle, utiliser les connecteurs multipôles à 25 pôles suivants avec les câbles de la gamme d’accessoi res Festo. Festo MPA...−MPM−VI 0806c Français...
  • Page 31 VMPA−KMS1−8−... VMPA−KMS1−24−... VMPA−KMS2−8−... VMPA−KMS2−24−... Au maximum, 8 bobines de Au maximum, 24 bobines de distributeurs peuvent être distributeurs peuvent être pilotées. pilotées. La broche 1 correspond à l’adresse 0 La broche 24 correspond à l’adresse 23 Festo MPA...−MPM−VI 0806c Français...
  • Page 32 0 V pour les signaux de commande à commutation du pôle positif ; pour les signaux de commande à commutation du pôle négatif raccorder 24 V ; la commande en mode mixte n’est pas autorisée ! Festo MPA...−MPM−VI 0806c Français...
  • Page 33 VMPA1−MPM−EMM−8 VMPA2−MPM−EMM−4 Lorsqu’un module électronique occupe deux adresses, leur affectation est la suivante : la bobine de pilotage 14 occupe l’adresse de poids faible, la bobine de pilotage 12 occupe l’adresse de poids fort. Festo MPA...−MPM−VI 0806c Français...
  • Page 34 2 (4 emplacements de distributeurs) distributeurs) Module 1 VMPA1−MPM−EMM−8 1 VMPA2−MPM−EMM−4 électronique 1 VMPA1−MPM−EMM−4 1 VMPA2−MPM−EMM−2 Pour la commande des distributeurs, chaque bobine de distributeur (ci−après appelée bobine) est affectée à une broche spécifique du connecteur multipôle. Festo MPA...−MPM−VI 0806c Français...
  • Page 35 0 V pour les signaux de commande à commutation du pôle positif ; pour les signaux de commande à commutation du pôle négatif raccorder 24 V ; la commande en mode mixte n’est pas autorisée ! Exemple d’affectation des adresses (vue de dessus) : Festo MPA...−MPM−VI 0806c Français...
  • Page 36 électronique L’embase avec module VMPA2−MPM−EMM−2 occupe électronique une adresse par emplacement VMPA2−MPM−EMM−4 oc de distributeur cupe deux adresses par L’embase avec module emplacement de distribu électronique teur VMPA1−MPM−EMM−8 occupe deux adresses par emplacement de distributeur Festo MPA...−MPM−VI 0806c Français...
  • Page 37 2) Au maximum 24 bobines de distributeurs peuvent être pilotées. 3) Le terminal de distrib. est destiné à être utilisé dans le domaine industr. 4) La longueur maximale des lignes de signaux est de 10 m. Festo MPA...−MPM−VI 0806c Français...
  • Page 38 Festo MPA...−MPM−VI 0806c Français...

  • Page 39: Italiano

    IEC/DIN EN 60204−1. Attenersi inoltre ai requisiti generali previsti per i circuiti elettrici PELV secondo IEC/DIN EN 60204−1. Nota Utilizzare solo unità di valvole completamente assem blate e cablate. Festo MPA...−MPM−VI 0806c Italiano...
  • Page 40 Rispettare la lunghezza consentita dei cavi segnali, fissata a 10 m. Suggerimento: Per l’allacciamento dell’unità di valvole MPA con nodo multipolare impiegare il connettore multipolare a 25 poli e gli appositi cavi, entrambi forniti da Festo, specificati nella tabella seguente: Festo MPA...−MPM−VI 0806c Italiano...
  • Page 41 VMPA−KMS1−8−... VMPA−KMS1−24−... VMPA−KMS2−8−... VMPA−KMS2−24−... L’unità è in grado di azionare al L’unità è in grado di azionare al massimo 8 solenoidi. massimo 24 solenoidi. Il pin 1 corrisponde all’indirizzo 0, Il pin 24 corrisponde all’indirizzo 23 Festo MPA...−MPM−VI 0806c Italiano...
  • Page 42 WH GN BN GN WH YE 1) 0 V per gli impulsi di comando a commutazione positiva; per gli impulsi di comando a commutazione negativa collegare la tensione di 24 V; non sono ammesse le configurazioni miste! Festo MPA...−MPM−VI 0806c Italiano...
  • Page 43 VMPA1−MPM−EMM−4 VMPA2−MPM−EMM−2 due indirizzi VMPA1−MPM−EMM−8 VMPA2−MPM−EMM−4 Se un modulo elettronico occupa 2 indirizzi, l’assegna zione è la seguente: il solenoide pilota 14 occupa l’indirizzo più basso il solenoide pilota 12 occupa l’indirizzo più alto. Festo MPA...−MPM−VI 0806c Italiano...
  • Page 44 Blocchi di (8 posti valvola) (4 posti valvola) collegamento Modulo elettronico 1 VMPA1−MPM−EMM−8 1 VMPA2−MPM−EMM−4 1 VMPA1−MPM−EMM−4 1 VMPA2−MPM−EMM−2 Per il comando delle valvole ogni solenoide è collegato a un determinato pin del connettore multipolare. Festo MPA...−MPM−VI 0806c Italiano...
  • Page 45 1) 0 V per gli impulsi di comando a commutazione positiva; per gli impulsi di comando a commutazione negativa collegare la tensione di 24 V; non sono ammesse le configurazioni miste! Esempio di occupazione di indirizzi (vista dall’alto): Festo MPA...−MPM−VI 0806c Italiano...
  • Page 46 Blocco di collegamento con VMPA2−MPM−EMM−2 occupa modulo elettronico per ogni posto valvola un VMPA2−MPM−EMM−4 oc indirizzo cupa per ogni posto valvola Blocco di collegamento con due indirizzi modulo elettronico VMPA1−MPM−EMM−8 occupa per ogni posto valvola due indirizzi Festo MPA...−MPM−VI 0806c Italiano...
  • Page 47 − 5 ... + 50 °C Temperatura di magazzinaggio − 20 ... + 40 °C 1) Dimensioni e materiali: Vedere la descriz. della parte pneumatica 2) L’unità è in grado di azionare al massimo 24 solenoidi. Festo MPA...−MPM−VI 0806c Italiano...
  • Page 48 Immunità alle interferenze è www.festo.com 1) Dimensioni e materiali: Vedere la descriz. della parte pneumatica 3) L’unità di valvole è stata realizzata per l’impiego in ambito industr.. 4) La lunghezza max. dei cavi segnali è 10 m. Festo MPA...−MPM−VI 0806c Italiano...

  • Page 49: Svenska

    S Använd endast strömkällor som garanterar en säker isolering av matningsspänningen enligt IEC/DIN EN 60204−1. Observera dessutom allmänna krav på PELV−kretsar enligt IEC/DIN EN 60204−1. Notera Ta endast en komplett monterad och ansluten ventilterminal i drift. Festo MPA...−MPM−VI 0806c Svenska...
  • Page 50 Långa signalkablar reducerar störtåligheten. Beakta maximalt tillåten signalkabellängd på 10 m. Rekommendation: Använd vid anslutning av MPA−ventilterminal med multipolanslutning följande 25−poliga multipolkontakt med kablar från Festo: Multipolkontakt med kabel VMPA−KMS1−8−... VMPA−KMS1−24−... VMPA−KMS2−8−... VMPA−KMS2−24−... Maximalt 8 ventilspolar kan...
  • Page 51 WH BU BN BU WH RD GY PK BN RD RD BU WH BK WH GN BN GN WH YE 1) 0 V vid pluskopplande styrsignaler. Anslut 24 V vid minuskopplande styrsignaler. Blanddrift är inte tillåten! Festo MPA...−MPM−VI 0806c Svenska...
  • Page 52 Antal adresser Elektronikmodul MPA 1 MPA 2 en adress VMPA1−MPM−EMM−4 VMPA2−MPM−EMM−2 två adresser VMPA1−MPM−EMM−8 VMPA2−MPM−EMM−4 Om en elektronikmodul belägger två adresser, så gäller tilldelningen: pilotventil 14 belägger adressen med lägst signifikans, pilotventil 12 adressen med högst signifikans. Festo MPA...−MPM−VI 0806c Svenska...
  • Page 53 MPA 2 Anslutningslock 2 (8 ventilplatser) 2 (4 ventilplatser) Elektronikmodul 1 VMPA1−MPM−EMM−8 1 VMPA2−MPM−EMM−4 1 VMPA1−MPM−EMM−4 1 VMPA2−MPM−EMM−2 För styrning av ventilerna har alla ventilspolar (kallas i fortsättningen endast för spolar) tilldelats ett bestämt stift i multipolkontakten. Festo MPA...−MPM−VI 0806c Svenska...
  • Page 54 Stift Adress Ventilplatsnr Spole Elektronikmodul VMPA1−MPM−EMM−8 VMPA2−MPM−EMM−2 VMPA1−MPM−EMM−4 VMPA2−MPM−EMM−4 1) 0 V vid pluskopplande styrsignaler. Anslut 24 V vid minuskopplande styrsignaler. Blanddrift är inte tillåten! Festo MPA...−MPM−VI 0806c Svenska...
  • Page 55 LED för spole 12 Anslutn. med elektronikmodul LED för spole 14 VMPA2−MPM−EMM−2 belägger per ventilplats en adress Ej använd ventilplats Anslutn. med elektronikmodul Anslutn. med elektronik− VMPA1−MPM−EMM−8 belägger modul per ventilplats två adresser VMPA2−MPM−EMM−4 belägger per ventilplats två adresser Festo MPA...−MPM−VI 0806c Svenska...
  • Page 56 Se försäkran om Radiostörning överensstämmelse Störtålighet è www.festo.com 1) Dimensioner och material: Se pneumatikmanualen 2) Maximalt 24 ventilspolar kan styras 3) Ventilterminalen är avsedd för användning inom industrin 4) Den maximala signalkabellängden uppgår till 10 m Festo MPA...−MPM−VI 0806c Svenska...
